Идея использования САУ в воздушных десантах не была нова: ещё в марте—мае 1944 года была создана ОСУ-76, при массе в 4,2 тонны вооружавшаяся 76-мм пушкой. Хотя ОСУ-76 предназначалась для вооружения пехотных частей, в отчёте о её испытаниях отдельно отмечалась возможность использования машины в авиадесантных операциях, однако на вооружение САУ принята не была вследствие недостаточной подвижности и устойчивости при стрельбе[10].
Первым образцом бронетехники, спроектированным специально для воздушно-десантных войск, стала вооружённая 76-мм пушкойАСУ-76, созданная на заводе № 40 под руководством Н. А. Астрова. Проект машины был разработан в октябре 1946 — июне 1947 года, а первый прототип САУ был завершён в декабре 1947 года. АСУ-76 имела экипаж из трёх человек, минимизированные размеры, лёгкое противопульное бронирование и силовую установку, созданную на базе автомобильных агрегатов. После в основном успешного завершения проведённых в 1948—1949 годах испытаний, 17 декабря 1949 года АСУ-76 была принята на вооружение, однако серийное её производство, за исключением двух собранных в 1950 году машин установочной партии, не выдержавших полигонных испытаний, не осуществлялось. Вследствие ряда причин, прежде всего отказа от производства тяжёлого транспортного планёраИл-32 — единственного на тот момент средства десантирования 5,8-тонной машины — работы по АСУ-76 были в августе 1953 года приостановлены до отработки АСУ-57П и СУ-85[сн 3] и уже не возобновлялись[8][11].
Параллельно с работами по более тяжёлой 76-мм САУ, разрабатывался и ряд проектов 57-мм установок, которые обладали бы лучшей подвижностью. В 1948 году в ОКБ Астрова был разработан проект десантной САУ массой 3,2 т с экипажем из двух человек, вооружённой опытной авиационнойавтоматической пушкой 113-П ОКБ-16 Нудельмана и имевшей компоновку с кормовым расположением моторно-трансмиссионного отделения, которая, как и АСУ-76, оснащалась автомобильным двигателем. Тогда же авиационным ОКБ-115 Яковлева была спроектирована своя десантная самоходка с такой же 57-мм пушкой, опытный образец которой по результатам проведённых летом того же года испытаний был отвергнут военными как из-за общей недоработанности конструкции, так и из-за недостаточных секторов вертикального и горизонтального наведения расположенного в лобовой части орудия[8][12][13].
Объект 572
В том же 1948 году в КБ-40 завода № 40 под руководством Н А. Астрова и Д. И. Сазонова была создана САУ «Объект 572», вооружённая 57-мм полуавтоматической пушкой Ч-51, спроектированной в 1948—1950 годах ОКБЛ-46 хабаровского завода № 106 под руководством Е. Чарнко и имевшей баллистикупротивотанкового орудияЗИС-2, хотя по конструкции более близкой к пушке Ч-26, созданной тем же ОКБ в 1946—1947 годах[8][14]. По своим основным конструктивным особенностям САУ была аналогична АСУ-76, однако отличалась значительно меньшими размерами и массой, что позволило применить на ней более лёгкий двигатель от легкового автомобиляГАЗ-М-20 «Победа»[8].
Параллельно с ней ОКБ Инженерных войск под руководством А. Ф. Кравцева в 1949 году разработало проект САУ К-73, вооружённой тем же орудием и по конструкции схожей с «Объектом 572». В отличие от последней, К-73 была плавающей, а также отличалась лучшей подвижностью за счёт применения более мощного двигателя. В 1949 году на ВРЗ № 2 был изготовлен опытный образец К-73, по результатам испытаний которого, вследствие неудовлетворительной проходимости, обусловленной недостаточным клиренсом, а также низкой механической надёжности, предпочтение было отдано проекту завода № 40[8][12].
В апреле 1949 года прототип «Объекта 572» прошёл полигонные, а в июне — войсковые испытания[8]. Весной 1950 года машина была представлена в НИИ ВВС, вместе с тяжёлым транспортным планёромЯк-14, предназначенным для её десантирования, но испытания не выдержала из-за ненадёжности выбранного способа фиксации установки в планёре при помощи деревянных клиньев. Лишь летом 1951 года доработанный прототип, с механизмом блокировки подвески в полёте, успешно прошёл повторные испытания[13], по результатам которых постановлением Совета Министров СССР № 3541-1648сс от 19 сентября 1951 года САУ была принята на вооружение Советской Армии под обозначением АСУ-57[8][15].
Серийное производство и дальнейшее развитие
Серийное производство новой САУ было начато ещё до формального принятия на вооружение, в декабре 1950 года[16], на заводе № 40, к тому времени переименованном в Мытищинский машиностроительный завод (ММЗ). В производстве бронекорпусов для АСУ-57 был задействован также завод дробильно-размольного оборудования «Дробмаш», тогда как орудия поставлял завод № 106. Выпуск АСУ-57 продолжался вплоть до 1962 года, в том числе с 1959 года — параллельно с новой СУ-85[8][15]. Точные данные по числу выпущенных АСУ-57, как и многих других образцов советской послевоенной бронетехники, в опубликованных открытых источниках отсутствуют, однако ряд косвенных данных позволяет определить по крайней мере приблизительные минимальные объёмы производства. Число машин, поставленных в другие страны до 1968 года, указывает на выпуск не менее чем порядка 350—400 САУ[сн 4][17], а в том случае, если воздушно-десантные дивизии после завершения этих поставок сохраняли положенное по штату число АСУ-57, которые начали сниматься с вооружения только с поступлением БМД-1 — по меньшей мере порядка 500 машин[9]. Глубокие изменения в ходе производства в конструкцию не вносились, однако с 1954 года АСУ-57 вооружалась новой пушкой Ч-51М, отличавшейся использованием более компактного дульного тормоза активного типа, что сократило общую длину САУ на 755 мм, а с 1961 — оснащалась более совершенными средствами связи в виде комплекта радиостанцииР-113 и танкового переговорного устройства Р-120[8]. САУ последних серий оснащались также прибором ночного видения для механика-водителя и дополнительным топливным баком[сн 5][16].
Конструкция
АСУ-57 с пушкой Ч-51М; сверху показан ствол пушки Ч-51
АСУ-57 имела компоновку с расположением моторно-трансмиссионного отделения в лобовой, и боевого отделения, совмещённого с отделением управления — в кормовой части корпуса. Экипаж САУ состоял из трёх человек: механика-водителя и заряжающего, размещавшихся друг за другом с правой стороны от орудия, и командира, выполнявшего также функции наводчика и радиста и располагавшегося с левой стороны боевого отделения[18].
Броневой корпус
АСУ-57 имела дифференцированную противопульную бронезащиту. Корпус САУ, полузакрытого типа, представлял собой жёсткую несущую коробчатую конструкцию, собранную из листов броневой стали[сн 6] толщиной 4 и 6 мм, соединявшихся между собой в основном при помощи сварки, а также неброневых дюралюминиевых листов, соединённых с остальными деталями корпуса при помощи клёпки. Лобовое бронирование корпуса состояло из верхнего и нижнего 6-мм носовых бронелистов и ряда бронелистов, образующих крышу моторно-трансмиссионного отделения, имеющую сложную форму, а также 6-мм нижнего лобового бронелиста боевого отделения. Борта корпуса состоят из вертикальных 4-мм бронелистов и по всей длине боевого отделения имеют надгусеничные ниши, собранные при помощи клёпки из 4-мм листов, с применением дюралюминиевых листов на менее ответственных участках. Верхняя часть боевого отделения образована 6-мм верхним лобовым бронелистом и 4-мм бортовыми щитками, могущими откидываться на петлях для уменьшения высоты САУ и улучшения обзора; в таком положении сидящий не пригнувшись экипаж закрыт бронёй приблизительно на уровне плеч. Рациональные углы наклона[англ.] применены только в лобовом бронировании САУ: верхний носовой лист имеет наклон в 20° к вертикали, лобовые листы боевого отделения — 36°, листы крыши моторно-трансмиссионного отделения — до 65°. Помимо этого, под наклоном в 14° расположены бортовые щитки боевого отделения. Кормовая часть корпуса состоит из штампованного 5-мм дюралюминиевого листа, днище корпуса также образовано цельным дюралюминиевым листом, снабжённым продольными и поперечными балками жёсткости[8][19][20].Кроме того из дюралюминия выполнены надгусеничные полки и прочие элементы корпуса расположенные горизонтально (не считая нескольких горизонтальных лобовых деталей у МТО), т.е. детали, которые не давали бы существенной защиты машины, если бы они были выполнены из брони. А обширное использование при изготовлении корпуса алюминиевых сплавов позволило существенно облегчить машину. В виду невозможности сварки стальных и алюминиевых частей корпуса они соединялись клёпкой. Заклёпки - стальные. Там где требовалась герметичность (например между стальным бортом и надгусеничной полкой) стык прокладывался тесьмой с герметиком и затем клепался.
Боевое отделение отделялось от моторно-трансмиссионного поперечной перегородкой, кроме этого дополнительные перегородки образовывали в боевом отделении отсеки для кормовых боеукладок и полностью закрытый отсек для заднего топливного бака[20]. Амбразура пушки закрывалась бронезащитой сферического типа, состоявшей из неподвижных, закреплённых на лобовом листе корпуса, и подвижных, закреплённых на стволе орудия бронедеталей[21]. Сиденья членов экипажа крепились к днищу корпуса; сиденья механика-водителя и командира могли регулироваться по высоте, а последнее также и по горизонтали. Высадка и посадка экипажа производились через верх открытой САУ, для доступа к агрегатам двигателя и трансмиссии служили лючки в крыше моторного отделения, нижнем носовом листе и днище корпуса, а также в перегородке между боевым и моторно-трансмиссионным отделениями. Сверху, и частично — с кормы, боевое отделение открыто, но для защиты от осадков могло закрываться брезентовымтентом со смотровым окошком в задней части[8][20].
Противопожарное оборудование САУ ограничивалось одним установленным в боевом отделении ручным огнетушителем ОУ-2, содержавшим 1,4—1,5 кг углекислоты[22].
Вооружение
Основное вооружение АСУ-57 составляла 57-мм полуавтоматическая нарезнаяпушка Ч-51, в базовой модификации или модификации Ч-51М. Пушка имела ствол-моноблок длиной 74,16 калибра / 4227 мм, в том числе нарезной части 56,91 калибра / 3244 мм, оснащённый дульным тормозом; встречающиеся в некоторых источниках сведения о наличии эжектора не соответствуют действительности, узел за дульным тормозом представлял собой муфту для соединения его со стволом. Максимальное давление в канале ствола составляло 304 МПа (3100 кг/см²). Ч-51 оборудовалась дульным тормозом реактивного типа с 34 поперечными щелями, тогда как Ч-51М — двухкамерным дульным тормозом активного типа с эффективностью 68%, имевшим на 750 мм меньшую длину. Затвор орудия — вертикальный клиновой, с полуавтоматикой копирного типа; у Ч-51 открывание затвора и экстракция гильз производились в конце отката, тогда как у Ч-51М — в конце наката. Противооткатные устройства орудия состояли из гидравлического тормоза отката канавочного типа, с тормозом наката игольчатого типа, и пружинного накатника; нормальная длина отката составляет 550—730 мм, предельная — 750 мм. Пушка имела электрический и дублирующий ручной спуск. Техническая скорострельность Ч-51 составляла до 12, практическая прицельная — 7…10 выстрелов в минуту[8][23][24].
Качающаяся часть орудия располагалась в люльке, при помощи горизонтальных цапф устанавливавшейся в рамке. Последняя, в свою очередь, при помощи двух цапф размещалась в сварной опоре, крепившейся, со смещением к левому борту, к лобовому бронелисту, перегородке и днищу корпуса. Приводы наведения пушки — ручные, состоявшие из винтовых подъёмного и поворотного механизмов тянуще-толкающего типа с конической парой. На АСУ-57 ранних выпусков тормозным устройством оснащался только подъёмный механизм, тогда как в поворотный он был введён только с 1954 года[8][25]. Углы горизонтального наведения орудия составляли ±8°, вертикального наведения — от −5° до +12°; непростреливаемое пространство составляло 11 метров[26].
Для наведения орудия при стрельбе прямой наводкой использовался телескопический прицел ОП2-50, имевший увеличение 5,5× и поле зрения в 11°. Прицельные сетки ОП2-50 были рассчитаны на стрельбу бронебойными снарядами на дальность до 2000 метров и осколочными — до 3400 метров; при пониженной освещённости прицельная сетка могла подсвечиваться. Стрельба подкалиберными снарядами осуществлялась по шкалам калиберных бронебойных, но требовала использования таблицы стрельбы. Установка дальности осуществлялась подвижными шкалами прицела, в прицельные сетки входила шкала боковых поправок, могущая также использоваться для грубого определения дальности до цели известных размеров[27]. При стрельбе с закрытых позиций использовался панорамныйперископический прицел МП-50, имевший увеличение 3× и поле зрения 12°, и снабжённый диоптрическим визиром, позволяющим дублировать прицел ОП2-50 при стрельбе прямой наводкой[сн 8]. Максимальная дальность стрельбы АСУ-57 с закрытых позиций составляла 6000 метров[8][28], по другим данным — 6100 метров[29].
Боекомплект Ч-51 составлял 30 унитарных выстрелов с цельнометаллическими гильзами. В боекомплект могли включаться выстрелы с калиберными и подкалиберными бронебойными и осколочнымиснарядами, по ассортименту боеприпасов Ч-51 была унифицирована с противотанковой пушкойЗИС-2, за исключением картечи, САУ не использовавшейся. Кроме этого, запрещалась стрельба бронебойными снарядами со взрывателем МД-5, входившими в боекомплект ЗИС-2. Боекомплект САУ размещался в трёх клипсовых боеукладках с поддонами: горизонтальной на 6 выстрелов — в правой надгусеничной нише, вертикальной на 18 выстрелов — в левом кормовом и вертикальной на 6 выстрелов — в правом кормовом углу корпуса[30][31].
Приведённые данные относятся к советской методике расчёта пробивной способности (для всех снарядов, кроме БР-271М и БР-271Н, это формула Жакоб де-Марра для цементированной брони с коэффициентом K = 2400). Для снаряда БР-271 приведены также данные гарантированной (80 % вероятности сквозного пробития) и начальной (20 % вероятности) бронепробиваемости по данным НИИ-48.
Следует помнить, в разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других орудий часто оказывается невозможным. Кроме того, показатели бронепробиваемости могут заметно различаться при использовании различных партий снарядов и различной по технологии изготовления брони.
7,62-мм автомат АК — оружие самообороны экипажа
Для самообороны экипажа АСУ-57 в первые годы эксплуатации комплектовалась перевозившимся на левом борту боевого отделения 7,62-мм станковым пулемётомСГ-43 или СГМ[8]. Питание пулемёта осуществлялось лентами на 50 или 250 патронов с лёгкими и тяжёлыми общего назначения, трассирующими, зажигательными, бронебойными, бронебойно-трассирующими, бронебойно-зажигательно-трассирующими и пристрелочно-зажигательными пулями. Темп стрельбы СГ-43 составлял 500—700 выстрелов в минуту, боевая скорострельность — 200…250 выстрелов в минуту, дальность эффективной стрельбы — до 1000 метров[сн 17][40]. По другим данным, САУ могла вместо него комплектоваться также ручным пулемётомРПД с боекомплектом в 300 патронов в трёх лентах в магазин-коробках[41]. РПД использовал промежуточный патрон и имел меньшую кучность и дальность эффективной стрельбы — до 800 метров, а также, при близком к СГ-43 темпе стрельбы — меньшую боевую скорострельность, 150 выстрелов в минуту[42].
В дальнейшем в роли оружия самообороны САУ пулемёт был заменён 7,62-мм автоматомАК или АКМ[8]. При стрельбе очередями автомат обеспечивал дальность эффективной стрельбы до 500 метров при боевой скорострельности в 90—100 выстрелов в минуту; дальность эффективной стрельбы одиночными выстрелами составляла до 600 метров[43]. Боекомплект автомата составлял 300 патронов в десяти коробчатых рожковых магазинах, в том числе 246 с бронебойными со стальным сердечником и 54 — с трассирующими пулями Т-45[44]. Помимо этого, для самообороны САУ комплектовалась 20 ручными осколочными гранатамиФ-1, также в оборудование машины входил 26-мм сигнальный пистолетСПШ-44 с двумя комплектами (20 штук) ракет к нему[44].
Средства наблюдения и связи
Наблюдение за местностью всеми членами экипаж ав открытой САУ могло осуществляться без каких-либо специальных средств. Для обзора из-под брони в бою, механик-водитель и командир располагали каждый прибором Б-1, представлявшим собой быстросменный многослойный стеклоблок, установленный в лобовом бронелисте корпуса, и застеклённым смотровым лючком в бортовом щитке, закрываемой броневой заслонкой. АСУ-57 последних серий оснащались также активным прибором ночного видения механика-водителя ТВН-2, устанавливавшимся в специальном креплении над прибором Б-1[45]. Бинокулярный перископический электронно-оптический прибор однократного увеличения ТВН-2 работал за счёт подсветки местности двумя фарами ФГ-103А с инфракраснымсветофильтром и обеспечивал дальность видения в 50—60 метров при поле зрения в 30°[26][46].
Для внешней связи АСУ-57 оборудовалась стандартной танковой радиостанцией10РТ-12, а с 1961 года — Р-113[8]. 10РТ-12, являвшаяся модернизированным вариантом радиостанции периода Второй мировой войны, представляла собой симплекснуютелефонно-телеграфнуюкоротковолновуюламповую радиостанцию трансиверной схемы с амплитудной модуляцией. Радиостанция имела рабочий диапазон 3,75—6,0 МГц, состоявший из 90 частот с шагом в 25 кГц, в том числе 15 фиксированных, стабилизированных кварцем. Мощность передатчика радиостанции составляла 12—15 Вт, чувствительность приёмника — 4…15 мкВ. Дальность связи с однотипной радиостанцией составляла на стоянке 9 км днём и 14—20 км ночью, на ходу — соответственно, 7 и 11—15 км; при отсутствии помех связь достигалась на дистанции до 35—40 км на стоянке и 20—25 км на ходу[47].
Радиостанция Р-113 «Гранат» относилась к первому послевоенному поколению и отличалась наличием только телефонного режима с системой автоматического управления приёмом и передачей от голоса оператора, а также ультракоротковолновым рабочим диапазоном и частотной модуляцией, значительно повышавшими помехоустойчивость. Рабочий диапазон Р-113, составлявший 20—22,375 МГц, состоял из 96 стабилизированных кварцем фиксированных частот с шагом в 25 кГц. При мощности передатчика 16 Вт и чувствительности приёмника не хуже 3 мкВ, дальность связи Р-113 с однотипной радиостанцией составляла 25—30 км на стоянке и 10—13 км — на ходу. Работа радиостанций осуществлялась на штыревую антенну высотой 1—4 метра, размещавшуюся перед рубкой у левого борта, либо; при выходе основной антенны из строя Р-113 могла вести работу на аварийную, представлявшую собой кусок изолированного провода длиной 2,5 метра и обеспечивавшую связь на дальность до 2,5 км или до 1 км при связи с другой аварийной антенной[47][48]. Для внутренней связи САУ имела интегрированное с радиостанцией танковое переговорное устройство (ТПУ) ТПУ-47 на всех членов экипажа, вместе с заменой радиостанции сменённое на усовершенствованное Р-120. Оба ТПУ использовались со шлемофонами с ларингофонной гарнитурой, при этом Р-120 имело более совершенные электромагнитные ларингофоны[8][47].
Двигатель и трансмиссия
Моторный отсек АСУ-57 с установленным аналогом мотора М-20Е. Установлен не родной карбюратор К-131 и множество других неродных элементов.Коробка передач АСУ-57. Вилки и тросы рычагов, а также картер главного фрикциона не оригинальные.
АСУ-57 оснащалась рядным 4-цилиндровымчетырёхтактнымкарбюраторным двигателем модели М-20Е производства завода ГАЗ. При рабочем объёме в 2120 см³ двигатель развивал максимальную мощность, по разным данным, 50[8] или 55 л.с. при 3600 об/мин. и максимальный крутящий момент 12,5 кгм при 1800—2200 об/мин[26]. Двигатель размещался в моторно-трансмиссионном отделении поперечно, со смещением к правому борту, и конструктивно выполнялся в едином блоке с главным фрикционом, коробкой передач и механизмом поворота, устанавливавшемся в корпусе на четыре подпружиненные опоры и крепившийся четырьмя болтами[8]. При этом пришлось изготавливать оригинальный коллектор выхлопной системы, из-за поперечного расположения двигателя.
Система охлаждения двигателя включала трубчатый радиатор с центробежным осевым вентилятором, размещённый у левого борта моторно-трансмиссионного отделения, при этом привод на вентилятор осуществляется через двойной первичный вал. Машины ранних производственных серий имели привод на вентилятор от того же шкива коленвала, который вращает помпу и генератор. Этот ремень через шкив вращал два карданных вала, которые вращали уже шкив с ремнями вентилятора- на машинах последующих производственных серий данный шкив остался просто как натяжитель ремней вентилятора, а от системы из карданных валов отказались из-за её сложности и громоздкости.[49] Забор воздуха в МТО для охлаждения радиатора организован таким образом, что он, засасываемый вентилятором, проходит вокруг двигателя и тем самым дополнительно его охлаждает. Для облегчения запуска при пониженных температурах двигатель оборудовался подогревателем в виде пароводяного котла, подогреваемого паяльной лампой. Вместе с пароводяным котлом ёмкость системы охлаждения составляла 22 литра, что требовало установки расширительного бачка. Он устанавливался в передней части правой ниши, у механика-водителя и имел пробку с клапаном для стравливания излишнего воздуха при расширении охлаждающей жидкости и для его засасывания при остывании. Пробка сверху закрыта дюралюминиевым выпуклым лючком.
Система смазки двигателя — комбинированная, под давлением и разбрызгиванием. Для охлаждения масла циркулирующего в системе служит масляный радиатор. Он расположен возле основного радиатора, до вентилятора. Масляный радиатор включён в систему смазки параллельно; через него проходит меньшая часть масла, нагнетаемого насосом. Пройдя через радиатор, охлаждённое масло стекает обратно в картер двигателя через маслозаливной патрубок. Ёмкость системы смазки двигателя 6 л.[49]
Система пуска двигателя состояла из электрического стартёра СТ-8[49] или СТ-8Б мощностью 1,8 л.с., однако малые габариты М-20Е позволяли использовать в качестве дублирующего ручной пуск, для чего двигатель оснащался пусковой рукояткой[50]. Запуск стартера ножной, с помощью педали у механика-водителя. Из-за особенностей расположения двигателя управление рычагом стартёра осуществлялось через систему рычагов и валиков, которые проходили через верх, вокруг двигателя.
Система воздухопитания включала комбинированный воздухоочиститель с эжекционным отсосом пыли, состоявший из первой ступени с мультициклонами и второй ступени с инерционно-масляным фильтром комбинированного типа с масляной ванной и фильтрующей набивкой. Выхлопная труба с глушителем выводилась с правого борта корпуса. В состав системы питания двигателя входили два мягких резиновыхпротектированные[англ.]топливных бака, размещённых в боевом отделении: передний, ёмкостью 50 литров, установленный в нижней части опоры пушки, и задний, ёмкостью 90 литров, расположенный позади сиденья командира; АСУ-57 последних серий оснащались также дополнительным топливным баком. Топливом двигателю служил бензин марки Б-70 или А-72, при крайней необходимости мог использоваться бензин с меньшим октановым числом после регулировки зажиганияоктан-корректором[16][51]. В связи с тем, что в настоящее время сложно приобрести чистый бензин без окатноповышающих добавок (Б-70 - используется в химической промышленности под маркой НЕФРАС), а бензины низких октановых чисел (А-72 и АИ-80) практически исчезли из розничной продажи, было на практике подтверждено, что мотор М-20Е может использоваться с бензином АИ-92 при соответствующей корректировке зажигания и замене свечей, однако он не повышает характеристик двигателя (при оригинальной степени сжатия), а расход топлива остаётся на уровне штатного с бензином Б-70.
Для приготовления рабочей смеси, поступающей в цилиндры двигателя, и обеспечения качественной и количественной регулировки смеси, соответствующей всем режимам работы двигателя служили карбюраторы К-25Ж, К-25Д[49] либо К-22Е. Особенностью устройство карбюраторов, было то, что двигатель М-20Е на АСУ-57 был расположен поперёк, а не вдоль машины. Что потребовало проектирования для данного двигателя собственного коллектора, а все органы управления карбюраторами оказались также повёрнуты на 90°. Поэтому на данную машину не подходили стандартные карбюраторы от автомашин типа ГАЗ-69 и ГАЗ-М-20 из-за их иного расположения на коллекторе. Поэтому, в частности, на данный двигатель с некоторыми доработками подходит карбюратор К-131 от УАЗа - его органы управления расположены именно так как требуется на АСУ-57.
АСУ-57 имела механическую трансмиссию, в состав которой входили[52]:
Однодисковый полуцентробежный главный фрикцион сухого трения (чугун по феродо);
Четырёхступенчатая (4+1) трёхходовая коробка передач с блокировочным устройством, с диапазоном передаточных чисел от 6,4 до 1;
Механизм поворота по типу бортовых фрикционов сухого трения;
Ленточные плавающие бортовые тормоза сухого трения со стальными барабанами и колодками из алюминиевого сплава, обшитыми феродо[52] (по другим данным, могущим относиться к машинам разных выпусков — с пластмассовыми накладками[53]), размещённые на барабанах фрикционов;
Левая и правая полуоси, соединявшие бортовые фрикционы с бортовыми передачами;
Простые однорядные бортовые передачи с передаточным числом 4,2;
Приводы управления трансмиссией — механические, без серводействия, управление поворотом САУ осуществлялось при помощи парных рычагов[54].
Максимальная скорость машины в 45 км/ч обусловлена передаточным числом высшей (четвёртой) передачи коробки передач (1:1) и ограничителем оборотов, установленным в карбюраторе (максимальные обороты - около 3500 об/мин).
Особенности конструкции КПП: у коробки переключения передач имеется специальный прилив с отверстием для заливки масла и пробкой (масло заливалось до уровня заливного отверстия). Однако войсковая эксплуатация показала, что подобраться к данной пробке фактически невозможно. Поэтому в качестве штатного способа заливки масла была определена заливка масла через крышку механизма переключения передач, а сама замена масла в коробке, согласно графикам ТО, теперь производилась фактически только при ремонте коробки (ранее слив масла с коробки предусматривался при ТО-3). Для контроля же уровня масла в конструкцию коробки был введён щуп, однако из-за особенностей внутреннего устройства картера коробки передач (поддон разделён литые рёбрами, приливами и пр.) его показания не всегда являются показательными.[49][55]
Ходовая часть
Ходовая часть АСУ-57 с каждого борта состояла из четырёх односкатных обрезиненных сварных опорных катков, двух односкатных металлических поддерживающих катков и двухвенечного ведущего колеса переднего расположения с асимметричным профилем зубьев; роль направляющего колеса выполнял последний опорный каток, в балансир которого был встроен механизм натяжения гусеницы. Подвеска опорных катков — индивидуальная торсионная, с ограничителями хода катков, в виде резиновых подушек, и гидравлическими амортизаторами двухстороннего действия на первых катках. Узлы подвески последних катков — соосные с трубчато-стержневыми торсионами, остальные — моноторсионные, расположены со смещением 70 мм относительно торсионов противоположного борта и проходят по всей ширине корпуса. Крайние узлы подвески также снабжены механизмом для блокировки их на корпус для предотвращения раскачивания САУ в полёте. Гусеницы АСУ-57 — стальные, мелкозвенчатые, цевочного зацепления, шириной 204 мм и с шагом 86 мм, с последовательным открытым металлическим шарниром, состоящие каждая из 81 литоготрака[8][56][57].
Средства десантирования
Из трёх существовавших базовых способов десантирования: посадочного, парашютного и планёрного, первоначально для АСУ-57 был доступен только последний[58]. Перевозить САУ с экипажем был способен лишь тяжёлый транспортный планёрЯк-14, обычно буксировавшийся двухмоторным транспортно-десантным самолётом Ил-12Д. АСУ-57 заезжала в планёр и покидала его своим ходом через откидную носовую часть; в полёте установка крепилась тросами, а для предотвращения раскачивания узлы её подвески блокировались на корпус[59]. Экипаж САУ в полёте располагался на съёмных сиденьях в хвостовой части грузового отсека планёра и мог поддерживать связь с экипажем планёра при помощи переговорного устройства. Як-14 выпускался серийно с 1949 по 1952 год, всего было выпущено 413 единиц, находившихся в эксплуатации до замены их новыми массовыми военно-транспортными самолётами большей грузоподъёмности, начавшими поступать в войска в конце 1950-х годов[13][60].

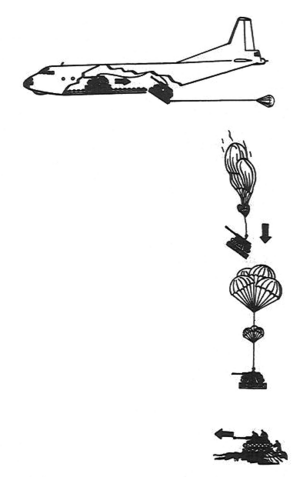

Схема десантирования АСУ-57 при помощи парашютной платформы
В литературе распространены данные о применении для десантирования АСУ-57 ряда транспортных систем, в действительности эту задачу выполнять не способных, либо не вышедших за стадию опытных образцов. Так, разработанный параллельно с Як-14 более крупный планёр Ил-32 в серийное производство не поступал[60]. Также для перевозки АСУ-57 была приспособлена подвесная парашютно-десантная кабина П-98М к транспортному варианту стратегического бомбардировщикаТу-4, рассчитанная на перевозку пушкиСД-44, но её размеры и масса недопустимо снижали лётные качества самолёта, и работа в этом направлении была прекращена[61]. В ряде источников встречается информация об использовании для транспортировки САУ и тяжёлого военно-транспортного вертолётаЯк-24[62]. Однако, несмотря на способность Як-24 перевозить нагрузку до 4000 кг в перегрузочном режиме, ширина грузовой кабины вертолёта составляла лишь 1,9 метра, что исключало перевозку в ней АСУ-57, а оснащённый устройством для внешней подвески грузов массой до 3500 кг вертолёт, как и вертолёт Як-24У с уширенным до 2,4 метров грузовым отсеком, остались в единственных экземплярах[63]. Встречаются также упоминания, что АСУ-57 мог перевозить военно-транспортный самолёт Ил-12Д, хотя не ясно, каким образом могла осуществляться на внешней подвеске для крупногабаритных грузов транспортировка САУ, чья масса находилась на пределе грузоподъёмности самолёта[64].
Значительно изменилась ситуация с принятием на вооружение в 1959 году новых военно-транспортных самолётов повышенной грузоподъёмности Ан-8 и Ан-12, обеспечивавших десантирование АСУ-57 как посадочным, так и парашютным способом[16][59]. С началом разработки в 1954 году первого из них, самолёта «П», заводу № 468 было выдано задание на разработку парашютно-десантной техники для них. В конце 1950-х годов была создана универсальная парашютно-десантная платформа П-127, принятая на вооружение 7 июля1962 года вместе с парашютной системой МКС-4-127, под обозначением ПП-127-3500. П-127 была рассчитана на десантирование грузов массой до 3,5 тонн при скорости сбрасывания 250—350 км/ч и высоте 800—8000 метров, и имела трубчатыйстальной (хромансилевый) каркас с дюралевым настилом, самонаполняющейся воздушной амортизацией и противоопрокидывающимся устройством в виде откидных ферм, масса платформы с парашютной системой, амортизацией и швартовкой составляла 1,42 т. С использованием четырёхкупольной парашютной системы с площадью основных парашютов 3040 м², П-127 могла использоваться для десантирования АСУ-57 с боекомплектом, на выгрузку САУ после приземления у экипажа, десантировавшегося отдельно на индивидуальных парашютах, уходило 4—10 минут[58].
Военно-транспортный самолёт Ан-12
П-127 выпускалась серийно, но её дороговизна и излишняя масса повлекли создание усовершенствованной 1,8-тонной платформы П-128, отличавшейся увеличенной до 5000 кг массой десантируемого груза и сниженной до 500 метров минимальной высотой сброса и принятая на вооружение под обозначением ПП-128-5000, вместе с четырёх- или пятикупольной парашютной системой МКС-5-128 с площадью пятикупольного варианта 3800 м². П-128 имела клёпаную дюралевую конструкцию с воздушной амортизацией и оснащалась радиопередатчиком Р-128 для облегчения обнаружения после приземления. Ан-12Б мог десантировать две платформы с АСУ-57 общей массой по 5160 кг[58][59]. 20 ноября1962 года была принята на вооружение платформа ПП-127М-3500 с амортизацией в виде пенопластовых стоек, в составе парашютно-реактивной системы П-130, включавшей два парашюта площадью 580 м² и тормознойпороховойракетный двигатель[58]. В 1973 году на вооружение была принята платформа П-7 с пятикупольной парашютной системой МКС-5-128М, созданная как развитие П-128 с увеличенной грузоподъёмностью, и также применявшаяся для десантирования АСУ-57. Помимо Ан-8 и Ан-12, в поздний период для десантирования АСУ-57 использовались и самолёты Ан-22, чьё производство началось в 1969, а принятие на вооружение произошло в 1974 году, и Ил-76 (соответственно, 1973 и 1976 годы). Также для десантирования САУ посадочным способом мог использоваться тяжёлый военно-транспортный вертолёт Ми-6, принятый на вооружение в 1959 году[59][65].
Помимо линейной САУ, выпускалась также командно-штабная машинаАСУ-57КШМ на её базе, из вооружения имевшая лишь размещённый в шкворневой установке на лобовом бронелисте рубки пулемёт, однако данных об этой машине в опубликованных источниках крайне мало[58][66].
В 1950-е годы в опытном порядке одна АСУ-57 была в КБ-40 перевооружена 107-мм безоткатным орудиемБ-11. Получившая обозначение БСУ-11-57Ф САУ прошла испытания, но несмотря на проявлявшийся в тот период интерес ВДВ к безоткатным орудиям и бо́льшие возможности 107-мм орудия в борьбе с современными танками, предпочтение в вооружении самоходных установок было отдано традиционным артиллерийским системам[59].
Помимо этого, с сентября 1951 года на базе АСУ-57 создавалась плавающая САУ «Объект 574» или АСУ-57П, отличавшаяся прежде всего увеличенным водоизмещающим корпусом, форсированным двигателем и водоходным движителем в виде двух гребных винтов. С ноября 1952 по 1954 год были построены пять опытных образцов АСУ-57П. К 1955 году САУ успешно прошла испытания и была готова к принятию на вооружение, однако серийное производство её так и не было начато из-за считавшихся к тому времени уже недостаточными огневой мощи и защищённости[59].
Организационно-штатная структура
В Вооружённых силах СССР АСУ-57 поступала исключительно на вооружение дивизийВоздушно-десантных войск. С принятием АСУ-57 на вооружение, согласно принятому в 1953 году новому штатному расписанию, на новую САУ был переведён отдельный самоходно-артиллерийскийдивизион, ранее вооружавшийся 18 неавиатранспортабельными СУ-76М. По новому штату, в дивизионе имелось 35 АСУ-57 в пяти семиорудийных батареях. С 1959 года и до начала 1960-х годов состав артиллерийских подразделений воздушно-десантной дивизии подвергался неоднократным реорганизациям, но к середине 1960-х годов приобрёл устойчивую штатную структуру. Дивизионный отдельный самоходно-артиллерийский дивизион был перевооружён новыми САУ СУ-85, тогда как АСУ-57 вошли в состав самоходно-артиллерийских батарей[сн 18] воздушно-десантных полков[9], имевших, по разным данным, 9[8] или 10[9] САУ.
История эксплуатации
СССР
На вооружение Воздушно-десантных войск (ВДВ) СССР АСУ-57 поступала в сравнительно небольших количествах[15]. Так, по штатному расписанию, в имевшихся к концу 1950-х годов семи воздушно-десантных дивизиях, не считая одной учебной дивизии, в общей сложности должно было насчитываться лишь 245 САУ[9][67]. Впервые АСУ-57 была публично продемонстрирована 1 мая1957 года на параде на Красной площади в Москве[8], причём в некоторых западных источниках эта дата ошибочно трансформировалась в год поступления САУ в войска[1]. В войсках САУ за характерные особенности конструкции получила прозвище «голожопый „Фердинанд“», ранее носившееся СУ-76, которую АСУ-57 заменила в самоходно-артиллерийских дивизионах[68].
Поскольку имевшаяся на вооружении ВДВ транспортная техника в начале 1950-х годов не имела средств воздушного десантирования[69], САУ применялась и в роли лёгкого тягача, а также для перевозки на броне до четырёх десантников[8]; последнее применялось, в частности, при фланговых или тыловых обходах противника, когда требовалась быстрая переброска сил[70]. По данным Ю. В. Евграфова, четверо дополнительных десантников даже закреплялись за АСУ-57 в войсках штатно[71]. Помимо войсковой эксплуатации, АСУ-57 также использовалась в различных исследованиях в области авиадесантной бронетехники, в частности, проводившихся НИИ ПБТТ в 1953—1954 годах для определения максимально допустимой перегрузки техники при различных способах приземления[59].
В первые годы возможности воздушно-десантных войск по десантированию своих САУ ограничивались несовершенством имевшихся средств доставки, но с принятием на вооружение военно-транспортных самолётов нового поколения боевые возможности войск значительно возросли. В 1961 году в период летнего обучения ВДВ было проведено опытное десантирование парашютно-десантного полка с использованием самолётов Ан-8 и новых парашютно-десантных платформ, в ходе которого, вместе с личным составом полка с индивидуальным оружием, было десантировано 287 различных объектов, включая АСУ-57. По результатам учений был сделан вывод об обеспечении возможности десантирования воздушно-десантной дивизии в полном боевом составе[58]. Проверено на практике это было в 1967 году, когда в ходе учений «Днепр» была высажена 76-я воздушно-десантная дивизия в полном составе, вместе со штатными АСУ-57, высаженными первыми[73].
Также АСУ-57 применялись при высадке десанта на учениях Юг-71.
В этих учениях одна из них была повреждена.
Вопреки встречающемуся в ряде источников утверждению, появление на вооружении ВДВ более совершенных САУ не повлекло за собой снятия АСУ-57 с вооружения; последние лишь, после ряда реорганизаций, были переведены из дивизионного звена ВДВ в полковое. Даже после принятия на вооружение САУ АСУ-85, обладавшей значительно бо́льшими боевыми возможностями, АСУ-57 ещё длительное время оставалась единственным способным оказывать огневую поддержку десанту образцом бронетехники ВДВ, могущим десантироваться парашютным способом: рассчитанная на АСУ-85 парашютно-десантная платформа П-16 была принята на вооружение лишь в 1972 году. До этого АСУ-85 десантировалась лишь посадочным способом на подготовленные аэродромы, что ограничивало возможности её боевого применения, не позволяя использовать в первой волне десанта[19][65].
САУ АСУ-85
По мере перевооружения парашютно-десантных полков в 1970-х годах на новые авиадесантные БМПБМД-1, обеспечивавшие противотанковую оборону и огневую поддержку вплоть до уровня отделений, полковые батареи АСУ-57 постепенно расформировывались. Окончательно сняты с вооружения АСУ-57 были в середине 1980-х годов[9]. После снятия с вооружения, часть АСУ-57 использовалась в качестве учебных машин, а часть — была переоборудована в невооружённые тягачи[59]. Тем не менее, согласно некоторым западным источникам, на 1996 годВоздушно-десантные войска России всё ещё заявляли наличие на вооружении некоторого количества АСУ-57, как и АСУ-85[76], а по данным справочника Military Balance МИСИ эти САУ числились в наличии и на 2010 год[77] — хотя по крайней мере о АСУ-85 достоверно известно, что она была снята с вооружения, вместе с многими другими устаревшими образцами вооружения, в 1993 году[19].
Другие страны
Помимо производства для собственных вооружённых сил, АСУ-57 поставлялись союзникам СССР по Организации Варшавского договора. 100 САУ, по-видимому, нового выпуска, были заказаны ПНР в 1961 году и переданы ей в 1962 году[17]. По западным данным, АСУ-57 оставались на вооружении Польши по крайней мере до начала 1990-х годов[78]. Также в 1961—1962 годах, 20 машин, возможно, из числа снятых с вооружения в СССР, были поставлены ГДР[17]. Крайне мало известно об использовании АСУ-57 Национальной народной армией, но в её составе имелся лишь один воздушно-десантный батальон, почти не имевший, или вовсе не имевший на вооружении бронетехники[79].
Помимо стран Варшавского договора, 200 АСУ-57, снятых с вооружения СССР, заказала в 1966 и получила в 1967—1968 годахКНДР[17]. Незначительное количество АСУ-57 было также поставлено Египту[59][80] и, по некоторым данным, применялось в ходе Шестидневной войны в 1967 году[81]. Некоторое количество АСУ-57, по данным В. И. Мураховского — несколько десятков, было доставлено в Эфиопию в ходе Войны за Огаден с ноября 1977 года. САУ использовались кубинскими частями в боях в районе Арева и Джиджига, в частности, к юго-востоку от последнего в тылу сомалийских войск при помощи вертолётовМи-6 был высажен десант при поддержке нескольких АСУ-57[82][83]. Сведения по ряду других стран известны лишь из западных источников периода Холодной войны. Так, по различным данным, САУ состояла на вооружении СФРЮ[84][85] и Вьетнама[86], а один источник сообщает даже о поставках АСУ-57 вооружённым силам Полисарио, при содействии Ливии[87].
Оценка проекта
АСУ-57 стала одним из первых шагов на пути преобразования советских ВДВ от легковооружённых частей, способных выполнять лишь ограниченные задачи и ориентированных в основном на пассивную оборону района высадки, к мобильным полностью механизированным силам[88][89]. В 1950-е годы АСУ-57 привлекла значительное внимание западных военных специалистов; по некоторым оценкам, воздушно-десантные войска стран НАТО не имели ничего сравнимого, полагаясь в качестве тяжёлого вооружения на 106-мм безоткатные орудия[90].
Общие оценки АСУ-57 специалистами, накопившиеся со времён Холодной войны[сн 19], довольно противоречивы. Так, в советской и постсоветской литературе распространена оценка АСУ-57 как эффективного противотанкового средства[8][57][91]. В западных источниках эффективность АСУ-57 получала смешанную оценку. Разработанная по требованиям 1940 года пушка в 1950-е годы уже устарела[92]. С. Залога давал низкую оценку противотанковым возможностям АСУ-57[93]; другими специалистами, однако, АСУ-57 оценивалась как действенное средство придания десанту дополнительной огневой мощи[94], а некоторыми и в 1970-е годы оценивалась как устаревшая, но всё ещё эффективная в этой роли[95].
При всех своих недостатках, тем не менее, АСУ-57 внесла существенный вклад в повышение огневой мощи, противотанковых возможностей и мобильности советских воздушно-десантных войск[96]. Как дополнительное преимущество АСУ-57 отмечалось также то, что распространённая в ВДВ практика перевозки пехотинцев на броне САУ повышала мобильность воздушно-десантных подразделений, традиционно для этого рода войск низкую вследствие нехватки десантируемых транспортных средств[97]. Несмотря на малые размеры машины и существенную перегрузку её при подобном использовании, помимо повышения мобильности, пехотинцы и САУ могли сбалансировано и в тесном взаимодействии поддерживать друг друга в бою[71].
АСУ-57 являлась одной из легчайших бронемашин своего времени, особенно среди гусеничных, по массе находясь на уровне танкеток и малых танков[98]. Крайне малыми являлись и размеры САУ, превосходившей противотанковое орудиеЗИС-2 по высоте лишь на 90 мм и по ширине — на 441 мм[99]. Некоторыми специалистами АСУ-57 рассматривалась в некотором роде как успешное решение задачи по совмещению танкетки с противотанковой пушкой, осуществить которую пытались в различных странах с 1930-х годов[8]. Столь малая масса затрудняла обеспечение требуемых боевых свойств САУ, но поскольку даже 3,35-тонная АСУ-57 и без того находилась на пределе грузоподъёмности существовавшей транспортной авиации в лице планёраЯк-14[сн 20][13], альтернатив ей до появления в конце 1950-х годов нового поколения военно-транспортных самолётов попросту не было, как не было и возможности перевооружения САУ более мощным 85-мм орудием[100]. При этом, несмотря на жёсткие ограничения, наложенные на массу установки, на протяжении 1950-х годов ситуация со средствами её десантирования оставалась проблемной. Хотя планёрный способ десантирования имел свои преимущества, такие как возможность компактно и почти бесшумно высадить десант САУ с экипажем без необходимости подготовленной взлётно-посадочной полосы — последнего не обеспечивали ни парашютный, ни посадочный способы[101], его серьёзные недостатки привели к снятию тяжёлых военных планёров с вооружения при первой же возможности их замены самолётами достаточной грузоподъёмности[60]. Даже после появления парашютно-десантных платформ, в 1960-е годы советские платформы были излишне тяжелы и дороги и уступали разработанным в США аналогам[58].
Благодаря малой массе, АСУ-57, несмотря на сравнительно узкие гусеницы, отличалась крайне низким даже по меркам лёгких бронемашин удельным давлением на грунт[8][102], что обеспечивало ей высокую проходимость по заснеженной или болотистой местности[8], позволяя пересекать труднопроходимые даже для пехоты районы[103]. Также благодаря этому, несмотря на применение сравнительно маломощного двигателя от легкового автомобиля, удалось обеспечить АСУ-57 высокую подвижность[104], хотя её удельная мощность и паспортная максимальная скорость по меркам 1950-х годов находились лишь на уровне средних танков[98]. Высокую оценку в войсках получила также маневренность САУ[68]. С другой стороны, малые размеры САУ повлекли за собой и тесноту боевого отделения[105]. Также прямым их следствием[106] явились и сравнительно малые величины преодолеваемого брода и рва[107], хотя в войсках последний показатель считался хорошим[68]. Вылет ствола, составлявший 2270 мм для пушки Ч-51 и 1515 мм для Ч-51М, был сравнительно велик, с учётом его низкого расположения и малых размеров САУ. На практике, чрезмерный вылет ствола снижал маневренность машины и создавал опасность утыкания его в грунт с последующей возможностью раздутия или разрыва при выстреле, уменьшавшейся, впрочем, наличием дульного тормоза[108]. Кроме того, по данным С. Залоги, отдача 57-мм пушки оказалась излишне мощной для столь лёгкого шасси[109].
Западными специалистами АСУ-57 оценивалась как простая[110], или даже довольно примитивная[111] по конструкции, но в то же время надёжная[112]. Сравнительно простой в обслуживании и замене, чему способствовала и малая масса агрегатов, была силовая установка, выполненная в едином блоке с трансмиссией и крепившаяся в моторно-трансмиссионном отделении всего четырьмя болтами[8][105]. В то же время, сложным в обращении был механизм переключения передач с простым механическим приводом, проходящим к расположенной в лобовой части машины трансмиссии[81]. Ещё две особенности САУ, хотя и не расценивались как существенные недостатки в период её проектирования, превратились в таковые по мере изменения военной доктрины. Так, желательным для лёгких машин в 1950-е годы стала считаться амфибийность, что повлекло разработку АСУ-57П. Кроме того, обязательным к концу десятилетия стало считаться обеспечение защиты от оружия массового поражения, что требовало полностью закрытого бронекорпуса; в частности, СУ-85, принятая на вооружение с полузакрытым боевым отделением, с 1960 года оборудовалась крышей над ним[19][59].
В пределах жёсткого лимита массы конструкторам удалось обеспечить АСУ-57 лишь минимальное бронирование, обеспечивавшее защиту только от огня лёгкого стрелкового оружия и мелких осколков. Корма САУ была практически не защищённой, а открытое боевое отделение делало АСУ-57 уязвимой для воздушных разрывов артиллерийских снарядов и в условиях применения оружия массового поражения[85][113][114]. 4-мм бортовые бронелисты могли быть пробиты винтовочно-пулемётным огнём с использованием стандартной 7,62-мм бронебойно-зажигательной пули M14 уже с дистанции около 500 метров, и даже лобовые 6-мм листы, несмотря на наклонное расположение, на малых дистанциях не гарантировали защиты даже от 7,62-мм пуль, а тем более 12,7-мм пулемёта, опасного для САУ и на дистанции порядка 1000 метров[115]. Столь низкая защищённость, даже при отсутствии у противника специального противотанкового вооружения[111], вынуждала АСУ-57 в обеспечении собственной живучести на поле боя больше полагаться на свои крайне малые, особенно с опущенными откидными щитками, размеры — не только затруднявшие попадание в неё[104], но и способствовавшие маскировке САУ на местности[8]. Малозаметность АСУ-57, однако, снижалась использованием высокоэффективного дульного тормоза, могущего, особенно в сочетании с малой высотой линии огня, при первом же выстреле поднимать снежное или пылевое облако, что не только демаскировало установку, но и закрывало обзор из неё, снижая боевую скорострельность[116]. Впрочем, при всей малой защищённости АСУ-57, как отмечалось некоторыми специалистами, при действиях воздушно-десантных частей в тылу противника, для имевшихся там сил последнего, как правило, было крайне сложно отражение атаки даже столь лёгкой бронетехники[117].
Огневая мощь
Средний танк M4, в ранний послевоенный период составивший основу танкового парка НАТО
Достаточно сложна детальная оценка АСУ-57 в её основной предполагавшейся роли — противотанкового средства. 57-мм пушка ЗИС-2, у которой была заимствована баллистика Ч-51, некоторыми специалистами оценивалась как лучшее среднее противотанковое орудиеВторой мировой войны[118], и на начало 1950-х годов считалось, что вооружение АСУ-57 способно поражать средние танки потенциального противника, чему способствовало и принятие на вооружение в послевоенный период улучшенных образцов бронебойных снарядов, а также доступность подкалиберных снарядов[8][39][91]. На время принятия АСУ-57 на вооружение для такой оценки имелись основания: значительную часть танкового парка США и почти весь парк современных машин их союзников по НАТО, за исключением Великобритании, всё ещё составляли танки M4[сн 21], чья бронезащита не обеспечивала существенной защиты от 57-пушки на дальности её прямого выстрела[119].
Но развитие бронезащиты танков НАТО не стояло на месте, и в послевоенный период на вооружение был принят ряд образцов, отличавшихся как значительно возросшей толщиной бронирования, так и широким применением рациональных углов наклона брони, в частности, в США — танки M26 и M46. По результатам испытаний танков M26 и M46 обстрелом, 57-мм калиберные бронебойные снаряды верхнюю лобовую деталь корпуса не пробивали и дистанция предела тыльной прочности составляла лишь 100 метров[сн 22][120], однако применение подкалиберных снарядов позволяло Ч-51 на малых дистанциях поражать лоб башни и корпуса этих машин[121]. Лобовая броня производившегося серийно с 1946 года британского танка «Центурион», исходя из табличных данных бронепробиваемости и данных испытаний обстрелом других машин, могла быть пробита Ч-51 только в районе маски орудия, подкалиберным снарядом и на малых дистанциях[122]. Частичное перевооружение армий США и Великобритании этими танками уже значительно снизило эффективность АСУ-57. Массово выпускавшиеся в США, соответственно, с 1951 и 1953 года танки M47 и M48, в основном завершившие в 1950-е годы перевооружение армий НАТО, отличались ещё более мощным бронированием[123][124]. Хотя оба этих танка всё ещё могли быть на малых дистанциях поражены в ослабленные зоны, такие как маска орудия или нижняя лобовая деталь, шансы легкобронированной САУ выйти на такую дистанцию атаки и добиться пробития, а тем более выведения танка из строя, в большинстве случаев были бы малы. Принятые на вооружение к 1961 году танки M60A1 и «Центурион» Mk.10, с ещё более усиленным бронированием, в лобовой проекции 57-мм снарядами уже практически не поражались[125][126].
Борт башни M46, пробитый 57-мм снарядом
Хотя ОКР по повышению противотанковых возможностей 57-мм пушки в СССР велись, практических результатов они не дали. В середине 1950-х годов, в связи с исследованием возможности перевооружения танка ПТ-76, была определена возможность увеличения начальной скорости снарядов и, как следствие, бронепробиваемости пушки Ч-51 путём повышения давления пороховых газов в канале ствола с 3100 до 3400—3600 кгс/см², но в серийное производство такая модернизация не пошла[100]. В марте 1958 года была начата разработка невращающегося кумулятивного снаряда к 57-мм пушке, бронепробиваемость которого составила 180 мм на любой дистанции, но данных о его принятии на вооружение нет[99][127].
Тем не менее, даже несмотря на всё усиление лобового бронирования танков НАТО, уязвимым оставалось их бортовое и кормовое бронирование, существенному утолщению не подвергавшееся. По результатам обстрела танка M46, в целом отражавшего максимальный достигнутый уровень бронезащиты этих проекций[сн 23][128], Ч-51 обеспечивала уверенное сквозное пробитие его бортовой брони на дальности прямого выстрела при курсовых углах 60—90°, даже без использования подкалиберных снарядов[120]. Кроме того, список целей для АСУ-57 не исчерпывался средними/основными боевыми танками: и в 1970-е годы 57-мм пушка на дистанции эффективной стрельбы могла уверенно поражать лёгкие танки, БМП, бронетранспортёры и другую легкобронированную технику[35][98].
Средний танк M48. Сколько-нибудь уязвимыми для 57-мм пушки являются лишь средняя часть маски орудия (132 мм), основание башни (178 мм) и средняя часть НЛД (125 мм)
Боевая ценность АСУ-57, кроме того, не исчерпывалась её противотанковой ролью. 57-мм пушка Ч-51 могла применяться также для уничтожения живой силы, открыто расположенных пулемётных гнёзд и орудийных позиций[35] и других небронированных целей, что значительно повышало возможности десанта[114][129]. Площадь поражения осколками снаряда О-271 составляла 20 метров по фронту и 3 метра в глубину[130], однако против укреплений, даже полевых, 57-мм осколочные снаряды были малоэффективны[35]. Хотя с 1954 года на вооружение воздушно-десантных войск поступили образцы вооружения с бо́льшими возможностями в противотанковой роли или для непосредственной поддержки пехоты — буксируемые 82-мм безоткатные орудияБ-10 и 107-мм Б-11 и 85-мм пушкиД-44 и Д-48, а также 85-мм самодвижущиеся орудияСД-44, мобильность этих систем, особенно с учётом сложности десантирования тягачей для них, была ограниченной[131].
Устанавливавшийся на АСУ-57 прицел ОП-2 имел в целом типичные для конца 1940-х годов характеристики. Механическая установка дальности являлась прогрессивным решением[сн 24], но для определения дистанции до цели прицел не содержал даже стандартной для советских танковых прицелов 1950-х годов стадиаметрической шкалы; имевшийся метод вычисления дистанции с использованием шкалы боковых поправок был слишком сложен и требовал слишком высокой подготовки наводчика, чтобы быть практически применимым в бою. Кроме того, прицельные шкалы для стрельбы подкалиберными снарядами в прицеле отсутствовали и соответствующие данные необходимо было брать из таблиц стрельбы, что также создавало определённые трудности в бою[сн 25][27][132]. Ограниченным был и сектор горизонтального наведения орудия[133]. Специалистами Армии США максимальная дальность эффективного огня АСУ-57, по различным источникам, оценивалась в 750 метров, при условии 50-процентной вероятности попадания[134], 1200[129] или 1150—1220 метров[133].
Бронезащита потенциальных целей АСУ-57 с противоснарядным бронированием[сн 26]
Ранним аналогом АСУ-57 являлась созданная в период Второй мировой войны для поддержки воздушно-десантных частей аэротранспортабельная САУA25 E2 «Алекто», базировавшаяся на шасси лёгкого танкаMk.VIII «Гарри Гопкинс». Были построены два образца САУ, вооружённых 57-мм противотанковым орудиемQF 6 pounder или 95-ммгаубицей для непосредственной поддержки; спроектированы были также варианты с вооружением из 88-мм пушки-гаубицыQF 25 pounder или 94-мм гаубицы. От базового танка «Алекто» унаследовала мощное для своего класса бронирование, но её масса составила 8,64 тонны в базовом варианте, что делало проблематичным её воздушную доставку даже крупнейшим из доступных планёров «Гамилькар». Работы по САУ продолжались до окончания боевых действий в Европе и были закрыты в связи с отсутствием перспектив применения на Дальнем Востоке[139][140]. Как Великобритания[сн 28], так и Франция[сн 29] занимались созданием авиатранспортабельных бронемашин и в первый послевоенный период, но их проекты предназначались не для вооружения воздушно-десантных войск, а для перебрасываемых по воздуху сил быстрого реагирования, и на протяжении 1950-х годов практических результатов не дали[141][142].
САУ M56 «Скорпион»
Единственной страной, помимо СССР, занимавшейся в первые послевоенные десятилетия разработкой специализированной бронетехники для воздушно-десантных войск стали США, где был создан близкий аналог АСУ-57 в виде САУ M56. Подобно АСУ-57, разработка M56 была начата в 1949 году для обеспечения противотанковой обороны воздушно-десантных частей, а её серийное производство осуществлялось с 1953 по 1959 год. В отличие от АСУ-57, M56 вовсе не имела никакого бронирования[сн 30], что делало возможным её выведение из строя даже близким разрывом снаряда среднего калибра, но вооружалась 90-мм пушкой, по баллистике идентичной орудиям средних танков[сн 31], а также содержала ряд нестандартных конструктивных решений, таких как ходовая часть с гусеницами ленточного типа и опорными катками с пневматическими шинами[19]Шаблон:Источник:R.Hunnicutt. Sheridan[143].
САУ M50 «Онтос»
Несмотря на отсутствие бронирования, по массе M56 более чем вдвое превосходила АСУ-57, однако это не являлось существенной проблемой для США, уже к началу выпуска M56 обладавших значительным количеством как десантных планёров, так и военно-транспортных самолётов, таких как C-119, способных десантировать M56 посадочным или парашютным способом. Кроме того, хотя эффективность обеих САУ против современных средних танков к середине 1950-х годов была уже недостаточной, во второй половине десятилетия в боекомплект 90-мм орудия были введены выстрелы с оперёнными кумулятивными снарядами, обеспечивавшими в 1960-е годы уверенное поражение любых советских танков, за исключением лишь лобовой брони выпускавшегося с 1964 годаТ-64[144][145]. С другой стороны, при этих достоинствах, M56 сравнительно недолго продержалась на вооружении США. 90-мм пушка оказалась излишне мощной даже для 7-тонного шасси, передние катки которого при выстреле отрывались от земли, а отсутствие какого-либо бронирования позволяло использовать САУ только в оборонительной противотанковой роли, делая M56 малопригодной для поддержки десанта в наступательных действиях[146].
В классе лёгких противотанковых САУ в США в 1955—1957 выпускалась также боевая машина M50, специального авиадесантного назначения не имевшая и поступившая на вооружение только Корпуса морской пехоты. При боевой массе 8,64 тонны, M50 имела полностью закрытый корпус с противопульным бронированием и вооружалась сшестерённой установкой 106-мм безоткатных орудийM40A1C, чьи кумулятивные снаряды были близки по своим возможностям к 90-мм, но имели сравнительно небольшую эффективную дальность стрельбыШаблон:Источник:R.Hunnicutt. Sheridan.
Сравнение основных характеристик авиадесантных САУ первой половины 1950-х годов
В индустрии стендового моделизма АСУ-57 до середины 1990-х годов представлена была сравнительно слабо[151]. В масштабе 1:35 сборная пластиковая модель АСУ-57 в вариантах советских и египетских войск выпускалась с середины 1990-х годов молдавской фирмой AER Moldova. В обзорах модель получала отзывы от сдержанно-положительных до резко критических: при некоторых достоинствах, таких как сравнительно богатая деталировка и невысокая цена, модель уже с начала своего выпуска критиковалась за значительные несоответствия оригиналу, плохую собираемость и грубую детализацию[81][151][152]. В более поздний период отлитые по тем же пресс-формам или просто перепакованные модели выпускались фирмами Maquette и «Восточный экспресс». Также в масштабе 1:35 модель АСУ-57 выпускалась фирмой Toga. Кроме того, для дополнительной деталировки модели в масштабе 1:35 фирмами Eduard Model Accessories[153] (Чехия) и Part[154] (Польша) выпускаются наборы фототравлёных металлических частей, а российской Model Point — точёный металлический ствол пушки Ч-51М и гильзы к ней[155]. Статьи с чертежами для самостоятельной постройки модели неоднократно публиковались журналом «Моделист-конструктор»[156][157]. В масштабе 1:72 картонная модель АСУ-57 в советском и египетском вариантах выпускалась фирмой der Kampfflieger[158].
АСУ-57 в игровой индустрии
АСУ-57 присутствует в мобильной экшен-игре Tank Company в качестве коллекционного танка 3-го уровня.
