AH-IV
AH-IV | |
---|---|
| |
AH-IV | |
Классификация | малый танк |
Боевая масса, т | 3,9 |
Компоновочная схема | классическая |
Экипаж, чел. | 2 |
История | |
Производитель | ЧКД |
Годы разработки | 1935—1937 |
Годы производства |
1943—1945 1949—1950 |
Годы эксплуатации | 1934—1985 |
Количество выпущенных, шт. | 157 |
Основные операторы |
|
Размеры | |
Длина корпуса, мм | 3200 |
Ширина, мм | 1730 |
Высота, мм | 1670 |
Бронирование | |
Тип брони | клёпаная из прокатной стали |
Лоб корпуса, мм/град. | 12 |
Борт корпуса, мм/град. | 10 |
Корма корпуса, мм/град. | 8 |
Днище, мм | 6 |
Крыша корпуса, мм | 6 |
Вооружение | |
Калибр и марка пушки | 1 × ZB vz. 35 или vz. 37 |
Тип пушки | тяжёлый пулемёт |
Длина ствола, калибров |
560 мм 7,92 мм |
Другое вооружение | 1 × ZB vz. 26 |
Подвижность | |
Тип двигателя | 6-цилиндровый жидкостного охлаждения Praga |
Мощность двигателя, л. с. | 55 |
Скорость по шоссе, км/ч | 45 |
Запас хода по шоссе, км | 170 |
Запас хода по пересечённой местности, км | 170 |
Удельное давление на грунт, кг/см² | 0,46 |
Преодолеваемая стенка, м | 0,5-0,6 |
Преодолеваемый ров, м | 1,5 |
Преодолеваемый брод, м | 0,8 |
AH-IV (также известна как R-1 или Strv m/37) — малый танк чехословацкого производства, использовавшийся в войсках Эфиопии, Ирана, Румынии и Швеции. Производился только для экспорта и не использовался в войсках Чехословакии.
Конструкция
Машина предназначалась на замену LT vz.33, разработчики стремились улучшить её и в первую очередь расширить простор для экипажа. Фактически сиденья водителя и стрелка не изменились, однако водителю облегчили ведение огня из оружия. Был установлен пулемёт ZB vz. 35, который срабатывал благодаря работе Боуден-троса. Для водителя и стрелка были расширены размеры наблюдательных люков. Радиостанция для связи с другими машинами или штабом не устанавливалась. Серьёзно изменилась конструкция ходовой части: настолько удачно, что впоследствии те же решения применялись для танка LT38, высоко оцененного немцами, после захвата Чехословакии принявшими его с доработками на вооружение под названием Pz38(t) и продолжившими его производство до полного обеспечения войск собственным средним танком PzKpfw III, а в 1944 году на той же базе была разработана весьма удачная ПТ САУ Hetzer.
Технические характеристики
- Бронирование: 6-12 мм
- Оружие: пулемёт ZB vz. 35 и пулемёт ZB vz. 26 (по 3700 патронов)
- Двигатель: 6-цилиндровый жидкостного охлаждения Praga
- Мощность: 55 л.с.
- Скорость: 45 км/ч
- Запас хода: 170 км
Использование
Иран
Иран закупил 51 танк в 1935 году для модернизации войск, однако полное оснащение было завершено только к 1937 году. В боевых действиях участия не принимали.
Румыния
14 августа 1936 года румыны подписали контракт на поставку 37 танков (включая прототип). В румынских документах они были обозначены как R-1. Осенью 1937 года первая партия машин прибыла в Румынию, однако румыны были недовольны слишком долгими сроками производства и доставки. Попытка Николае Малакса начать производство аналогичных танков в Румынии провалилась. Доставленные образцы воевали на Восточном фронте.
Швеция

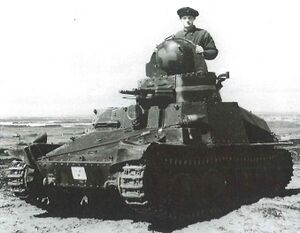

В Швеции танки были известны как Strv m/37, однако были значительно модифицированы. 48 танков было закуплено в 1937 году. Вместо 6-цилиндрового двигателя Praga был установлен более мощный 6-цилиндровый Volvo. Также были установлены новые пулемёты Ksp m/36 strv.
Эфиопия
В 1948 году Эфиопия закупила 20 шт. AH-IV-Hb[1]. На машины был установлен дизельный двигатель "Tatra-114", что обеспечивало большую скорость. По состоянию на середину 1950-х годов, из них сформирована отдельная рота лёгких танков[2]. Машины приняли участие в вооружённом конфликте в Эритрее, гражданской войне, а также в войнах с повстанцами из Сомали.
