Переменный конденсатор

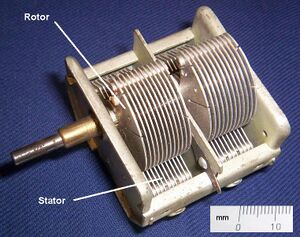

Двухсекционный прямочастотный конденсатор с воздушным диэлектриком, широко применяющийся в радиоприёмниках. Одна из секций включается в контур входного фильтра, вторая — в контур гетеродина. Крайние пластины каждой секции имеют надрезы; отгибая края этих пластин, можно добиться точного согласования ёмкости обеих секций в любом положении

Переме́нный конденса́тор (конденсатор переменной ёмкости, КПЕ) — конденсатор, электрическая ёмкость которого может изменяться механическим способом, либо электрически, под действием изменения приложенного к обкладкам напряжения.

Переменные конденсаторы применяются в колебательных контурах и других частотозависимых цепях для изменения их резонансной частоты — например, во входных и цепях гетеродина радиоприёмников, в цепях коррекции амплитудно частотных характеристик усилителей, генераторах, антенных устройствах.

Ёмкость переменных конденсаторов с механическим изменением ёмкости обычно перестраивается в пределах от единиц до нескольких десятков или сотен пикофарад.

История

Исторические цилиндрические (подстроечные)

Обозначение подстроечного переменного конденсатора на принципиальных электрических схемах

Обозначение переменного конденсатора на принципиальных электрических схемах

Подстроечные конденсаторы с керамическим диэлектриком

Подстроечный конденсатор с воздушным диэлектриком и цилиндрическими пластинами: ротор движется по резьбе, «ввинчиваясь» в статор

Переменный конденсатор с воздушным диэлектриком изобрёл венгерский инженер Дежо Корда (Dezső Korda). В 1893 г. он получил немецкий патент на своё изобретение.

Классификация

По назначению переменные конденсаторы подразделяются на предназначенные для частой перестройки в процессе эксплуатации (например, для настройки приёмника или передатчика), и подстроечные (триммеры, в советской литературе до 1950-х гг. назывались также полупеременными), которые регулируются относительно редко, только при наладке аппаратуры. Подстроечные конденсаторы проще по устройству (в них нет необходимости применять качественные подшипники и т. п.) и обычно имеют более узкий диапазон изменения ёмкости. Иногда они снабжены устройством, позволяющим зафиксировать ротор после настройки (например, цанговым зажимом).

За счет выбора формы пластин КПЕ можно получить различные виды зависимости емкости от угла поворота ротора. Наиболее распространены прямочастотные (прямоволновые) и прямоемкостные КПЕ. У прямоемкостных частота настройки контура, в котором используется такой конденсатор, меняется пропорционально углу поворота ротора; у прямочастотных зависимость выбрана такой, что пропорционально углу поворота ротора изменяется резонансная частота колебательного контура, в который включен КПЕ.

Очень распространены блоки КПЕ, состоящие из двух, трёх и более секций с одинаковым или разным диапазоном ёмкостей, установленных на одном валу — секционные конденсаторы переменной ёмкости. Они применяются для согласованной перестройки нескольких колебательных контуров одним органом управления, например, контуров входного фильтра, фильтра усилителя высокой частоты и гетеродина в радиоприёмнике. Нередко в такой блок конструктивно встраиваются и несколько подстроечных конденсаторов для точной подгонки ёмкостей отдельных секций.

Вакуумный КПЕ для работы при напряжениях в десятки киловольт.

• Конденсаторы с механическим изменением ёмкости:
  • с воздушным диэлектриком;
  • с твёрдым диэлектриком;
  • вакуумные;
• Конденсаторы с электрическим изменением ёмкости:
  • вариконды;
  • варикапы.

См. также

• Варикап

Литература

• Азарх С. Х. Конденсаторы переменной ёмкости. — М. - Л.: «Энергия», 1965
• Справочник по электрическим конденсаторам / М. Н. Дьяконов, В. И. Карабанов, В. И. Присняков и др.; Под общ. ред. И. И. Четверткова и В. Ф. Смирнова. — М.: Радио и связь, 1983.
•  Ломанович В. А. Справочник по радиодеталям (сопротивления и конденсаторы) — М.: Издательство ДОСААФ, 1966.

• Конденсатор электрический — статья из Большой советской энциклопедии.
