Socket A
Socket A | |
---|---|
![]() | |
Тип разъёма | ZIF |
Число контактов | 453 |
Используемая шина | EV6 |
Частота FSB, МГц |
100, 133, 166, 200 |
Процессоры | Duron, Athlon XP, Sempron, Athlon Thunderbird Geode |

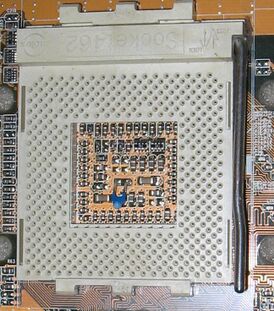

Socket A (также известный как Socket 462) — разъём процессора процессоров AMD, от Athlon Thunderbird до Athlon XP/MP 3200+ и для бюджетных Duron и Sempron, также может использоваться с Geode NX. Конструктивно выполнен в виде ZIF-разъёма с 453 рабочими контактами (9 из 462 контактов заблокированы, но, тем не менее, в названии фигурирует число 462). Частота системной шины для AMD Athlon XP и Sempron составляет 100, 133, 166 и 200 МГц.
Технические спецификации
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=AMD_Sempron_2200_back.jpg&width=190)
- Поддерживаются процессоры с частотой от 600 МГц (Duron) до 2333 MHz (Athlon XP 3200+[1]).
- Удвоение частоты рабочей шины (данные передаются по обоим фронтам тактовых импульсов) 100, 133, 166 и 200 МГц для процессоров Duron, Athlon XP и Sempron, используется шина DEC Alpha EV6.
Ограничения на максимальные механические нагрузки Socket A
Все используемые процессоры для данного сокета имеют ограничение на максимальные механические нагрузки (приведены ниже в таблице). При несоблюдении данных нормативов возможны механические повреждения и выход системы из строя.
Положение | Динамические нагрузки | Статические нагрузки |
---|---|---|
Поверхность | 445 H | 133 H |
Края | 44 H | 44 H |
Приведённые здесь ограничения являются гораздо более строгими, по сравнению с подобными ограничениями для процессоров сокета Socket 478. Большинство процессоров для Socket A не имеют защитного металлического корпуса, поэтому очень велика вероятность механического повреждения кристалла процессора при установке/снятии процессорного кулера. Особую осторожность нужно проявлять при использовании нестандартных, самодельных и не рекомендованных AMD для использования систем охлаждения.
Рекомендуемая AMD масса охладителя для Socket A не должна превышать 300 г. [источник не указан 4800 дней] Более тяжёлые кулеры могут привести к механическим повреждениям и вызвать выход системы из строя.
Чипсеты для Socket A
Основными чипсетами для Socket A являлись:
Примечания
- ↑ AMD Athlon XP 3200+ — AXDA3200DKV4D Архивная копия от 9 февраля 2010 на Wayback Machine // cpu-world.com
