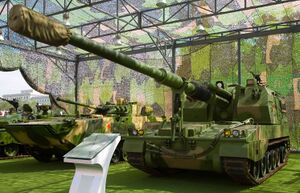

PLZ-05
PLZ-05
Классификация САУ
Боевая масса, т от 35 до 45[1]
Экипаж, чел. 5 (PLZ-05)
4 (PLZ-04/04)
История
Производитель Китай Норинко
Годы разработки 1990-е
Годы производства с 2005
Годы эксплуатации с 2007[2]
Основные операторы Китай
Размеры
Длина корпуса, мм 11,60 м
Ширина, мм 3,38 м
Высота, мм 3,55 м
Бронирование
Тип брони гомогенная стальная
Вооружение
Калибр и марка пушки 155-мм[3]
Тип пушки нарезная гаубица
Длина ствола, калибров 52 (PLZ-05 и PLZ-05A)
54 (PLZ-04)
Боекомплект пушки 30[4]
Углы ВН, град. −3…+65
Углы ГН, град. 360
Дальность стрельбы, км Зависит от боеприпаса.
20 (лазерное самонаведение)
39 (ERFB-BB)[5]
53 (ERFB-BB-RA)
100 (WS-35)[6]
Пулемёты 1 x 12,7-мм W85
Подвижность
Тип двигателя Охлаждаемый дизель с турбонаддувом
Модель двигателя 8В150
Мощность двигателя, л. с. 800 (PLZ-05)[7]
1000 (PLZ-05A)
Скорость по шоссе, км/ч 56 (PLZ-05)
65 (PLZ-05A)
Запас хода по шоссе, км 550 (PLZ-05)
450 (PLZ-05A)
Удельная мощность, л. с./т 14,9
Тип подвески торсионная и гидропневматическая подвеска[8]

PLZ-05 — китайская самоходная артиллерийская установка (САУ) класса самоходных гаубиц, разработанная и производимая китайской компанией Norinco. В некоторых источниках называется Тип 05[9].

Проектирование PLZ-05 началось в середине 1990-х годов, а в 2003 году был создан первый прототип[10].

PLZ-05 является дальнейшим развитием САУ PLZ-45, которая была принята на вооружение НОАК в 1990-х годах и поставлялась на экспорт.

PLZ-05 имеет экипаж из пяти человек и оснащена полуавтоматом заряжания. На модификации PLZ-04 экипаж сокращён до четырёх человек[4].

Описание конструкции

Башня САУ сварена из катаных броневых листов[11]. На лобовой части башни установлены два четырёхствольных блока дымовых гранатомётов для создания дымовых завес. В кормовой части корпуса предусмотрен люк для экипажа, который может быть использован для пополнения боезапаса, во время подачи боеприпасов с грунта в систему заряжания.

PLZ-05 оснащена автоматической системой заряжания орудия, разработанной на основе российской САУ «Мста-С»[12]. Скорострельность составляет 8-10 выстр./мин. для PLZ-05[13] и PLZ-05A, очередь из 4-х выстрелов за 15 секунд для PLZ-05[8]. Орудие гаубицы имеет калибр 155-мм, длину ствола 54 калибров для PLZ-04 и 52 калибров для PLZ-05 и PLZ-05A. Боекомплект орудия расположен в башне. Он состоит из 30 выстрелов калибра 155-мм и 500 патронов для 12,7-мм пулемёта.

Дальность выстрела 39 км. (боеприпасом ERFB-BB), 53 км. (боеприпасом ERFB-BB-RA), 100 км. (боеприпасом WS-35). Дальность стрельбы управляемыми артиллерийскими снарядами с лазерными наведением (копия российского «Краснополя») — 20 км.[14]

Модификации

  • PLZ-05 — экипаж составляет 5 человек, длина ствола составляет 52 калибра
  • PLZ-04 — длина ствола увеличена до 54 калибров[15]
  • PLZ-04/04 — экипаж сокращен до 4 человек

На вооружении

 Китай: 320 PLZ-05, по состоянию на начало 2022 года[16].

См. также


Сравнительные ТТХ современных САУ на гусеничном шасси:
Флаг России 2С19М2 «Мста-С»[17] Флаг США M109A7[18] Флаг Германии PzH 2000[19][20] Флаг Франции AMX AuF1T[21][22] Флаг Великобритании AS90 «Braveheart»[23][24]
Внешний вид
Год принятия на вооружение 2012 2016 1998 1988 1998
Боевая масса, т 43,2 36,2 55 43 45
Экипаж 5 4 3+2 4 5
Бронирование (15мм), противопульная, противоосколочная катаная алюминиевая (32мм), противопульная, противоосколочная сварная бронесталь(10-50мм), противопульная (лоб от 14,5мм), противоосколочная (от 152мм), противоминное бронирование днища, доп. [сн 1]
Автомат заряжания полуавтоматический (автоматическая подача снарядов из боекомплекта) полуавтоматический (автоматическая подача снарядов) полуавтоматический (автоматическая подача снарядов из боекомплекта)
Максимальная скорострельность, выстр./мин 10 6 8-10 8 6
Максимальная скорострельность в режиме «Шквал огня» нет нет 3 выстрела по 3 сек.
Режим «Огневой шквал»(MRSI)[сн 2] нет нет 5 снарядов на 17км
Время развертывания/
Время свертывания, сек.
н/д

н/д
60

н/д
н/д

н/д




Калибр пушки, мм 152 155 155 155 155
Длина ствола, калибров 47 39 52 39 52
Боекомплект орудия, выстрелов 50 39 60 42 48
Максимальная дальность стрельбы, км
ОФС:
АР ОФС:
АР ОФС XM982 Excalibur:
АР ОФС V-LAP[сн 3]:


24,7
29
н/д
н/д


22
30
40
н/д


30-36
40–47 [сн 4]
48
67, 80 [сн 5]


23
28
Н
Н


30
40
Н
Н
Мощность двигателя, л. с. 780 675 986 720 660
Удельная мощность, л. с./т 18 18,6 17,9
Максимальная скорость, км/ч 60 61 60 60 53
Запас хода по шоссе, км 600 300 420 450 420
Стоимость, млн. $ н/д ~9.1(24 марта 2020) 18,5(8 апреля 2022)
Флаг Италии Пальмария[25] Флаг Республики Корея K9A1 Thunder[26][27] Флаг Сингапура SSPH Primus[28] Флаг Китайской Народной Республики PLZ-45[29] Флаг Китайской Народной Республики PLZ-05A[30][31] Флаг Японии Тип 99[32]
Внешний вид
Год принятия на вооружение 1982 2018 2002 1997 н/д 1999
Боевая масса, т 46 47 28,3 43 43 40
Экипаж 5 5 4 5 5 [сн 6] 4
Бронирование катаная стальная и алюминиевая, противопульная, противоосколочная сварная бронесталь MIL-12560H, противопульная (от 14,5мм), противоосколочная (от 152мм), боекомплект отделен сдвижными дверями гомогенная стальная, противопульная, противоосколочная катаная цельносварная бронесталь, противопульная (лоб от 14,5мм), противоосколочная, внутренняя кевларовая обшивка против осколков
Автомат заряжания автоматическая подача снарядов полуавтоматический полуавтоматический (автоматическая подача снарядов из боекомплекта)
Максимальная скорострельность, выстр./мин 10 6-8 8-10 8 8-10
Максимальная скорострельность в режиме «Шквал огня» 3 выстрела по 4,3 сек. 3 выстрела по 5 сек. 4 выстрела по 3,8 сек.
Режим «Огневой шквал»(MRSI)[сн 7] нет "несколько" 4
Время развертывания/
Время свертывания, сек.
н/д

н/д
60

30





н/д

н/д


Калибр пушки, мм 155 155 155 155 155 155
Длина ствола, калибров 41 52 39 45 52 52
Боекомплект пушки, выстрелов 30 48 26 30 30 30
Максимальная дальность стрельбы, км
ОФС:
АР ОФС:
АР ОФС XM982 Excalibur:
АР ОФС V-LAP[сн 8]:


24,7
30

н/д
н/д


40
54

н/д
н/д


19
30

Н
Н


24
39

Н
Н


40
53

н/д
н/д


30
38

Н
Н
Мощность двигателя, л. с. 750 1000 550 520 1000 600
Удельная мощность, л. с./т 16,3 21,3 23,3
Максимальная скорость, км/ч 60 67 50 55 65 60
Запас хода по шоссе, км 500 480 350 550 450 300
Стоимость, млн. $ н/д 3 н/д

Сноски

  1. ↑ верх корпуса и башни может быть оснащен «броней ежа» от осколков (Бомбозащита состоит из резинового материала. Подрывные тела имеют длину 60 мм, шипообразную форму разрушающих тел и предназначены для противодействия кумулятивным зарядам), боекомплект отделен от боевого отделения тремя сдвижными дверями, в крыше башни имеются два выпускных отверстия для сброса давления при взрыве, внутренняя обшивка против осколков, возможность установки дополнительного навесного бронирования из стали
  2. ↑ Режим «Огневой шквал» (англ. MRSI, multiple rounds simultaneous impact) позволяет атаковать цель несколькими снарядами таким образом, что все они достигают цели одновременно.
  3. ↑ V-LAP (Velocity-enhanced Long-Range Artillery Projectile) — активно-реактивный снаряд с улучшенными аэродинамическими характеристиками
  4. ↑ с донным газовым генератором
  5. ↑ Vulcano
  6. ↑ имеется панорамный прицел
  7. ↑ Режим «Огневой шквал» (англ. MRSI, multiple rounds simultaneous impact) позволяет атаковать цель несколькими снарядами таким образом, что все они достигают цели одновременно.
  8. ↑ V-LAP (Velocity-enhanced Long-Range Artillery Projectile) — активно-реактивный снаряд с улучшенными аэродинамическими характеристиками
