Broadwell
Центральный процессор
Пятое поколение процессоров IntelПятое поколение процессоров Intel
Производитель
Встроенный графический процессор Intel HD Graphics
Разъём
Ядра
Haswell
Skylake

Broadwell (ранее также называлась Rockwell[1]) — кодовое название процессорной микроархитектуры, разработанной Intel. Микроархитектура Broadwell представляет собой перенос микроархитектуры Haswell на техпроцесс с названием «14 нм» («тик» в соответствии с маркетинговыми обозначениями). Процессоры на базе Broadwell получили коммерческое название «Процессоры Intel(R) Core™ 5-го поколения».[2][3][4] В отличие от предыдущих переходов на новые микроархитектуры, Broadwell не заменяет весь диапазон применений Haswell, в частности, на её основе не будут выпускаться дешевые процессоры для настольных компьютеров.[5]

Десктопные процессоры Broadwell могут использоваться с чипсетами Intel 9-й серии (Z97 и H97).[6]

По состоянию на октябрь 2014 года известно о 7 моделях процессоров с Broadwell и доступно несколько моделей ноутбуков.[7]

Процессоры Broadwell считаются первыми настоящими SoC по мнению Bright Side Of News. Вероятно, в кристалл будут интегрированы контроллеры интерфейсов Ethernet, Thunderbolt и USB 3.0.[8][9]

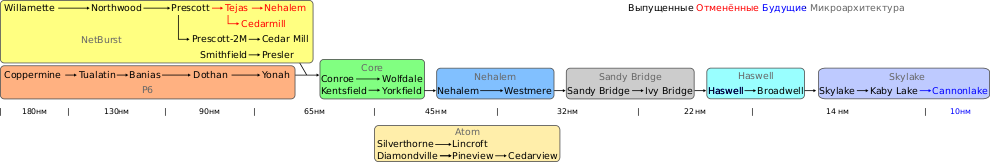

Хронология процессорных архитектур Intel от NetBurst и Pentium M до Haswell; Broadwell на светло-синем фоне

Варианты

Ожидается запуск трёх основных вариантов Broadwell:[10]

  • Чипы с BGA-корпусом (не используют сокет, а распаиваются непосредственно на материнской плате):
    • Broadwell-Y: Система на кристалле (СнК, SoC); тепловыделение не более 4,5 Вт и 3,5 Вт, для планшетных компьютеров и некоторых ноутбуков. В качестве графического решения используют GT2; поддерживают до 8 ГБ оперативной памяти LPDDR3-1600.[11] Выпуск первых чипов произошел в конце 2014 года, процессоры получили обозначение Intel Core M.[12]
    • Broadwell-U: СнК; тепловыделение до 15 Вт для процессоров с 2-процессорными ядрами и графическим решением GT2 или GT3; до 28 Вт для двухъядерных процессоров с GT3.[13] Предназначены для использования с чипсетом PCH-LP в ноутбуках и компактных настольных компьютерах NUC. Поддерживают либо до 16 ГБ ОЗУ DDR3L-1600, либо до 8 ГБ LPDDR3-1600. Выход ожидается в конце 2014 — начале 2015 годов.[10]
    • Broadwell-H: варианты с тепловыделением до 37 Вт или до 47 Вт, для плат с чипсетами HM86, HM87, QM87 и HM97 для систем «всё-в-одном», плат размера Mini-ITX и других компактных форматов. 2 или 4 ядра (4 или 8 потоков соответственно), графическое решение GT3e или GT2. Поддержка до 32 ГБ ОЗУ DDR3L-1600.[11] Выход ожидается во втором квартале 2015 года.[10]
  • Десктопная версия с разъёмом LGA 1150 2-го поколения:
    • Broadwell-C: четырёхъядерная версия для настольных компьютеров с интегрированной графикой GT3e (Iris Pro 6200) и тепловыделением не более 65 Вт.[14]
  • Серверные и HEDT процессоры с разъёмом LGA 2011-v3:
    • Broadwell-EP: (обозначения Xeon E5-XXXX v4), для использования с серверным чипсетом C610 Wellsburg. До 22 ядер (до 44 потоков), до 56 Мб L3-кэша, 40 линий PCI Express 3.0, расчётный уровень тепловыделения до 70-160 Вт. Поддержка памяти — до 4 каналов DDR4-2400.[15]
    • Broadwell-EX: платформа Brickland для серверов. Будут использовать Intel QuickPath Interconnect (QPI) версии 1.1, что позволяет создавать системы с более чем 8 процессорами (сокетами). Поддержка памяти — до DDR3-1600 либо до DDR4-3200.[16][17]
    • Broadwell-E: процессоры HEDT-сегмента, предназначенные для использования с чипсетом Intel X99. Содержат до 10 ядер (до 20 потоков), до 25 Мб L3-кэша, до 40 линий PCI Express 3.0, расчётный уровень тепловыделения 140 Вт. Поддерживается до 4 каналов DDR4-2400[18].

Broadwell с решением GT3e будет представлять собой многокристальную микросборку (Multi-Chip Package, MCP), в состав которой входит процессор и отдельный чип L4 памяти либо чип встроенного южного моста.

Графический уровень быстродействия по сравнению с подсистемой Haswell вырастет на 40 % по заявлениям производителя[источник не указан 3522 дня].

Расширения инструкций

В микроархитектуре, вероятно, будут добавлены расширения:[19]

  • ADX (инструкции ADOX/ADCX) для работы с числами произвольной точности.[20][21][22][23]
  • Инструкция rdseed для генерации случайного числа размером 16, 32 или 64 бита в соответствии с требовании NIST SP 800-90B и NIST SP 800-90C (в отличие от rdrand, которая соответствует NIST SP 800-90A). Для её использования в <immintrin.h> добавлены функции int _rdseedXX_step(uintXX_t *random_val, где под XX подразумевается размер в 16, 32 или 64 бита)[21][23]
  • Инструкция PREFETCHW, которая может быть использована с помощью встроенной функции _mm_prefetch с подсказкой _MM_HINT_ET0.[21][23][24]

Процессоры

Настольные процессоры

2 июня 2015 года Intel представила настольные процессоры Broadwell.

Сегмент Ядра (потоки) Серия и модель GPU model CPU frequency TDP Графика (такт. частота) L3 cache Дата выхода Цена (USD)
Base Turbo Base Max
Mainstream 4(8) Core i7 5775C Iris Pro 6200 3,3 ГГц 3,7 ГГц 65 Вт 300 МГц 1,15 ГГц 6 MB Q2 2015[25] $366
4(4) Core i5 5675C Iris Pro 6200 3,1 ГГц 3,6 ГГц 65 Вт 300 МГц 1,1 ГГц 4 МБ Q2 2015 $276

Мобильные версии семейства Core

Ядра
(потоки) 		Марка и модель ИГП ЦПУ (базовая такт. частота) Турбо TDP Минимальная настраив. TDP (частота/Ватт) Графика (такт. частота) Кэш L3 Дата выхода Реком. цена
Одно ядро Два ядра Базов. Макс.
4(8) Core i7 5950HQ Iris 6200 2.9 ГГц 3.7 ГГц N/A 47 Вт N/A 300 МГц 1.15 ГГц 6 МБ Июнь 2015 $623
5850HQ Iris 6200 2.7 ГГц 3.6 ГГц N/A 47 Вт N/A 300 МГц 1.1 ГГц 6 МБ Июнь 2015 $434
5750HQ Iris 6200 2.5 ГГц 3.4 ГГц N/A 47 Вт 600 МГц / 37 Вт 300 МГц 1.05 ГГц 6 МБ Июнь 2015 $434
5700HQ HD 5600 2.7 ГГц 3.5 ГГц N/A 47 Вт 600 МГц / 37 Вт 300 МГц 1.05 ГГц 6 МБ Июнь 2015 $378
2(4) 5650U HD 6000 2.2 ГГц 3.2 ГГц 3.1 ГГц 15 Вт 600 МГц / 9.5 Вт 300 МГц 1 ГГц 4 МБ $426
5600U HD 5500 2.6 ГГц 3.2 ГГц 3.1 ГГц 15 Вт 600 МГц / 7.5 Вт 300 МГц 950 МГц 4 МБ $393
5557U Iris 6100 3.1 ГГц 3.4 ГГц 3.4 ГГц 28 Вт N/A / 23 Вт 300 МГц 1.1 ГГц 4 МБ $426
5550U HD 6000 2.0 ГГц 3.0 ГГц 2.9 ГГц 15 Вт 600 МГц / 9.5 Вт 300 МГц 1 ГГц 4 МБ $426
5500U HD 5500 2.4 ГГц 3.0 ГГц 2.9 ГГц 15 Вт 600 МГц / 7.5 Вт 300 МГц 950 МГц 4 МБ $393
Core i5 5350H Iris 6200 3.1 ГГц 3.5 ГГц N/A 47 Вт N/A 300 МГц 1.05 ГГц 4 МБ Июнь 2015 $289
5350U HD 6000 1.8 ГГц 2.9 ГГц 2.7 ГГц 15 Вт 600 МГц / 9.5 Вт 300 МГц 1 ГГц 3 МБ $315
5300U HD 5500 2.3 ГГц 2.9 ГГц 2.7 ГГц 15 Вт 600 МГц / 7.5 Вт 300 МГц 900 МГц 3 МБ $281
5287U Iris 6100 2.9 ГГц 3.3 ГГц 3.3 ГГц 28 Вт 600 МГц / 23 Вт 300 МГц 1.1 ГГц 3 МБ $315
5257U Iris 6100 2.7 ГГц 3.1 ГГц 3.1 ГГц 28 Вт 600 МГц / 23 Вт 300 МГц 1.05 ГГц 3 МБ $315
5250U HD 6000 1.6 ГГц 2.7 ГГц 2.5 ГГц 15 Вт 600 МГц / 9.5 Вт 300 МГц 950 МГц 3 МБ $315
5200U HD 5500 2.2 ГГц 2.7 ГГц 2.5 ГГц 15 Вт 600 МГц / 7.5 Вт 300 МГц 900 МГц 3 МБ Февраль 2015 $281
Core i3 5157U Iris 6100 2.5 ГГц N/A N/A 28 Вт 600 МГц / 23 Вт 300 МГц 1 ГГц 3 МБ Январь 2015 $315
5020U HD 5500 2.2 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 900 МГц 3 МБ Март 2015 $281
5015U HD 5500 2.1 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 850 МГц 3 МБ Март 2015 $275
5010U HD 5500 2.1 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 900 МГц 3 МБ Январь 2015 $281
5005U HD 5500 2.0 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 850 МГц 3 МБ Январь 2015 $275
Pentium 3825U HD Graphics 1.9 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 850 МГц 2 МБ Март 2015
2(2) 3805U HD Graphics 1.9 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 100 МГц 800 МГц 2 МБ $161
Celeron 3765U HD Graphics 1.9 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 850 МГц 2 МБ Июнь 2015 $107
3755U HD Graphics 1.7 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 100 МГц 800 МГц 2 МБ $107
3215U HD Graphics 1.7 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 300 МГц 850 МГц 2 МБ Июнь 2015 $107
3205U HD Graphics 1.5 ГГц N/A N/A 15 Вт 600 МГц / 10 Вт 100 МГц 800 МГц 2 МБ $107

Мобильные версии семейства Core М

Ядра
(потоки) 		Марка и модель ЦПУ (такт. частота) Графика (такт. частота) Кэш L3 VT-d vPro TDP Дата выхода Цена Материнская плата
Штатная Турбо (Max) GPU Штатная Турбо PCIe Поддержка памяти
2 (4) Core M 5Y70 1,1 ГГц 2,6 ГГц HD 5300 100 МГц 850 МГц 4 МБ Да Да 4,5 Вт Q3’14 н/д 2.0 LPDDR3 1600/1333;
DDR3L/DDR3L-RS 1600
5Y10a 0,8 ГГц 2,0 ГГц 800 МГц Нет н/д
5Y10 Нет н/д
5Y71 1,2 ГГц 2,9 ГГц 900 МГц Да Q4’14 н/д
