Ураган (РСЗО)

Эта статья находится в стадии проработки и развития, в одной из её версий выборочно используется текст из источника, распространяемого под свободной лицензией
Материал из энциклопедии Руниверсалис
У этого термина существуют и другие значения, см. Ураган (значения).
9К57 «Ураган»

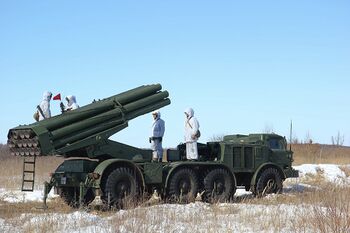

Боевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ в ходе полевых учений 165-й абр 25 марта 2020 на полигоне Трёхречье. В боевом положении, 2 направляющие заряженыБоевая машина 9П140 на доработанном шасси ЗИЛ-135ЛМ в ходе полевых учений 165-й абр 25 марта 2020 на полигоне Трёхречье. В боевом положении, 2 направляющие заряжены
Классификация реактивная система залпового огня
Шасси ЗИЛ-135ЛМ
История
Страна-разработчик Союз Советских Социалистических Республик
Годы производства 1975 — 1991
Годы эксплуатации с 1975
Размеры
Масса в боевом положении 20 000 кг
Длина в походном положении 9630 мм
Ширина в походном положении 2800 мм
Высота в походном положении 3223 мм
Клиренс 475 мм
Вооружение
Калибр 220 мм
Количество направляющих 16
Дальность стрельбы минимальная 8000 (10 000) м
Дальность стрельбы максимальная 35 800 м
Площадь поражения 426 000 м²
Максимальный угол возвышения +55 °
Точность (рассеивание) по ТТТ на макс. дальность Вд 1/170,Вб 1/125[1] м
Расчёт БМ 4 чел.
Перевод системы из походного положения в боевое не более 3 мин
Время залпа 8,8..20[2] с
Время срочного оставления огневой позиции после залпа не более 1,5 мин
Подвижность
Тип двигателя
два ЗИЛ-375
Общие данные
Производитель ЗИЛ
Тип Бензиновый
Производительность
Максимальная мощность 133[3] кВт (180[3] л. с.), при 3200[4] об/мин
Максимальный крутящий момент 465[3] Н·м, при 1800 об/мин
Камера сгорания
Конфигурация V8
Объём 6962[3] см3
Цилиндров 8
Клапанов 8×2[3]
Диаметр цилиндра 108 мм
Ход поршня 95 мм
Тактность (число тактов) 4[3]
Порядок работы цилиндров 1-5-4-2-6-3-7-8
Материал блока цилиндров чугун
Материал ГБЦ алюминий
Клапанной механизм OHV
Степень сжатия 6,5[3]
Питание
Рекомендованное топливо бензин
основной — АИ-93 (92)
допустимый — А-76 (АИ-80)[3]
Охлаждение Жидкостное[3]
Система питания двухкамерный карбюратор
Мощность двигателя 2х180 л. с.
Максимальная скорость по шоссе 65 км/ч
Запас хода по шоссе 570 км
Колёсная формула 8х8

9К57 «Ураган» — советская реактивная система залпового огня (РСЗО) калибра 220 миллиметров.

Данный комплекс был принят на вооружение в 1975 году. Главный конструктор системы — Александр Ганичев. Главный конструктор боевой машины — Юрий Калачников[5]. Боевая и транспортно-заряжающая машина базируются на модернизированном шасси грузового автомобиля ЗИЛ-135ЛМ. Количество снарядов в залпе одной боевой машины: 16 штук. Время залпа с одной боевой машины — 20 секунд. Масса боевой машины — 20 тонн, реактивного снаряда — 280 кг. Расчёт боевой машины — 4 человека. В Вооружённых силах СССР РСЗО «Ураган» состояли на вооружении реактивных артиллерийских полков округов, артиллерийских дивизий и общевойсковых армий[6].

В Вооружённых силах России РСЗО «Ураган» стоят на вооружении артиллерийских бригад общевойсковых армий и артиллерийских полков дивизий. В каждом по 1 реактивному артиллерийскому дивизиону (8 единиц)[7]. Батарея имела в своём составе по 6 БМ 9П140 и ТЗМ 9Т452, 1 БТР-80, 1 Урал-4320. В состав дивизиона входили 3 батареи, 1 БТР-80, 1 Урал-4320, 1 ЗиЛ-130 (ремонтные мастерские), 1 РЛС «Зоопарк» (для пристрелки и контрбатарейной борьбы). Командные машины дивизиона и батарей оборудованы КСАУО «Капустник»[8].

Назначение

Система предназначена для поражения различных площадных целей:

  • открытой и укрытой живой силы;
  • небронированной, легкобронированной и бронированной техники мотопехотных и танковых рот;
  • артиллерийских подразделений;
  • тактических ракет;
  • зенитных комплексов;
  • вертолётов на стоянках;
  • командных пунктов;
  • узлов связи;
  • объектов военно-промышленной инфраструктуры.

Варианты

  • 9К57 Ураган: базовый вариант на шасси ЗИЛ-135ЛМ.
  • 9К512 Ураган-1М: боевая и транспортно-заряжающая машины системы «Ураган-1М» выполнены на базе шасси МЗКТ-7930 «Астролог». Боевая машина способна вести стрельбу реактивными снарядами как от 220-мм систем 9К57 «Ураган», так и от 300-мм систем 9К58 «Смерч»[9]. Направляющие представлены 2 сменными ТПК (по 6 РС 300-мм или по 15 РС 220-мм в каждом[10]) соответствующего калибра[11].
  • Бастион-03: разработка украинской компании АвтоКрАЗ, представленный в 2010. Боевая часть 9К57 «Ураган» установлена на шасси КрАЗ-6322РА[12].
  • Ураган-М[белор.] — белорусская модернизация на шасси МАЗ-6317-05. Включает в себя СПУ 9П140МБ и ТЗМ 9Т452МБ.
  • Буран — разработка украинского госпредприятия «Шепетовский ремонтный завод». В качестве шасси использована Tatra T815-7T3RC1. Система оснащена цифровой системой управления огнем, включая систему обмена информацией на поле боя. Кроме имеющихся снарядов для РСЗО «Ураган», система может стрелять реактивными снарядами с увеличенной до 65 км дальностью, разрабатываемых КБ «Южное» в рамках программы «Тайфун-2».[13]

Боеприпасы

Номенклатура боеприпасов[14][15][16][17][18]
Индекс снаряда Индекс БЧ Масса снаряда, кг Длина снаряда, мм Масса БЧ, кг Масса ВВ/ОВ, кг Тип взрывателя Дальность стрельбы, км
Фугасные
9М27Ф 9Н128Ф 280 4832,5 100 51,9 контактный 10..35
Термобарические
9М51 9Н515 256[~ 1] 5147 143,5 30,2 контактный 5..13
Кассетные
9М27К[~ 2] 9Н128К 270 5178 90 30×0,3 неконтактный 10..35
9М27К1[~ 3] 9Н516 270 5178 90 30×0,3 неконтактный 10..35
9М27К2[~ 4] 9Н128К2 270 5178 89,5 24×1,1 неконтактный 10..35
9М27К3[~ 5] 9Н128К3 270 5200 90 312×0,04 неконтактный 8..34
9М59[~ 6] 9Н524 270 5178 90 9×1,85 неконтактный 10..35
Зажигательные
9М27С 9Н128С
Химические
9М27 9Н519 20[~ 7] неконтактный
Агитационные
9М27Д 9Н128Д

При стрельбе на малые дистанции на головную часть РС надевается тормозное кольцо. Твердотопливные ракетные двигатели 9Д159 (9Д160 у 9М51) снабжены зарядами 9X164 или 9Х963 с порохом марки РНДСИ-5КМ, воспламенителем 9Х258, электровоспламенителем ЭВП-27М (9Х317М) или пиропатроном ПП-9РС (9Х264). Скорость горения топлива, импульс тяги и время работы двигателей РС зависит от температуры внешней среды и отличается в допустимых интервалах от - 50 °С до + 50 °С примерно в 2 раза. Боевая часть 9Н128Ф снабжена механическим ракетным взрывателем МРВ-У (9Э244), 9М27С — дистанционным взрывателем 9Э261, 9М27К3 — вышибным зарядом кассет 9Х186. Кассеты кассетных боевых частей снабжены дистанционной 120-секундной трубкой ТМ-120 (9Э245) с выставляемым временем 4-120 с и специальным вышибным зарядом, который взводит взрыватели боевых элементов, сбрасывает обтекатель и производит разброс боевых элементов. Разбросу боевых элементов также способствуют пружины и центробежная сила вращения реактивного снаряда. Устойчивость снарядов в полёте обеспечивается их вращением вокруг продольной оси до 1150 об./мин, начальное вращение придаётся винтовыми пазами направляющих, вдоль которых скользит штифт на корпусе ракеты, после вылета — раскрываемым хвостовым оперением, установленным под некоторым углом. Наличие хвостового оперения учитывается при поправках на боковой ветер, воздействие которого на хвостовую часть с оперением (по типу флюгера) вызывает некоторое отклонение полёта РС в направлении против ветра. РС перевозятся и хранятся в транспортных контейнерах 9Я248 / 9Я248М. При взрыве 51,9 кг ВВ, содержащегося в БЧ РС 9М27Ф, в средней плотности грунте образуется воронка около 3 м глубиной и диаметром 8 м. Боевые элементы 9Н210 РС 9М27К раскидываются на высоте 1—1,5 км, содержат 300 г ВВ (гекфол) каждый, их поражающие элементы в виде роликов способны пробивать стальной лист толщиной 6 мм в радиусе 10 м, толщиной 2 мм — в радиусе 100 м, приведённая площадь поражения каждого боевого элемента по живой силе 1150 м², боевой части — 25 010 м². Боевые элементы 9Н235 разработаны в рамках НИОКР «Попрыгунья». Мины РС 9Н128К2 и 9Н128КЗ снабжены механизмом самоликвидации с максимальным временем до 40 часов, мины РС 9М59 самоликвидируются через 16-24 часа[8][19][20]. При залпе 16 РС 9Н128КЗ создаётся противопехотное минное поле площадью около 150 га[21].

  • Вскрытая кассетная БЧ РС от «Урагана», видны часть секции кассеты и 6 боевых элементов[8]

    Вскрытая кассетная БЧ РС от «Урагана», видны часть секции кассеты и 6 боевых элементов[8]

  • Отработанная кассета РС с кассетной БЧ «Урагана», 1 из секции углублена в почву[8]

    Отработанная кассета РС с кассетной БЧ «Урагана», 1 из секции углублена в почву[8]

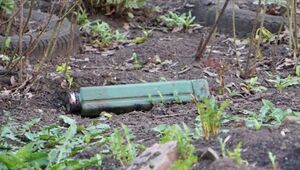

  • Противотанковая мина ПТМ-1, подобными снаряжаются кассеты БЧ РС 9М27К2[22]

    Противотанковая мина ПТМ-1, подобными снаряжаются кассеты БЧ РС 9М27К2[22]

Операторы

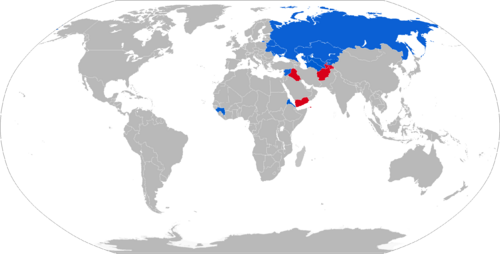

Операторы РСЗО «Ураган» на 2019 год
  •  Белоруссия — 36 9П140 «Ураган», по состоянию на 2019 год[23]
  •  Гвинея — 3 9П140 «Ураган», по состоянию на 2019 год[24], всего поставлено 4 РСЗО «Ураган»[25]
  •  Казахстан — 180 9П140 «Ураган» на хранении, по состоянию на 2019 год[26]
  •  Киргизия — 6 9П140 «Ураган», по состоянию на 2019 год[27]
  •  Молдавия — 11 9П140, по состоянию на 2019 год[28]
  •  Россия — 900 9П140 «Ураган», из них 700 на хранении, по состоянию на 2019 год[29]
  •  Сирия — некоторое количество 9П140 «Ураган», по состоянию на 2019 год[30]
  •  Туркмения — 60 9П140 «Ураган», по состоянию на 2019 год[31], по данным ОАО «Мотовилихинские заводы» всего поставлено 54 РСЗО «Ураган»[25]
  •  Украина — 70 9П140 «Ураган», по состоянию на 2019 год[32], всего поставлено 139 РСЗО «Ураган»[25]
  •  Узбекистан — 48 9П140 «Ураган», по состоянию на 2019 год[33]
  •  Эритрея — 9 9П140 «Ураган», по состоянию на 2019 год[34]. Поставлены в 2007 году из Белоруссии[35]
Бывшие операторы
  •  Афганистан — некоторое количество 9П140, по состоянию на 2010 год[36], всего поставлено 18 РСЗО «Ураган»[25]
  •  Ирак — всего поставлено 24 РСЗО «Ураган»[25]
  •  Йемен — всего поставлено 12 РСЗО «Ураган»[25]. Поставки осуществлены из Молдавии в 1994 году[37].

Боевое применение

РСЗО 9К57 широко использовалась в боевых действиях в Афганистане[15][38].

Применялась российскими вооружёнными силами во время первой и второй войн в Чечне[15][38].

Применялась российскими ВС во время Вооружённого конфликта в Южной Осетии в 2008 году[39].

«Ураганы» применялись в ходе Вооружённого конфликта на востоке Украины[40][41]

РСЗО 9К57 применялась Cирийской арабской армией во время Гражданской войны в Сирии (например, при освобождении Пальмиры[42]). Также, по некоторым данным, «Ураган» использовали российские вооружённые силы[43].

Применялась обеими сторонами в ходе специальной военной операции России на Украине.

Сравнение с аналогами

В контрбатарейном потенциале, а также глубине нанесения ударов по технике и позициям противника РСЗО «Торнадо-Г» в 1,2 раза превзошла РСЗО «Ураган», что обеспечено интеграцией в боекомплект усовершенствованных дальнобойных 122-мм реактивных снарядов 9М521 и 9М522 с более энергоэффективными разгонными твердотопливными зарядами РДТТ.[44] Максимальная дальность 9М521 до 40 км[45], 9М522 — до 37,5 км[46].

Параметры  СССР

Реактивный снаряд

9М27Ф

 СССР

Реактивный снаряд

9М27К

 США

Реактивный снаряд (в ТПК)

M26 / M26A1[47]

(сняты с вооружения)

MLRS M270

 США

Реактивный снаряд (в ТПК)

M31A2 GMLRS

РСЗО M270A1

 Израиль

Реактивный снаряд
(в ТПК)

Mk-2[48]/ Mk-4

РСЗО LAR-160

 Турция

Реактивный снаряд
(в ТПК)

TRG-230[49]

РСЗО MBRL[50]

 Турция

Реактивный снаряд
(в ТПК)

TRLG-230[51]

РСЗО MBRL[50]

 Китай

Реактивный снаряд
(в ТПК)
King Dragon 60 GR1
РСЗО SR-5[52]

Дальность 10 — 35 км 10 — 35 км 15 — 32 км/ 15 — 45 км 15 — 84 км 7 — 34 км/ 7 — 45 км 20 — 70 км 20 — 70 км 25 — 70 км
Калибр 220 мм 220 мм 227 мм 227 мм 160 мм 230 мм 230 мм 220 мм
Тип БЧ фугасная кассетная кассетная фугасная кассетная или фугасная осколочно-фугасная осколочно-фугасная фугасная
Масса БЧ 100 кг 90 кг 156 кг[53]/ ? кг 91 кг 46 кг / ? кг 42 кr 42 кr ? кг
Вес 280 кг 270 кг 306 кг / 296 кг 303 кг[54] 110 кг / ? кг 215 кг 210 кг 300 кг
Длина 4832,5 мм 5178 мм 3937 мм 3937 мм 3314 мм / 3470 мм ? мм ? мм ? мм
Управление Неуправляемый Неуправляемый Неуправляемый Корректируемый Неуправляемый Корректируемый Корректируемый Корректируемый
Автокоррекция нет нет нет Инерциальное + GPS нет Инерциальное + GPS (ГЛОНАСС) Инерциальное +

GPS (ГЛОНАСС) +
лазерное наведение

Инерциальное +

GPS + лазерное наведение

Круговое отклонение до ? м до ? м ? м до 7 м ? м до 10 м до 2 м до 3 м
Число направляющих

БМ(ПУ)

16 16 12 12 / 6

(М270 / М142)

36 12 12 12
Время полного залпа 20 сек 20 сек ? ? 18 сек ? ? ?
Время перезарядки 15 мин 15 мин 4 мин 3 мин 10 мин ? ? 10 мин
Расчёт БМ/ПУ 4 человека 4 человека 3 человека 3 человека 5-6 человек ? ? 3 человека
Боевая машина (пусковая установка) / шасси 9П140 / ЗИЛ-135ЛМ 9П140 / ЗИЛ-135ЛМ М270 / Bradley М270A1 / Bradley

M142 / FMTV

LAR-160 / М-548 MBRL / тактическое шасси 8х8 MBRL / тактическое шасси 8х8 SR-5 / Taian TA5310

Наиболее близкой по параметрам к РСЗО «Ураган» была РСЗО M270, принятая на вооружение Армии США в 1983 году. На тот момент она также была вооружена только неуправляемыми реактивными снарядами M26 с кассетной боевой частью (644 кумулятивно-осколочных субэлементов M77) и дальностью полёта до 32 км. В 1992 году M270 получила на вооружение модернизированные реактивные снаряды M26A1 (ER-MLRS), также с кассетной БЧ (518 кумулятивно-осколочных субэлементов M85) и дальностью полёта уже до 45 км. После принятия на вооружение в 2004 году для M270/M142 корректируемых реактивных снарядов M30, началось плановое уничтожение РС серии M26, а в 2009 году они были сняты с вооружения Армии США. Таким образом, с 2009 года в боекомплектах РСЗО M270/M142 (калибра 227 мм) находятся только корректируемые реактивные снаряды GMLRS серий M30 (осколочная БЧ) и M31 (фугасная БЧ).

Из наиболее известных в мире РСЗО (близких по параметрам к «Урагану») на данное время НУРСы (Mk-2, Mk-4) есть на вооружении только в израильской системе LAR-160. В то же время, по имеющейся информации[55], в 2010 году компания IMI завершила разработку 160-мм корректируемого реактивного снаряда ACCULAR для системы LAR-160. Наведение РС осуществляется корректировкой траектории полета микроракетными двигателями комбинированной GPS+инерциальной навигационной системой.

Все перечисленные в таблице системы, в отличие от «Урагана», стреляют реактивными снарядами, размещёнными в транспортно-пусковых контейнерах (ТПК). Это значительно снижает время и упрощает перезаряжание пусковой установки. Также, благодаря этому, M270, SR-5 и MBRL являются мультикалиберными системами, которые могут использовать реактивные снаряды и ракеты других калибров и тактико-технических характеристик. В частности, турецкая MBRL[50] (Multi-Barrel Rocket Launcher) предназначена для запуска как неуправляемых и корректируемых реактивных снарядов калибром 122 мм, 230 мм, 300 мм, так и оперативно-тактических ракет KHAN калибром 610 мм.

Изображения

  • БМ 9П140 в походном положении на выставке «Зброя та безпека». Киев, 2017 год

    БМ 9П140 в походном положении на выставке «Зброя та безпека». Киев, 2017 год

  • Белорусская модернизация СПУ 9П140МБ на шасси МАЗ-631705 на выставке Milex-2019. 17 мая 2019 года

    Белорусская модернизация СПУ 9П140МБ на шасси МАЗ-631705 на выставке Milex-2019. 17 мая 2019 года

  • ТЗМ 9Т452МБ на шасси МАЗ-631705 на выставке Milex-2019. 17 мая 2019 года

    ТЗМ 9Т452МБ на шасси МАЗ-631705 на выставке Milex-2019. 17 мая 2019 года

  • Транспортно-заряжающая машина 9T452 РСЗО 9К57 «Ураган»

    Транспортно-заряжающая машина 9T452 РСЗО 9К57 «Ураган»

  • Заряжание БМ 9П140 из ТЗМ 9T452

    Заряжание БМ 9П140 из ТЗМ 9T452

  • Реактивный снаряд в момент выстрела из БМ 9П140

    Реактивный снаряд в момент выстрела из БМ 9П140

  • Неразорвавшийся РС 9М27, был снабжён зарядом двигателя 9X164 и электровоспламенителем запуска 9Х317М

    Неразорвавшийся РС 9М27, был снабжён зарядом двигателя 9X164 и электровоспламенителем запуска 9Х317М

  • Приборные панели кабины БМ 9П140

    Приборные панели кабины БМ 9П140


Примечания

  1. ↑ Тактико-технические требования на опытно-конструкторскую работу: «Армейская реактивная система залпового огня» «Град-3» (после изменения «Ураган». Дата обращения: 18 августа 2011. Архивировано 14 июня 2011 года.
  2. ↑ М.Н. Барановский. 2. Назначение и характеристика конструкции БМ 9П140 // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению / А.С. Шабельская. — Михайловская артиллерийская академия, 1996. — С. 4. — 118 с.
  3. ↑ 3,0 3,1 3,2 3,3 3,4 3,5 3,6 3,7 3,8 Двигатель ЗИЛ-375 — Каталог двигателей — АвтоИнф. Дата обращения: 24 мая 2013. Архивировано 23 марта 2014 года.
  4. ↑ Журнал «АВТОТРАК» :: Архив. Дата обращения: 24 мая 2013. Архивировано 18 января 2012 года.
  5. ↑ Данные на табличке для макета боевой машины 9П140 РСЗО «Ураган» в экспозиции Народного музея истории завода АО «Мотовилихинские заводы» (г. Пермь, дата посещения музея 6.07.2009)
  6. ↑ Феськов, 2013, с. 295.
  7. ↑ Артиллерия наращивает мощь. Известия (14 декабря 2017). Дата обращения: 4 июня 2020. Архивировано 28 января 2021 года.
  8. ↑ 8,0 8,1 8,2 8,3 Орлов А. Р. Основы устройства и функционирования снарядов реактивных систем залпового огня // Тула: ТулГУ, 2002. — 156 с., илл. ISBN 5-7679-0295-X. — С. 94, 103, 117-129.
  9. ↑ Богатинов С. В ногу со временем. Российское военное обозрение (ноябрь 2009). Дата обращения: 19 января 2014. Архивировано 1 февраля 2014 года.
  10. ↑ Гуров С. В. Реактивная система залпового огня 9К512 "Ураган-1М". Дата обращения: 12 мая 2022. Архивировано 24 января 2021 года. // .
  11. ↑ Два в одном: чем уникальна новейшая реактивная система "Ураган-1М" Архивная копия от 25 апреля 2022 на Wayback Machine // 23.04.2020. «Российская газета».
  12. ↑ Три «богатыря» для сил АТО: характеристики залповых установок «Бастион». AIF.UA (ноябрь 2014). Дата обращения: 11 сентября 2016. Архивировано 30 августа 2016 года.
  13. ↑ Новітня українська РСЗВ «Буревій» пройшла вогневі випробування (ВІДЕО). Дата обращения: 8 сентября 2022. Архивировано 14 августа 2022 года.
  14. ↑ Карпенко А. В. «Оружие России». Современные реактивные системы залпового огня. — СПб.: Бастион. — С. 44—47. — 76 с.
  15. ↑ 15,0 15,1 15,2 Гуров С. В. Реактивная система залпового огня 9К57 «Ураган». Дата обращения: 31 июля 2013. Архивировано 17 августа 2013 года.
  16. ↑ Энциклопедия XXI век. Оружие и технологии России. Часть 5. Боеприпасы наземной артиллерии. Группа 13. Боеприпасы, боевые части ракет и взрывчатые вещества. Класс 1340. Неуправляемые ракеты, их боевое оснащение и составные части. — М.: Оружие и технологии, 2006. — Т. Том 12. — С. 153—156. — 848 с. — ISBN 5-93799-023-4.
  17. ↑ Фёдоров Л. А. Глава 8. Закат химической войны. Типы химических боеприпасов, которые имелись у Советской Армии к 1987 г. // Химическое вооружение — война с собственным народом (трагический российский опыт) в трёх томах. — М.: Лесная страна, 2009. — Т. 1. Долгий путь к химической войне. — С. 307—310. — 848 с. — ISBN 978-5-91505-013-5.
  18. ↑ Барановский М .Н. Глава 3. Назначение и характеристика конструкций реактивных снарядов // Реактивная система залпового огня 9К57 «Ураган». Основы устройства и подготовки к боевому применению. — М.: Издание михайловской артиллерийской академии, 1996. — С. 40—88. — 118 с.
  19. ↑ Убить все живое. РСЗО «Ураган». Боевое применение в Афганистане, Чечне, Южной Осетии Архивная копия от 13 апреля 2022 на Wayback Machine // 24.07.2020 г. «Наука и Техника» (опубликовано в журнале № 4, 2009 г.)
  20. ↑ Широкорад А. Б. Чудо-оружие СССР: Тайны советского оружия / Раздел VI: Врага всегда встретит «Ненастье». Глава 2: РСЗО «Ураган». // М.: Вече, 2005. — 352 с. ISBN 5-9533-0411-0.
  21. ↑ Гуров С. В. Реактивный снаряд 9М27К3. Дата обращения: 14 апреля 2022. Архивировано 14 апреля 2022 года.
  22. ↑ Гуров С. В. Неуправляемый реактивный снаряд 9М27К2. Дата обращения: 14 апреля 2022. Архивировано 4 июня 2022 года.
  23. ↑ The Military Balance 2019. — P. 188.
  24. ↑ The Military Balance 2019. — P. 472.
  25. ↑ 25,0 25,1 25,2 25,3 25,4 25,5 География распространения (рус.) ? (недоступная ссылка). ОАО «Мотовилихинские заводы». Дата обращения: 25 октября 2011. Архивировано 12 января 2012 года.
  26. ↑ The Military Balance 2019. — P. 191.
  27. ↑ The Military Balance 2019. — P. 193.
  28. ↑ The Military Balance 2019. — P. 194.
  29. ↑ The Military Balance 2019. — P. 197.
  30. ↑ The Military Balance 2019. — P. 369.
  31. ↑ The Military Balance 2019. — P. 211.
  32. ↑ The Military Balance 2019. — P. 213.
  33. ↑ The Military Balance 2019. — P. 217.
  34. ↑ The Military Balance 2019. — P. 467.
  35. ↑ Азербайджан приобрел вооружение в Беларуси // Новости Армении — Новости. Дата обращения: 18 августа 2011. Архивировано 14 июля 2014 года.
  36. ↑ The Military Balance 2010. — P. 356.
  37. ↑ Stockholm Internation Peace Research Institute — Arms Transfers Database. Дата обращения: 19 августа 2011. Архивировано 14 апреля 2010 года.
  38. ↑ 38,0 38,1 Карпенко А. В. Реактивная система залпового огня 9К57 «Ураган». «Бастион Карпенко». Дата обращения: 30 мая 2015. Архивировано 15 марта 2015 года.
  39. ↑ Allan Mallinson. Georgia: US training gives Georgia military advantage (англ.). The Daily Telegraph (9 августа 2008). Дата обращения: 31 мая 2016. Архивировано 19 января 2017 года.
  40. ↑ Spot report by the OSCE Special Monitoring Mission to Ukraine (SMM), 24 January 2015: Shelling Incident on Olimpiiska Street in Mariupol. OSCE. Дата обращения: 24 января 2015. Архивировано 23 февраля 2022 года.
  41. ↑ В ДНР заявили об использовании ВСУ при обстрелах Донецка РСЗО "Ураган" (рус.) ?. РенТВ (30 марта 2022). Дата обращения: 30 марта 2022. Архивировано 28 мая 2022 года.
  42. ↑ "Соколы пустыни" освободят Пальмиру. Россия-24 (20 марта 2016). Дата обращения: 31 мая 2016. Архивировано 5 июня 2016 года.
  43. ↑ Алексей Рамм. На границе турки ходят хмуро. «Военно-промышленный курьер» (10 февраля 2016). Дата обращения: 31 мая 2016. Архивировано 11 июня 2016 года.
  44. ↑ Модернизированная тульская РСЗО «Торнадо-Г» подразделений Ракетных войск и артиллерии Западного ВО ведет огонь по одному из укрепрайонов ВСУ на Сватовском фронте, обеспечивая поддержку продвижения ротно-тактических групп российской армии на Оскольском направлении, Русское оружие, 19 августа 2023 года
  45. ↑ 9М521 — 122 мм неуправляемый осколочно-фугасный реактивный снаряд с головной частью повышенного могущества, Рособоронэкспорт
  46. ↑ 9М522 — 122 мм неуправляемый осколочно-фугасный реактивный снаряд с отделяемой осколочно-фугасной головной частью, Рособоронэкспорт
  47. ↑ Lockheed Martin MLRS Rockets (M26/M30/M31). www.designation-systems.net. Дата обращения: 9 сентября 2022. Архивировано 5 мая 2009 года.
  48. ↑ LAR-160 (недоступная ссылка). web.archive.org (31 марта 2009). Дата обращения: 9 сентября 2022. Архивировано 31 марта 2009 года.
  49. ↑ Roketsan. Roketsan - TRG-230 Guided Missile (англ.). Roketsan. Дата обращения: 23 октября 2022.
  50. ↑ 50,0 50,1 50,2 Roketsan. Roketsan - MULTI BARREL Rocket Launcher (англ.). Roketsan. Дата обращения: 25 октября 2022.
  51. ↑ Roketsan. Roketsan - TRLG-230 Laser Guided Missile (англ.). Roketsan. Дата обращения: 23 октября 2022.
  52. ↑ Administrator. SR5 SR-5 Guided Multiple Launch Rocket System GMLRS MLRS 122mm 220mm | China artillery vehicles and weapon systems UK | Chinese China army military equipment armoured UK (неопр.). www.armyrecognition.com. Дата обращения: 9 сентября 2022. Архивировано 2 декабря 2016 года.
  53. ↑ 227mm MFOM (англ.). Weaponsystems.net. Дата обращения: 21 октября 2022.
  54. ↑ Wayback Machine (недоступная ссылка). web.archive.org (3 марта 2016). Дата обращения: 15 сентября 2022. Архивировано 3 марта 2016 года.
  55. ↑ 12.11.11 Израильская РСЗО Lynx - пїЅпїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅ. www.militaryparitet.com. Дата обращения: 9 ноября 2022.

Комментарии

  1. ↑ Масса снаряда без взрывателя.
  2. ↑ Кассетная головная часть содержит 30 осколочно-фугасных боевых элементов 9Н210 массой 1,85 кг. В каждом боевом элементе содержится по 370 готовых осколков по 2 г.
  3. ↑ Кассетная головная часть содержит 30 осколочных боевых элементов 9Н235 массой 1,75 кг. В каждом элементе содержится по 96 поражающих осколков весом по 4,5 г и 360 поражающих осколков весом по 0,75 г. Взрыв элементов происходит с надземным подскоком.
  4. ↑ Кассетная головная часть содержит 24 противотанковые мины нажимного типа ПТМ-1 (9Н211).
  5. ↑ Кассетная головная часть содержит 320 противопехотных мин ПФМ-1С (9Н212) в 12 кассетах 9Н223.
  6. ↑ Кассетная головная часть содержит 9 противотанковых мин электромагнитного типа ПТМ-3.
  7. ↑ Отравляющее вещество Р-55 (Зоман).

Литература

Ссылки

Источник — https://xn--h1ajim.xn--p1ai/index.php?title=Ураган_(РСЗО)&oldid=25710127
