Управляющая сетка

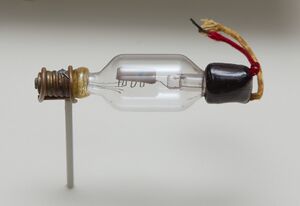

Управля́ющая се́тка — один из электродов электронной лампы, обычно ближайший к катоду, чаще всего выполняется в виде спирали вокруг катода, поддерживаемой двумя параллельными опорами.
На управляющую сетку обычно подаётся усиливаемый сигнал.
Коэффициент усиления и крутизна
Так как сетка находится ближе к катоду, чем анод, влияние приложенного к ней напряжения на ток анода пропорционально больше, чем влияние напряжения анода. Отношение приращения напряжения на аноде [math]\displaystyle{ \Delta U_a }[/math] к вызвавшему это приращение приращению напряжения сетки [math]\displaystyle{ \Delta U_g }[/math] при неизменном и фиксированном токе анода ([math]\displaystyle{ I_a =const }[/math]) называется коэффициентом усиления электронной лампы [math]\displaystyle{ \mu }[/math]:
- [math]\displaystyle{ \mu = \frac {\Delta U_a} {\Delta U_g}. }[/math]
Крутизной вольт-амперной характеристики (или просто крутизной) радиолампы называется отношение приращения анодного тока [math]\displaystyle{ \Delta I_a }[/math] к приращению напряжения на сетке [math]\displaystyle{ \Delta U_g }[/math] при постоянном напряжении на аноде [math]\displaystyle{ U_a =const }[/math] (и напряжений на прочих электродах в многоэлектродных лампах):
- [math]\displaystyle{ S = \frac {\Delta I_a} {\Delta U_g}. }[/math]
В лампах с высокими значениями крутизны и коэффициента усиления, управляющую сетку располагают на минимально возможном расстоянии от катода (десятки микрон). Уменьшение этого расстояния ограничено механической прочностью и тепловым расширением при нагреве электродов.
Механические колебания от вибраций управляющей сетки являются основным источником паразитного микрофонного эффекта радиолампы.
Условность наименования
В многоэлектродных лампах (тетродах, пентодах, гептодах и т. д.) изменение напряжения на любой из сеток отразится на анодном токе, поэтому «управляющей» называют ту сетку, которая предназначена для подачи входного сигнала. Например, в смесительных лампах по сути две управляющих сетки — для подачи преобразуемого сигнала и сигнала гетеродина, в тетродах и пентодах на экранирующую сетку могут подаваться сигналы АРУ, отрицательной обратной связи в оконечных каскадах УЗЧ («ультралинейная схема»), модуляции в АМ радиопередатчиках, гетеродина в пентодных смесителях.
Литература
- Гендин Г. С. Всё о радиолампах. — М.: Горячая линия — Телеком, 2002. — 296 с.: ил. — (Массовая радиобиблиотека; Вып. 1258)]
