Тип 90 (танк)
Тип 90 | |||
---|---|---|---|
| |||
Тип 90 | |||
Классификация | основной боевой танк | ||
Боевая масса, т | 50,2 | ||
Компоновочная схема | классическая | ||
Экипаж, чел. | 3 | ||
История | |||
Годы производства | 1990—2009 | ||
Годы эксплуатации | с 1992[1] | ||
Количество выпущенных, шт. | 341 | ||
Основные операторы |
|
||
Размеры | |||
Длина с пушкой вперёд, мм | 9755 | ||
Ширина, мм | 3430 | ||
Высота, мм | 2340 | ||
Клиренс, мм | 450 (от 200 до 600)[2] | ||
Бронирование | |||
Тип брони | модульная композитная, противоснарядная | ||
Лоб корпуса, мм/град. | 650 мм от БОПС/ 800-900 мм от КС | ||
Лоб башни, мм/град. | 800 мм от БОПС/950-1200 мм от КС | ||
Вооружение | |||
Калибр и марка пушки | 120-мм Rheinmetall L44 | ||
Тип пушки | гладкоствольная | ||
Длина ствола, калибров | 44 | ||
Боекомплект пушки | 45 | ||
Углы ВН, град. | −12…+15° | ||
Пулемёты |
1 × 12,7-мм М2, 1 × 7,62-мм Type 74 |
||
Двигатель | |||
|
|||
Подвижность | |||
Мощность двигателя, л. с. | 1500 | ||
Скорость по шоссе, км/ч | 70 | ||
Запас хода по шоссе, км | 300 | ||
Удельная мощность, л. с./т | 29,9 | ||
Тип подвески | активная, гидропневматическая | ||
Удельное давление на грунт, кг/см² | 0,96 | ||
Преодолеваемая стенка, м | 1,0 | ||
Преодолеваемый ров, м | 2,7 | ||
Преодолеваемый брод, м | 2,0 |
Тип 90 — основной боевой танк японских вооруженных сил, разработанный в 1976—1986 годах для замены танков Тип 61 и Тип 74[3]. Принят на вооружение в 1992 году.
Стоимость первой партии из 56 танков, поступивших на вооружение в 1992 году, составила 8,7 млн долларов за единицу[4]. По состоянию на 2006 год, стоимость одного серийного танка равнялась 790 млн. японских йен (6,6 млн. долл.). Первоначально планировалось выпустить от 500 до 800 танков такого типа, однако в действительности их было произведено 341.
По состоянию на 2012 год производство танков Тип 90 завершено и на вооружение сил самообороны Японии начал поступать более современный и дешёвый в производстве Тип 10.
История создания и производства
Вскоре после создания танка Тип 74, Японское Верховное командование поставило задачу конструкторам Мицубиси создать более мощный и современный, полностью отечественный танк, превосходящий советский T-72 по всем параметрам. Разработка опытного образца под названием TK-X была начата в 1976 году[5]. В 1985 году было создано два опытных образца под индексом ST-C, и в 1989 году разработка танка была завершена. На стадии разработки первые прототипы под обозначением HTC получили бронирование, сравнимое с бронированием британского танка Challenger, бронирование серийной модификации Тип 90 было усилено, защита танка способна выдерживать выстрелы собственной пушки на близких и средних дистанциях.
Танк производился компанией Мицубиси с 1990 года. Вопреки распространённому заблуждению, вызванному в первую очередь внешней схожестью Тип 90 с Leopard 2, немецкие конструкторы не участвовали в создании танка, единственный аспект, по которому проводились консультации с немецкими инженерами, касался пушки Rh120[6].
Описание конструкции
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=Japanese_Type_90_Tank_-_2.jpg&width=300)
Танк имеет классическую компоновку, с размещением отделения управления в лобовой части, боевого отделения — посередине и моторно-трансмиссионного отделения — в кормовой части. В отличие от подавляющего большинства западных основных боевых танков, на Тип 90 установлен автомат заряжания, что позволило сократить его экипаж до трёх человек — механика-водителя, наводчика и командира. Механик-водитель размещается слева. Командир танка размещается справа, а наводчик — слева, у каждого из них имеется отдельный люк для посадки/высадки.
Огневая мощь
Система управления огнём и прицельные приборы
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=Type90_training_unit.jpg&width=300)
Система управления огнём танка Тип 90 обеспечивает автоматическое сопровождение и круглосуточное поражение целей с ходу. Современная СУО включает в себя:
- перископический прицел наводчика (дневной оптический канал, тепловизионный канал на два монитора и алюминиево-иттриевый лазерный дальномер);
- перископический прицел командира стабилизированный в двух плоскостях (производства Fuji Photo Optical Company);
- 32-битный баллистический вычислитель;
- автоматизированная система ведения огня;
- двухплоскостной стабилизатор пушки.
На командирское место установлены следующие системы:
- дневной перископический прицел кратностью 3-10x производства Nikon Corporation имеет вертикальный угол обзора: +/-29° и горизонтальный угол обзора +/-90°;
- монитор с тепловизионным каналом прицела наводчика производства Fujitsu Company.
Характеристики лазерного дальномера:
- Диапазон: от 300 до 5000 м
- Дневное усиление: от 1 до 10 раз
- Ночное усиление: от 3 до 10 раз
Вооружение
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=Firing_Type_90_tank.jpg&width=300)
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=Japanese_APFSDS.jpg&width=300)

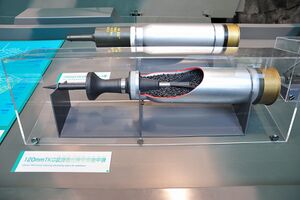

Основным вооружением танка является лицензионная 120-мм гладкоствольная пушка Рейнметалл, имеющая длину ствола 44 калибра и снабжённая автоматом заряжания. Пушка оснащена эжектором пороховых газов, термокожухом и стабилизирована в двух плоскостях. Такая же пушка установлена на американский танк M1 Абрамс и немецкий Леопард 2.
До выбора пушки Рейнметалл, японская сторона рассматривала в качестве основного варианта сначала 120-мм пушку производства Митсубиси, а затем и 135 мм орудия Дайкин Индастриз[7] повышенной дульной энергии (заявленная скорость БОПС для 135 мм орудия превышала 2000 м/с). Несмотря на огневую мощь, значительно превосходящую Rh120 низкая цена в итоге стала решающей при выборе орудия для Тип 90. 120 мм орудие Митсубиси в последующим будет установлена в танк Тип 10. Боекомплект пушки составляет 45 выстрелов, из них 20 размещены в автомате заряжания. Пушка танка оснащена автоматом заряжания, размещённым в кормовой части башни, что позволило исключить из экипажа заряжающего.
СУО Тип 90 одно из самых современных в мире, и составляет значительную стоимость танка.
Вспомогательное вооружение
- Зенитный 12,7-мм пулемет M2HB (боекомплект 660 патронов)[1]
- Спаренный с пушкой 7,62-мм Type 74 (боекомплект 2000 патронов)
Защищённость и живучесть
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=JGSDF_MBT_Type_90_at_JGSDF_PI_center_2.jpg&width=280)
Противоснарядная стойкость в лобовой проекции первого прототипа индекса STC оценивалась (к кинетическим боеприпасам) величиной 550 мм по стали. Предсерийный прототип индекса TKX имел бронирование, аналогичное бронированию Type 90 - от 550 мм до 700 мм стали. По современным представлениям Тип 90 обладает высокими показателями защищённости — во время показательного закрытого обстрела танка в присутствии японских журналистов выяснилось, что в лобовой проекции танк защищен от попадания БОПС JM33 Rh120 с дистанции 250 метров (бронепробитие JM33 на дальности 2000 м составляет 550 мм стали[8]); бортовая проекция башни выдерживает попадания снаряда БПС 35 мм Oerlikon с дистанции 1000 м; крыша корпуса и башни выдерживает осколки 155 мм осколочно фугасных снарядов[9]. Ориентировочно, по расчетам пробития боеприпасов JM33 японского производства, которыми производился обстрел, его бронирование в эквиваленте катанной гомогенной брони составляет не менее 650 мм против кинетических и 650 мм против кумулятивных боеприпасов. Японские военные в ходе обстрела сообщили журналистам, что «Type 90 по бронированию не уступает современным Абрамсам» (обстрел проводился в конце 1990-х годов). Косвенно эта информация была подтверждена заявлением Чжу Юйшэна, генерального конструктора китайского ОБТ Type 99 в интервью на главном китайском федеральном канале CCTV. Добиться подобного сочетания относительной легкости композитных блоков и высокой устойчивости к огню кинетических боеприпасов удалось благодаря применению дорогого ячеистого металло-керамического композита, производимого в сотрудничестве с «Киото керамик компани». Танк среди всех современных ОБТ западной школы танкостроения (исключая Тип 10) имеет наименьшие габариты, что дает ему большую защищенность от устаревших систем наведения и управления огнем. Желание как можно сильнее ужать танк по габаритам продиктовано как желанием сократить массу (его 50 тонн выдерживает далеко не каждый японский мост), так и желанием адаптировать его под японский экипаж (среднестатистический японец меньше среднестатистического европейца). Помимо кинетической и химической защиты танк оснащён системами быстродействующего автоматического пожаротушения, оповещения о облучении лазерным лучом и защитой от ОМП.
Противоснарядная защита
Элемент бронирования |
Лоб корпуса | Лоб башни | Борт башни |
---|---|---|---|
БПС | 600 мм | 600–700 мм | 90–110 мм |
Кумулятивные боеприпасы |
700–800 мм | 900–1200 мм | 130–150 мм |
Корпус и башня танка сварные. Броневая защита танка дифференцированная. Броня в лобовой части корпуса и башни многослойная, комбинированная. Защита бортов корпуса и башни может быть усилена за счёт съёмных модулей с разнесённым бронированием.
Активная защита
Тип 90 оснащён системой постановки дымовых (аэрозольных) завес для противодействия управляемым ракетам с лазерным самонаведением или полуавтоматическим наведением по лучу лазера, а также препятствования работе лазерных дальномеров и постановки дымовой (аэрозольной) завесы. Танк имеет деформирующую окраску. Также были предприняты мероприятия по уменьшению шумности, дымности выхлопа и заметности в ИК диапазоне.
Подвижность
Двигатель и трансмиссия
Тип 90 оснащён V-образным десятицилиндровым двухтактным дизелем Мицубиси 10ZG жидкостного охлаждения с непосредственным впрыском, турбонагнетателем и теплообменником. Мощность двигателя составляет 1500 л. с., что позволяет танку за 20 секунд с места проехать 200 метров. Ёмкость топливных баков составляет 1100 литров.
Автоматическая трансмиссия танка имеет 4 передачи вперёд и 2 назад. Тип 90 оснащён управлением на основе штурвала и комплексной системой управлением движения.
Ходовая часть
Ходовая часть шестикатковая и оснащена поддерживающими катками. Подвеска комбинированная (на крайних узлах регулируемая гидропневматическая, на остальных — торсионная). Стандартный дорожный просвет составляет 450 мм, и может изменяться в диапазоне от 200 до 600 мм. Гусеницы танка — асфальтоходные, с резинометаллическим шарниром.
Средства наблюдения, связи и навигации
Эргономика
- Автоматическое переключение передач значительно упрощает управление, снижает время на обучение механика-водителя и снижает его утомляемость во время длительной езды на танке;
- Бортовой компьютер механика-водителя.
Операторы
Оценка машины
Достоинства
- Современная система управления огнём;[32]
- Высокая удельная мощность — 29,9 л. с./т. Для сравнения: у немецкого танка Леопард 2A6M — 24,0 л. с./т, у российского Т-90 — 21,5 л. с./т;
- Применение автомата заряжания позволило уменьшить экипаж до трёх человек, снизить забронированный объём и увеличить реальную скорострельность на поле боя.
Недостатки
- На момент принятия на вооружение был одним из самых дорогих танков в мире;
- Танк трудоёмкий в производстве и оснащается большим количеством сложной электроники;
- Двухтактный двигатель танка имеет высокий удельный расход топлива;
- Отсутствует вспомогательная силовая установка.
