Коэффициент пропускания
[math]\displaystyle{ T, \tau }[/math]
Размерность безразмерная
Примечания
скалярная величина

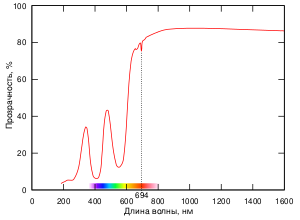

Пример спектра пропускания рубинового монокристалла толщиной 1 см в видимой и ближней инфракрасной частях спектра. На рисунке видны полосы поглощения в синей и зелёной частях спектра и узкая линия поглощения на длине волны 694 нм — длине волны излучения рубинового лазера.

Коэффицие́нт пропуска́ния — безразмерная физическая величина, равная отношению потока излучения [math]\displaystyle{ \Phi }[/math], прошедшего через среду, к потоку излучения [math]\displaystyle{ \Phi_0 }[/math], упавшему на её поверхность[1]:

[math]\displaystyle{ T =\frac{\Phi}{\Phi_0}. }[/math]

В общем случае значение коэффициента пропускания [math]\displaystyle{ T }[/math][2] тела зависит как от свойств самого тела, так и от угла падения, спектрального состава и поляризации излучения.

Численно коэффициент пропускания выражают в долях или в процентах.

Коэффициент пропускания неактивных сред всегда меньше 1. В активных средах коэффициент пропускания больше или равен 1, при прохождении излучения через такие среды происходит его усиление. Активные среды используются в качестве рабочих сред лазеров[3][4][5][6].

Коэффициент пропускания связан с оптической плотностью [math]\displaystyle{ D }[/math] соотношением:

[math]\displaystyle{ T =10^{-D}. }[/math]

Сумма коэффициента пропускания и коэффициентов отражения, поглощения и рассеяния равна единице. Это утверждение следует из закона сохранения энергии.

Производные, связанные и родственные понятия

Вместе с понятием «коэффициент пропускания» широко используются и другие созданные на его основе понятия. Часть из них представлена ниже.

Коэффициент направленного пропускания [math]\displaystyle{ T_r }[/math]

Коэффициент направленного пропускания равен отношению потока излучения, прошедшего сквозь среду, не испытав рассеяния, к потоку падающего излучения.

Коэффициент диффузного пропускания [math]\displaystyle{ T_d }[/math]

Коэффициент диффузного пропускания равен отношению потока излучения, прошедшего сквозь среду и рассеянного ею, к потоку падающего излучения.

В отсутствие поглощения и отражений выполняется соотношение:

[math]\displaystyle{ T=T_r+T_d. }[/math]

Спектральный коэффициент пропускания [math]\displaystyle{ T_\lambda }[/math]

Коэффициент пропускания монохроматического излучения называют спектральным коэффициентом пропускания. Выражение для него имеет вид:

[math]\displaystyle{ T_\lambda=\frac{\Phi_\lambda}{\Phi_{\lambda0}}, }[/math]

где [math]\displaystyle{ \Phi_{\lambda0} }[/math] и [math]\displaystyle{ \Phi_\lambda }[/math] — потоки падающего на среду и прошедшего через неё монохроматического излучения соответственно.

Коэффициент внутреннего пропускания [math]\displaystyle{ T_i }[/math]

Коэффициент внутреннего пропускания отражает только те изменения интенсивности излучения, которые происходят внутри среды, то есть потери из-за отражений на входной и выходной поверхностях среды им не учитываются.

Таким образом, по определению:

[math]\displaystyle{ T_i=\frac{\Phi_{out}}{\Phi_{in}}, }[/math]

где [math]\displaystyle{ \Phi_{in} }[/math] — поток излучения, вошедшего в среду, а [math]\displaystyle{ \Phi_{out} }[/math] — поток излучения, дошедшего до выходной поверхности.

С учетом отражения излучения на входной поверхности соотношение между потоком излучения [math]\displaystyle{ \Phi_{in} }[/math], вошедшего в среду, и потоком излучения [math]\displaystyle{ \Phi_0 }[/math], падающим на входную поверхность, имеет вид:

[math]\displaystyle{ \Phi_{in} =(1-R_{in})\Phi_0, }[/math]

где [math]\displaystyle{ R_{in} }[/math] — коэффициент отражения от входной поверхности.

На выходной поверхности также происходит отражение, поэтому поток излучения [math]\displaystyle{ \Phi_{out} }[/math], падающего на эту поверхность, и поток [math]\displaystyle{ \Phi }[/math], выходящий из среды, связаны соотношением:

[math]\displaystyle{ \Phi =(1-R_{out})\Phi_{out}, }[/math]

где [math]\displaystyle{ R_{out} }[/math] — коэффициент отражения от выходной поверхности. Соответственно, выполняется:

[math]\displaystyle{ \Phi_{out}=\frac{\Phi}{(1-R_{out})}. }[/math]

В результате для связи [math]\displaystyle{ T_i }[/math] и [math]\displaystyle{ T }[/math] получается:

[math]\displaystyle{ T_i=\frac{T}{(1-R_{in})(1-R_{out})}. }[/math]

Коэффициент внутреннего пропускания обычно используется не при описании свойств тел, как таковых, а как характеристика материалов, преимущественно оптических[7].

Спектральный коэффициент внутреннего пропускания [math]\displaystyle{ T_{i,\lambda} }[/math]

Спектральный коэффициент внутреннего пропускания представляет собой коэффициент внутреннего пропускания для монохроматического света.

Интегральный коэффициент внутреннего пропускания [math]\displaystyle{ T_A }[/math]

Интегральный коэффициент внутреннего пропускания [math]\displaystyle{ T_A }[/math] для белого света стандартного источника A (с коррелированной цветовой температурой излучения T=2856 K) рассчитывается по формуле[7][8]:

[math]\displaystyle{ T_A=\frac{\int\limits_{380}^{760} \Phi_{in,\lambda}(\lambda)V(\lambda)T_{i,\lambda}(\lambda)d\lambda}{\int\limits_{380}^{760} \Phi_{in,\lambda}(\lambda)V(\lambda)d\lambda}, }[/math]

или следующей из неё:

[math]\displaystyle{ T_A=\frac{\int\limits_{380}^{760} \Phi_{out,\lambda}(\lambda)V(\lambda)d\lambda }{\int\limits_{380}^{760} \Phi_{in,\lambda}(\lambda)V(\lambda)d\lambda}, }[/math]

где [math]\displaystyle{ \Phi_{in,\lambda}(\lambda) }[/math] — спектральная плотность потока излучения, вошедшего в среду, [math]\displaystyle{ \Phi_{out,\lambda}(\lambda) }[/math] — спектральная плотность потока излучения, дошедшего до выходной поверхности, а [math]\displaystyle{ V(\lambda) }[/math] — относительная спектральная световая эффективность монохроматического излучения для дневного зрения[9].

Аналогичным образом определяются интегральные коэффициенты пропускания и для других источников света.

Интегральный коэффициент внутреннего пропускания характеризует способность материала пропускать свет, воспринимаемый человеческим глазом, и является поэтому важной характеристикой оптических материалов[7].

Спектр пропускания

Спектр пропускания — это зависимость коэффициента пропускания от длины волны или частоты (волнового числа, энергии кванта и т. д.) излучения. Применительно к свету такие спектры называют также спектрами светопропускания.

Спектры пропускания являются первичным экспериментальным материалом, получаемым при исследованиях, выполняемых методами абсорбционной спектроскопии. Такие спектры представляют и самостоятельный интерес, например, как одна из основных характеристик оптических материалов[10].

См. также

Примечания

  1. Пропускания коэффициент // Физическая энциклопедия / Гл. ред. А. М. Прохоров. — М.: Большая Российская энциклопедия, 1994. — Т. 4. — С. 149. — 704 с. — 40 000 экз. — ISBN 5-85270-087-8.
  2. ГОСТ 8.654-2016 допускает также использование греческой [math]\displaystyle{ \tau. }[/math]
  3. ГОСТ 15093-90 «Лазеры и устройства управления лазерным излучением. Термины и определения».
  4. Справочник по лазерам. Пер. с англ. под ред. А. М. Прохорова. Тт. 1—2. — М., 1978.
  5. Звелто О. Физика лазеров. Пер. с англ. 2-е изд. — М., 1984.
  6. Карлов Н. В. Лекции по квантовой электронике. — М., 1983.
  7. 7,0 7,1 7,2 Бесцветное оптическое стекло СССР. Каталог. Под ред. Петровского Г. Т.. — М.: Дом оптики, 1990. — 131 с. — 3000 экз.
  8. Зверев В. А., Кривопустова Е. В., Точилина Т. В. Оптические материалы. Часть 1. — Санкт-Петербург: ИТМО, 2009. — С. 95. — 244 с.
  9. ГОСТ 8.332-2013 «Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения. Общие положения»
  10. Цветное оптическое стекло и особые стекла. Каталог. Под ред. Петровского Г. Т.. — М.: Дом оптики, 1990. — 229 с. — 1500 экз.

Литература

  • ГОСТ 8.654-2016 «Государственная система обеспечения единства измерений. Фотометрия. Термины и определения»
  • ГОСТ 7601-78 «Физическая оптика. Термины, буквенные обозначения и определения основных величин»
  • ГОСТ Р 8.829-2013 «Государственная система обеспечения единства измерений. Методика измерений оптической плотности (коэффициента пропускания) и мутности пластин и пленок из полимерных материалов»
  • Физический энциклопедический словарь. — Советская энциклопедия, 1984. — С. 590.
