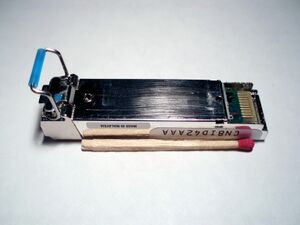

SFP-модуль. Вид сбоку. Справа видна контактная группа SFP.
SFP-модуль с установленной заглушкой со стороны оптических разъемов.

SFP (англ. Small Form-factor Pluggable) — промышленный стандарт модульных компактных приёмопередатчиков (трансиверов), используемых для передачи и приема данных в телекоммуникациях.

Назначение

Модули SFP используются для присоединения платы сетевого устройства (коммутатора, маршрутизатора или подобного устройства) к оптическому волокну или неэкранированной витой паре, выступающими в роли сетевого кабеля.

Модуль SFP пришёл на смену более громоздкому модулю GBIC. Модуль имеет разъём, сопоставимый по размеру с разъёмом 8P8C, то есть позволяет на 1 юните (1U) 19-дюймового телекоммуникационного оборудования разместить до 48 оптических портов.

Наиболее распространённые области применения SFP-модулей — передача данных в телекоммуникационных сетях на скоростях выше 100 Mbps с использованием следующих технологий:

Также встречаются универсальные SFP-модули, которые способны транспортировать как 100 Мбит Ethernet, 1 Гбит Ethernet, так и STM4 и STM16-потоки.

В основном, для подключения к модулю используется один разъем типа LC или SC (такие модули еще называют "одноглазыми") либо два разъема LC ("двуглазые" модули). Оптические модули с одним разъемом мультиплексируют сигнал, обеспечивая дуплексную передачу по одному волокну. Такие модули обычно содержат в своем названии маркировку Bi-Directional, BiDi, или название технологии мультиплексирования (WDM,DWDM,CWDM...). Также существуют модули с электрическим интерфейсом и разъёмом RJ45.

Для использования в 10 Гбит сетях появились новые форм-факторы модулей XFP, X2, XENPAK. Они отличаются большими габаритами, чем SFP. Также популярна модификация разъема SFP для скоростей в 10 Гбит - SFP+. Стандартно используются разъёмы типа LC или SC.

Типы SFP-модулей

Доступны SFP модули в вариантах для различных типов физического носителя (медные кабели с витой парой, многомодовые или одномодовые волоконно-оптические кабели) и с различными характеристиками приёмника (RX) и передатчика (TX) для волоконно-оптических кабелей, что позволяет выбирать для использования соответствующую комбинацию из принимающего и передающего каналов для обеспечения необходимой оптической или электрической досягаемости, исходя из используемого (доступного) типа физического носителя. Трансиверы также различаются по дальности и скорости передачи. Модули SFP обычно доступны в нескольких различных категориях.[источник не указан 790 дней]

Разновидности SFP-модулей и их обозначения
Обозначение Стандарт Дата ввода Состояние Размер Обратная совместимость MAC block to a PHY chip Тип носителя Тип разъёма (коннектора) Кол-во каналов Примечания
100 Mbit/s SFP SFF INF-8074i 2001-05-01 Шаблон:Active 113.9 mm2 none MII Оптика, медь LC, RJ45 1
1 Gbit/s SFP SFF INF-8074i 2001-05-01 Шаблон:Active 113.9 mm2 100 Mbit/s SFP* SGMII Оптика, медь LC, RJ45 1
1 Gbit/s cSFP Шаблон:Active 113.9 mm2 Оптика LC 2
10 Gbit/s SFP+ SFF SFF-8431 4.1 2009-07-06 Шаблон:Active 113.9 mm2 1 Gbit/s SFP XGMII Оптика, медь, DAC LC, RJ45 1
25 Gbit/s SFP28 SFF SFF-8402 2014-09-13 Шаблон:Active 113.9 mm2 10 Gbit/s SFP+ Оптика, DAC LC 1
50 Gbit/s SFP56 Шаблон:Active 113.9 mm2 Оптика, DAC LC 1
4 Gbit/s QSFP SFF INF-8438 2006-11-01 Шаблон:Active 156 mm2 none GMII 4
40 Gbit/s QSFP+ SFF SFF-8683 2012-04-01 Шаблон:Active 156 mm2 none XGMII Оптика. DAC LC, MTP/MPO 4 CWDM
50 Gbit/s QSFP28 SFF SFF-8665 2014-09-13 Шаблон:Active 156 mm2 QSFP+ Оптика, DAC LC 2
100 Gbit/s QSFP28 SFF SFF-8665 2014-09-13 Шаблон:Active 156 mm2 none Оптика, DAC LC, MTP/MPO-12 4 CWDM
200 Gbit/s QSFP56 SFF SFF-8665 2015-06-29 Шаблон:Active 156 mm2 none Оптика, DAC LC, MTP/MPO-12 4
400 Gbit/s QSFP-DD SFF INF-8628 2016-06-27 Шаблон:Active 156 mm2 QSFP+, QSFP28[1] Оптика, DAC LC, MTP/MPO-16 8 CWDM

Разновидности SFP-модулей для волоконно-оптических кабелей по длинам волн и их обозначения:

  • 850 нм 550 м MMF — SX
  • 1310 нм 10 км SMF — LX
  • 1550 нм (40 км — EX, 80 км — ZX, 120 км — EZX) и DWDM.
  • 1310/1550 нм 10 км SMF — BX

Существует также CWDM и одноволоконные двунаправленные (1310/1550 нм UpStream/DownStream) SFP-модули.

  • 1270~1610 нм 40 км,80 KM, SMF — CWDM[2]

Технические характеристики Ethernet SFP-модулей

  • Спецификации: SFF-8074i
  • Скорость работы: 1250 Мбит/с
  • Стандарт: IEEE802.3z
  • Допускается «горячая» замена модуля, без выключения электропитания оборудования (hot-swap)
  • Тип оптического волокна: многомодовое (MM) или одномодовое (SM)
  • Напряжение питания: 3,3 В
  • Габаритные размеры: 14,60 x 56,60 x 13,35 мм
  • Характеристики лазера: класс 1, удовлетворяет требованиям: EN 60825-1, 21 CFR 1040.10 и 1040.11. Излучение лазера безопасно для глаз.

Digital Diagnostics Monitoring

Основная статья: DDM

Современные оптические SFP-модули имеют поддержку цифрового мониторинга диагностики (Digital Diagnostics Monitoring — DDM), функционирующего в соответствии с отраслевым стандартом SFF-8472. Другими словами, эта функция также известна как функция цифрового оптического контроля (digital optical monitoring — DOM).
