SCART
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=Scart-Stecker.jpg&width=250)
SCART (фр. Syndicat des Constructeurs d'Appareils Radiorécepteurs et Téléviseurs — «Объединение производителей радиоприёмников и телевизоров») — европейский стандартный тип соединителя для подключения мультимедийных устройств, таких как телевизор, видеомагнитофон, DVD-проигрыватель. Другие названия: EuroSCART, Peritel, евроразъём, Euro-AV.
Применение
SCART унифицирует соединения различных устройств, он объединяет все необходимые сигналы в одном 21-контактном соединителе. Большинство имеющихся на рынке жидко-кристаллических телевизоров оснащены минимум одной розеткой типа SCART.
Через SCART возможна передача аналоговых и цифровых команд. Например, если включить видеомагнитофон, то автоматически включается и телевизор. Протокол управления видеотехникой CEC, передаваемый через соединитель SCART, позволил упростить настройку различной техники посредством одного пульта. Например, с пульта телевизора можно запрограммировать видеомагнитофон на запись в заданное время со спутникового или кабельного цифрового ресивера.
Конструкция соединителя не даёт возможности подключить его неправильно. Недостатком соединителя является то, что для его соединения и отсоединения нужно приложить значительную физическую силу.
Разработка
До появления стандарта SCART использовалось большое количество разных соединителей, что часто затрудняло соединение устройств, произведённых разными компаниями. Различия имелись в конструктивном исполнении, так и в спецификациях сигналов.
В 1978 году во Франции был разработан стандарт SCART. С 1981 года во Франции было запрещено продавать телевизоры, не оснащённые розеткой типа SCART. Уже с 1984 года SCART стал стандартом в европейских странах.

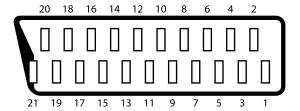

Цоколёвка соединителя
№ контакта | Функциональная группа | Имя цепи | Общий вывод | Назначение (со стороны телевизора) | Уровень сигнала (размах), В | Входное и выходное сопротивление | Цвет соединителя |
---|---|---|---|---|---|---|---|
1 | Audio | AOR | 4 | Выход правого звукового канала | +0,2…+2 (+0,5 эффективный) | < 1 кОм | Зелёный |
2 | Audio | AIR | 4 | Вход правого звукового канала | +0,2…+2 (+0,5 эффективный) | > 10 кОм | Красный |
3 | Audio | AOL | 4 | Выход левого звукового канала (или моно) | +0,2…+2 (+0,5 эффективный) | < 1 кОм | Чёрный |
4 | Audio | AGND | - | Общая «земля» для звуковых каналов | |||
5 | RGB | B GND | - | «Земля» для синего сигнала | |||
6 | Audio | AIL | 4 | Вход левого звукового канала (или моно) | +0,2…+2 (+0,5 эффективный) | > 10 кОм | Белый |
7 | RGB | B | 5 | Вход синего сигнала B | Размах +0,7 | 75 Ом | |
8 | S&AR | SWTCH | 14 | Переключение телевизора на AV-источник и установка соотношения сторон изображения | +0…+2 → TV +5…+8 → AV/16:9 +9,5…+12 → AV/4:3 |
вход > 10 кОм, выход < 1 кОм | |
9 | RGB | G GND | - | «Земля» для зелёного сигнала | |||
10 | Data2 | CLKOUT | 14 | Data2 (I²C) линия синхронизации | |||
11 | RGB | G | 9 | Вход зелёного сигнала G | Размах +0,7 | 75 Ом | |
12 | Data2 | DATA | 14 | Data2 (I²C) линия данных | |||
13 | RGB/S-Video | R GND | - | «Земля» для красного сигнала / Общий C-канала S-Video | |||
14 | Data2/S&AR | DATAGND | - | Data/Clock I²C, общий | |||
15 | RGB/S-Video | R | 13 | Вход/выход красного сигнала R / C-канал S-Video | Размах +0,7 | 75 Ом | |
16 | FastSwitch | BLNK | 18 | Сигнал переключения CVBS/RGB (FastSwitch), сигнал гашения | +1…+3 (лог. «1») → RGB +0…+0,4 (лог. «0») → CVBS |
75 Ом | |
17 | CVBS/S-Video | VGND | - | Общий для CVBS / Y-канала S-Video | |||
18 | FastSwitch | BLNKGND | - | Общий для FastSwitch (контакт 16) | |||
19 | CVBS/S-Video | VOUT | 17 | Выход композитного видеосигнала / Выход Y-канала S-Video | Размах 0,7 | 75 Ом | Синий |
20 | CVBS/S-Video | VIN | 17 | Вход композитного видеосигнала / Вход Y-канала S-Video | Размах 0,7 | 75 Ом | Жёлтый |
21 | Chassis | SHIELD | - | Заземление корпуса |
