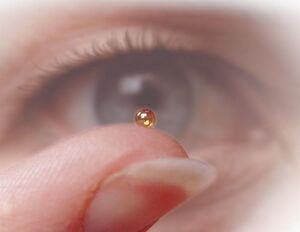

Капсула с D-T смесью
(мишень для лазеров)

National Ignition Facility, NIF  [англ.], Национальный комплекс лазерных термоядерных реакций США (буквальный перевод названия — Национальный зажигательный объект; вариант перевода — Национальная зажигательная лаборатория[1]) — научный комплекс по исследованиям инерциального термоядерного синтеза, инициируемого лазерным излучением. Находится в Ливерморской национальной лаборатории им. Лоуренса в городе Ливермор в штате Калифорния. Директор проекта NIF — физик Эдвард Мозесruen (Edward Moses).

В отличие от реакторов типа токамак, необходимые для начала термоядерной реакции условия создаются в NIF облучением миниатюрной мишени мощным лазером[1].

Помимо изучения управляемого термоядерного синтеза, NIF используется для проверки компьютерных моделей поведение ядерного оружия для Агентства ядерной безопасности СШАruen (NNSA), и в первое время существования установки это было её основное применение[1].

Конструкция и принцип действия

Назначение NIF — исследование управляемого термоядерного синтеза с инерциальным конфайнментом (от англ. confinement — удержание) и непрямым лазерным обжатием. Инерциальное удержание означает, что нагрев капсулы с термоядерным топливом производится настолько быстро, что благодаря инерции образовавшаяся в результате нагрева плазма не успевает разлететься, атомы топлива не успевают рассеяться в окружающем пространстве и в реакторной капсуле на краткое время создаётся сочетание температуры и давления, необходимое для преодоления кулоновского отталкивания протонов. Подобный принцип применён в термоядерной бомбах, где разогрев и обжатие дейтерида лития осуществляет инициирующий ядерный взрыв[1].

В NIF используется мишень-хольраум, внутри которой подвешена миниатюрная металлическая сфера, в которую залита охлаждённая до 15 К смесь дейтерия и трития. Импульс инфракрасного лазера определённой формы (временная характеристика импульса строго регламентируется) расщепляется на 192 луча, каждый лучик проходит четыре раза через свой лазерный усилитель, каждый из усиленных лучей попадает в свой узел преобразования частоты, где исходное инфракрасное излучение превращается в ультрафиолетовое. Ультрафиолетовые лучи направляются в систему фокусировки и через окна в мишени-хольрауме освещают её внутренние стенки, выбивают из них фотоны рентгеновского излучения, которые уже нагревают и обжимают сферу с термоядерным топливом. Точность фокусировки лучей ультрафиолета составляет 10 мкм. За 10 нс мишень нагревается до 3 млн градусов, внешние слои капсулы с топливом испаряются, отдача давит на внутренние слои капсулы, что на 2 наносекунды обеспечивает давление около 200 млрд атмосфер, мишень сжимается приблизительно в 30 раз до плотности 1–1,3 кг/см³ (в 100 раз большей, чем у свинца), и в центре мишени начинается реакция слияния ядер, которая длится несколько десятков пикосекунд[1].

Мощность импульса лазерной установки достигает 500 ТВт. На мишень попадает ультрафиолет с длиной волны 351 нм. Температура в центре мишени достигает 100 миллионов градусов. Дейтерий-тритиевая смесь в центре мишени сжимается до плотности около 1 кг/см3, давление эквивалентно 300 миллиардам атмосфер[2][3]

В мишени протекает термоядерная реакция:

[math]\displaystyle{ {}^{2}_{1}\mbox{H} + {}^{3}_{1}\mbox{H} \rightarrow {}^{4}_{2}\mbox{He} + {}^{1}_{0}\mbox{n} + 17,6 \mbox{ MeV}. }[/math]

— ядро дейтерия и ядро трития сливаются с образованием ядра гелия (альфа-частицы) и нейтрона, выносящего большую энергию (17,6 МэВ).

Мощность этой термоядерной реакции, протекающей за пикосекунды цикла работы установки, сравнима с мощностью солнечного излучения, попадающего на Землю[1].

  • Схема реакции дейтерий-тритий

    Схема реакции дейтерий-тритий

  • Энерговыделение термоядерной реакции за 2011–2021 годы

    Энерговыделение термоядерной реакции за 2011–2021 годы

Затраты энергии на инициирование реакции составляют около 400 МДж, расходы энергии на вспомогатеьны нужды – ещё около 100 МДж, при этом выход энергии в экспериментах в 2021 году достигнут 3,05 МДж, Итоговый энергетический баланс NIF отрицательный, это не энергетичесаая, а исследовательская установка. Более того, в её конструкции нет электрических генераторов, и полученное в ходе реакции тепло рассеивается с помощью градирен[1].

Теория инерциального термоядерного синтеза

Основная статья: Инерциальный управляемый термоядерный синтез

В 1957 году создатель термоядерной бомбы Эдвард Теллер в 1957 году обсуждал с коллегами вариант получения энергии при взрыве термоядерного устройства малой мощности в трехсотметровой полости в толще гранита[1].

Лазерное обжатие термоядерной мишени придумал изобретатель лазера советский физик Николай Басов. В 1964 году он с коллегами опубликовал в Журнале экспериментальной и теоретической физики работу, в которой описал нагрев плазмы лазерным излучением, а в 1968 году — результаты эксперимента, в котором они наблюдали нейтроны при облучении дейтерида лития мощным лазером. Затем американский физик из Ливерморской национальной лаборатории Джон Накколсruen (англ. John Hopkin Nuckolls) опубликовал в 1972 году статью с эскизным описанием и установки для лазерного термоядерного синтеза и расчётом её коммерческой эффективности[1].

Накколс с соавторами описал преимущество лазерного обжатия перед механическим — по их расчётам выходило, что необходимую для зажигания термоядерной реакции плотность вещества можно достигнуть посредством равномерного облучения сферической мишени лазерами. Предел давления, достижимой химическим взрывом — 107 атм, а лазерное обжатие по их расчётам должно дать давление 108–1011 и более атмосфер[1].

Группа Накколса предложила установку, в которой лазерные импульсы, несущие огромную энергию сразу со всех сторон, должны были испарить внешние слои миллиметровой сферической мишени, которые при этом будут давить на вещество в её центре, и там получатся давление и температура, достаточные для запуска термоядерной реакции в смеси дейтерия и трития. Начавшаяся реакция при этом дожна была «поджечь» и остальное вещество мишени[1].

Теоретические разработки показали, что для обжатия газообразной мишени нужна энергия лазеров порядка 100 МДж, что было недостижимо на тот момент. поэтому исследователи придумали вариант твёрдой мишени из замороженной дейтерий-тритиевой смеси. Холодная мишень за счёт механической прочности и ударной волной сжатия в твёрдом теле должна была разогреть центр мишени, что требовало энергии облучения около 2–3 МДж.

В дальнейшем учёные предложли принцие непрямого обжатия — свет лазеров облучал контейнер, внутри которого располагается мишень. Под воздействием лазерного излучения внутренние стенки контейнера излучают рентгеновские фотоны, которые уже облучают мишень. Такой контейнер получил название хольраум (от нем. hohlraum — пустое пространство, полость — этот термин был испольвзаон Максом Планком для описания модели абсолютно чёрного тела). Преобразование лазерного излучения в рентгеновское достаточно эффективно — расчётный выход рентгеновских фотонов должен составлять 70–80 % энергии лазерного излучения[1].

История NIF

Строительство научного комплекса NIF началось в 1997 году, официальная закладка фундамента основного здания NIF состоялась 29 мая 1997 года[4].

На возведение всего комплекса ушло 12 лет и примерно $4 млрд.[источник не указан 575 дней]

31 марта 2009 года было объявлено об окончании строительства NIF[5]. В этом же году был проведён первый пробный запуск.

К 30 сентября 2012 года, после проведения более чем тысячи экспериментов, проекту так и не удалось продемонстрировать термоядерную реакцию. Проект оказался на грани закрытия, вопрос о его дальнейшем финансировании был поставлен перед Конгрессом США[6][7].

В 2018 году, после серии технических улучшений, проекту удалось продемонстрировать термоядерную реакцию, выделившую 3,6 % от входной энергии лазера[8].

В эксперименте в августе 2021 года в термоядерной реакции выделилось 1,3 МДж, примерно 70 % от входной энергии лазеров накачки. Этого удалось достичь, заменив водород-дейтериевую мишень на алмазную, благодаря чему возросло поглощение вторичных рентгеновских лучей, создаваемых лазерным импульсом, что в свою очередь увеличило эффективность имплозии[9]. Однако последующие попытки воспроизвести этот результат не были успешными. В октябре 2021 года и позднее удалось достичь выхода в 400–700 КДж, в два и более раз меньше 1,3 МДж. Эта энергия не достигает установленных учёными значений для порога зажигания самоподдерживающейся термоядерной реакции[10].

В эксперименте 5 декабря 2022 года ученые впервые в истории добились положительного выхода энергии в ходе реакции термоядерного синтеза, удалось получить около 3,15 мегаджоуля энергии, что превысило использованную в лазерах энергию — 2,05 мегаджоуля. Энергии было получено даже больше, чем планировалось, что привело к повреждению диагностического оборудования и усложнило анализ результатов[11][12][13]. При этом для накачки системы лазеров потребовалась энергия, превышающая 400 МегаДжоулей[14].
