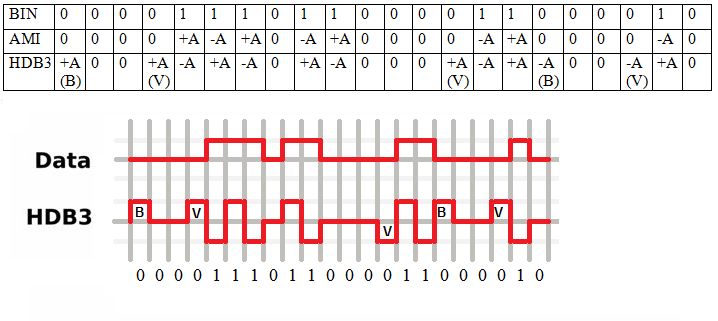

Пример формирования HDB3 кода

HDB3 (high density bipolar of order 3) код (иногда в литературе встречается название CHDB (Compatible High Density Binary)) — один из способов линейного кодирования (физического кодирования, канального кодирования, цифровое кодирование, манипуляция сигнала). Применяется при передаче данных на расстояние по цифровому каналу связи. Является трехуровневым. Формирования кода выполняется следующим образом: в каждые 4 нуля заменяются 4 символами в которых имеется хотя бы один сигнал V. Для подавления постоянной составляющей полярность сигнала V чередуется при последовательных заменах. Для замены используются два способа:

• если перед заменой исходный код содержал нечётное число единиц то используется последовательность 000V;
• если перед заменой исходный код содержал чётное число единиц то используется последовательность 100V.

где V-сигнал единицы запрещённого для данного сигнала полярности.

Основная статья: Физическое кодирование

Достоинства

• Исправляет любые 4 подряд идущих нуля в исходной последовательности

Недостатки

• Обеспечивает слабую самосинхронизацию по сравнению с кодом Манчестер-II
• Узкая полоса пропускания передающего и приёмного устройства для формируемого сигнала

Область применения

• Для организации цифровых потоков со скоростью 2,048 Мбит/с

См. также

• NRZ
• NRZI
• RZ
• AMI
• ADI
• Манчестер-II
• Физическое кодирование
• Потенциальный код 2B1Q
• Код Миллера
• 4B3T
• MLT-3

Литература

• Стандарты открытых кабельных систем. Основные понятия: методы кодирования, схема передачи, спектр сигнала, однополосный и двухполосный сигналы
• Гольдштейн Борис Соломонович. Протоколы сети доступа. — БХВ-Петербург. — 2005.
• Передача дискретных сообщений: Учебник для вузов/ В. П. Шувалов, Н. В. Захарченко, В. О. Шварцман и др. ; Под ред. В. П. Шувалова. — М.: Радио и связь, —1990—464 ISBN: 5-256-00852-8
• Слепов Н.Н. Синхронные цифровые сети SDH. - М.: Эко-Трендз, -1998, 148c. ISBN - 5-88405-002-X
