155-мм гаубица M114
| 155 mm Howitzer M114 | |
|---|---|
_20070408.JPG) | |
| Калибр, мм | 155 |
| Экземпляры | 6000 |
| Расчёт, чел. | 11 |
| Скорострельность, выстр/мин | 2 (первые 4 минуты) |
| Дульная скорость, м/с | 564 |
| Максимальная дальность, м | 14 600 |
| Ствол | |
| Длина ствола, мм/клб | 3789/24,4 |
| Длина канала ствола, мм/клб | 3564/23 |
| Масса | |
| Масса в походном положении, кг | 5800 |
| Масса в боевом положении, кг | 5600 (М1А2), 5427 (М114) |
| Габариты в походном положении | |
| Длина, мм | 7315 |
| Ширина, мм | 2438 |
| Высота, мм | 1803 |
| Углы обстрела | |
| Угол ВН, град | −2…+63° |
| Угол ГН, град | −24…+25° |
155 mm Howitzer M114 — американская полевая гаубица периода Второй мировой войны. Была разработана в 1939—1941 годах для замены устаревшей 155-мм гаубицы Шнейдера времён ещё Первой мировой войны, чтобы занять в системе вооружений место между лёгкой 105-мм полевой M2 и корпусными орудиями тяжёлой артиллерии. Серийно производилась, под обозначением M1, с октября 1942 по июнь 1945 года, всего было выпущено 4035 орудий этого типа (1942 — 19, 1943 — 1469, 1944 — 1949, 1945 — 598). Пик производства в 206 гаубиц пришелся на июнь 1944 года.
Была, после M2, наиболее распространённым полевым орудием войск США во Второй мировой войне и использовалась ими на всех театрах военных действий. После войны была модернизирована и получила обозначение M114. Выпуск модернизированной гаубицы продолжался до 1953 года. Данной версии было выпущено около 2000. Она оставалась на вооружении войск США на протяжении нескольких десятилетий, применялась в Корейской и Вьетнамской войнах, прежде чем была заменена новой 155-мм гаубицей M198. Поставлялась во множество стран, в ряде которых всё ещё остаётся на вооружении на 2008 год, и использовалась во многих региональных конфликтах.
Конструкция
Гаубица имеет ствол-моноблок, поршневой затвор Велина, гидравлический тормоз отката и гидравлический накатник. Уравновешивающий механизм пружинного типа с горизонтальным расположением пружин. В боевом положении колёса вывешиваются и гаубица упирается на передний откидной упор. Для стрельбы используются семь переменных зарядов.
Боевое применение
После окончания Второй Мировой наиболее активно гаубицы M114 применялись в ходе войны во Вьетнаме. Большое количество американских и южновьетнамских орудий было захвачено Северным Вьетнамом. В ходе операции Lam Son 719 было задействовано 48 южновьетнамских и 28 американских 155-мм орудий. В ходе боевых действий южновьетнамцы потеряли 26 орудий, в основном от контрбатарейной борьбы.[1] В 1975 году северовьетнамцы захватили около 250 орудий M114.[2]
Другим крупным конфликтом с участием гаубиц M114 стала ирано-иракская война. К началу войны Иран имел 150 орудий M114, к концу войны оставалось 70.[3]
Модернизации
В ряде стран гаубицу модернизировали аналогично с M109 (САУ), оснастив новым стволом длиной 39 калибров от M284. Нарезку сделали постоянного шага 20 калибров на оборот. Всего было 48 нарезов. Объём зарядной каморы составляет 18 845 см³. На ствол навинчивается трёхкамерный дульный тормоз. Гаубица получила эжектор.
На вооружении
Современные операторы
Австрия — некоторое количество[4]
Босния и Герцеговина — 119 M114A2, по состоянию на 2010 год[5]
Бразилия:
- Армия Бразилии — 95 M114, по состоянию на 2010 год[6]
- Морская пехота Бразилии — 8 M114, по состоянию на 2010 год[7]
Венесуэла — 12 M114, по состоянию на 2010 год[8]
Вьетнам — некоторое количество, по состоянию на 2010 год[9]
Греция — 129 M114, по состоянию на 2010 год[10]
Израиль — 50 M114A1 на хранении, по состоянию на 2010 год[11]
Иордания — 18 M114, по состоянию на 2010 год[12]
Иран — 70 M114, по состоянию на 2010 год[13]
Испания — 52 M114, по состоянию на 2010 год[14]
Йемен — 15 M114, по состоянию на 2010 год[15]
Республика Корея — некоторое количество, по состоянию на 2010 год[16]
Лаос — 12 M114, по состоянию на 2010 год[17]
Ливан — 18 M114A1, по состоянию на 2010 год[18]
Марокко — 20 M114, по состоянию на 2010 год[19]
Пакистан — 144 M114, по состоянию на 2010 год[20]
Перу — 36 M114, по состоянию на 2010 год[21]
Португалия — 38 M114A1, по состоянию на 2010 год[22]
Саудовская Аравия — 50 M114, по состоянию на 2010 год[23]
Судан — 12 M114A1, по состоянию на 2010 год[24]
Таиланд — 50 M114, по состоянию на 2010 год[25]
Китайская Республика — 250 T-65, по состоянию на 2010 год[26]
Тунис — 12 M114A1, по состоянию на 2010 год[27]
Турция — 517 M114A1 и M114A2, по состоянию на 2010 год[28]
Уругвай — 8 M114A1, по состоянию на 2010 год[29]
Филиппины — 12 M114/M-68, по состоянию на 2010 год[30]
Эквадор — 12 M114, по состоянию на 2010 год[31]
Бывшие операторы
США — сняты с вооружения
Аргентина — некоторое количество[4], сняты с вооружения[32]
Бельгия — некоторое количество[4], сняты с вооружения[33]
Германия — некоторое количество[4], сняты с вооружения[34]
Дания — не менее 97 M114/M139[35], сняты с вооружения[36]
Италия — некоторое количество[4], сняты с вооружения[37]
Ливия — некоторое количество[4], сняты с вооружения[38]
Нидерланды — не менее 20 M114 и 80 M114/M139[39], сняты с вооружения[40]
Норвегия — не менее 46 M114/M-139[41], сняты с вооружения[42]
Сингапур — некоторое количество[43], сняты с вооружения[44]
Югославия — некоторое количество, сняты с вооружения[4]
Япония — некоторое количество[4], сняты с вооружения[45]
Аналоги
Сравнительная характеристика
-
-
Колесо, двигатель и сидение самодвижущегося варианта -

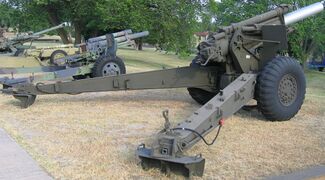

155-мм гаубица М-114 в музее армейской полевой артиллерии США -
Вид сзади-слева
Примечания
- ↑ Lam Son 719 [Illustrated Edition]. Major-General Nguyen Duy Hinh. U.S. ARMY CENTER OF MILITARY HISTORY. WASHINGTON, D.C. 1979. P.127,139
- ↑ Arsenal of Democracy II: American Military Power in the 1980s and the Origins of the New Cold War: With a Survey of American Weapons and Arms E. Tom Gervasi. Grove Press. 1981
- ↑ The Iran-Iraq War. Pierre Razoux, Harvard University Press, 2015. P.523
- ↑ 4,0 4,1 4,2 4,3 4,4 4,5 4,6 4,7 C. F. Foss. Artillery of the World. — Shepperton, Surrey: Ian Allan Publishing, 1974. — P. 111. — 192 p. — ISBN 0-71100-505-2.
- ↑ The Military Balance 2010. — P. 179.
- ↑ The Military Balance 2010. — P. 70.
- ↑ The Military Balance 2010. — P. 71.
- ↑ The Military Balance 2010. — P. 97.
- ↑ The Military Balance 2010. — P. 433.
- ↑ The Military Balance 2010. — P. 137.
- ↑ The Military Balance 2010. — P. 255.
- ↑ The Military Balance 2010. — P. 258.
- ↑ The Military Balance 2010. — P. 251.
- ↑ The Military Balance 2010. — P. 161.
- ↑ The Military Balance 2010. — P. 277.
- ↑ The Military Balance 2010. — P. 414.
- ↑ The Military Balance 2010. — P. 416.
- ↑ The Military Balance 2010. — P. 261.
- ↑ The Military Balance 2010. — P. 265.
- ↑ The Military Balance 2010. — P. 368.
- ↑ The Military Balance 2010. — P. 92.
- ↑ The Military Balance 2010. — P. 155.
- ↑ The Military Balance 2010. — P. 270.
- ↑ The Military Balance 2010. — P. 327.
- ↑ The Military Balance 2010. — P. 430.
- ↑ The Military Balance 2010. — P. 427.
- ↑ The Military Balance 2010. — P. 274.
- ↑ The Military Balance 2010. — P. 165.
- ↑ The Military Balance 2010. — P. 96.
- ↑ The Military Balance 2010. — P. 423.
- ↑ The Military Balance 2010. — P. 80.
- ↑ The Military Balance 2010. — P. 64.
- ↑ The Military Balance 2010. — P. 120.
- ↑ The Military Balance 2010. — P. 135.
- ↑ The Military Balance 2007. — P. 108.
- ↑ The Military Balance 2010. — P. 139.
- ↑ The Military Balance 2010. — P. 142.
- ↑ The Military Balance 2010. — P. 262.
- ↑ The Military Balance 2007. — P. 130.
- ↑ The Military Balance 2010. — P. 149.
- ↑ The Military Balance 2007. — P. 132.
- ↑ The Military Balance 2010. — P. 151.
- ↑ The Military Balance 2007. — P. 371.
- ↑ The Military Balance 2010. — P. 425.
- ↑ The Military Balance 2010. — P. 408.
Литература
- S. J. Zaloga. US Field Artillery of World War II. — London: Osprey Publishing, 2007. — 48 p. — (New Vanguard № 131). — ISBN 1-84603-061-1.
См. также
- Raad-2 — иранская гусеничная самоходная артиллерийская установка с орудийной частью М114.
- Хутарз — иранская колёсная самоходная артиллерийская установка с орудийной частью М114.
- HM41 — иранская модификация гаубицы M114.
- KH179 — южнокорейская модификация М114.
