10K (разрешение)

10K — обозначение разрешающей способности в цифровом кинематографе и компьютерной графике, приблизительно соответствующее 10000 пикселей по горизонтали. Разрешение UltraWide 10K было добавлено в HDMI 2.1. Ожидается, что это разрешение будет использоваться в компьютерных мониторах и на текущий момент не является стандартным форматом в цифровом телевидении и цифровой кинематографии, которые имеют разрешение 4K и разрешение 8K. UW10K рассматривается как преемник мониторов с соотношением сторон видео ≈21:9.

Размеры кадра с разрешениями 8K UHD, 4K UHD, FHD и SD при одинаковом размере пикселя

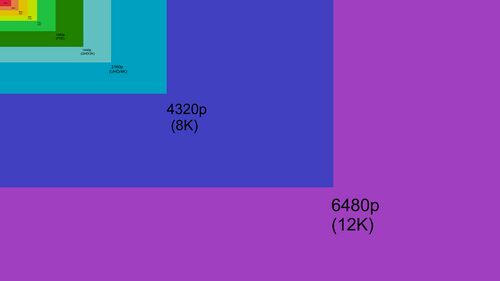

Размеры кадра с разрешениями 12K, UHD, 4K UHD, FHD и SD при одинаковом размере пикселя

История

4 января 2017 года официально был анонсирован HDMI 2.1, и спецификацию изначально планировалась выпустить во втором квартале 2017 года, но позже она была отложена до 28 ноября 2017 года. HDMI 2.1 добавила поддержку более высоких разрешений и более высоких частот обновления, которая включает в себя 4K/120 Гц, 8K/120 Гц и UW10K/120 Гц. HDMI 2.1 определил новый кабель с пропускной способностью 48 Гбит/с, который поддерживает разрешение до UW10K и использует DSC 1.2 для видео с разрешением более 8K с поддискретизацией цветности YCBCR 4:2:0.

10K UW10K имеет разрешение 10240×4320 (соотношение 64:27, маркетинговое название ≈21:9), 10K UHD с разрешением 10240×5760 и соотношением сторон 16:9 на данный момент технически никем не демонстрировался.

Разрешение

Разрешение	соотношение сторон	Кол-во мегапикселей	Особенности
7680 × 4320	16:9	33,2 мегапикселя	UHDTV МСЭ-Р
8192 × 4320	17:9	35,3 мегапикселя	UHDTV МСЭ-Р
10000 × 3600	25:9	36 мегапикселей
10240 × 4320	21:9	44,2 мегапикселя	Стандарт UltraWide HDMI 2.1
10240 × 5760	16:9	58,9 мегапикселя	-

Разрешение 10K превосходит другой стандарт — 5K — приблизительно вдвое по каждой стороне кадра, а разрешение 2560x1080 — приблизительно в 4 раза по каждой стороне кадра.

UW10K можно представить как UltraWide2K формата 2560x1080 соотношения сторон видео 21:9, объединённый 4 раза по вертикали и горизонтали. Пример:

• Ширина: 2560 × 4 = 10240
• Высота: 1080 × 4 = 4320

10K UHD (10240 × 4320 = 44 236 800 пикселей)
1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)
1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)
1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)
1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)	1080p (2560×1080)

Устройства

Телевизоры

5 июня 2015 года китайский производитель BOE показал демонстрационный дисплей UW10K с разрешением 10240 × 4320 и соотношением сторон 21:9.

Интерфейсы

HDMI

HDMI connector-male 2 sharp PNr°0059

HDMI 2.1

Для передачи сигналов разрабатывается интерфейс HDMI 2.1 с пропускной способностью до 48 Гбит/с. Среди функциональных возможностей интерфейса для передачи видео и аудио имеются следующие характеристики:

• Поддержка широкоэкранного «кинотеатрального» соотношения сторон видео 21:9;
• Поддержка Рекомендации МСЭ-Р BT.2020 с глубиной цвета 10 или более бит с поддержкой HDR;
• технология VRR синхронизирует частоту обновления экрана с кадровой частотой;
• Видеоформаты, определённые в рекомендации и поддерживаемые в спецификации HDMI 2.1:
  • Несжатый поток цифровых видеоданных может иметь формат вплоть до:
    • 4K50/60Hz
    • 4K100/120Hz
    • 5K50/60Hz
    • 5K100/120Hz
    • 8K30Hz
  • В условиях принудительного сжатия цифровых видеоданных может иметь формат вплоть до:
    • 8K50/60Hz
    • 8K100/120Hz
    • 10K50/60Hz
    • 10K100/120Hz
• Передача до 32 аудиоканалов;
• Частота дискретизации звука до 1536 кГц для достижения высочайшего качества;
• Динамическая синхронизация видео и аудио потоков;
• Одновременная передача двух видеопотоков для нескольких пользователей на одном экране;
• Одновременная передача многопотокового аудио нескольким пользователям (до 4);
• поддерживает цветовые пространства BT.2020 с 10-, 12- и 16-битной цветовой разрядностью;

HDMI 2.1 не определяет новые кабели или новые разъёмы. Текущие высокоскоростные кабели (2-я категория кабеля) имеют достаточную пропускную способность;
