Тип 80
Тип 80 ASM-1
противокорабельная ракета Тип 80 ASM-1противокорабельная ракета Тип 80 ASM-1
Тип ПКР
Статус на вооружении
Разработчик Япония Mitsubishi Heavy Industries
Годы разработки 1973 - ?
Начало испытаний май 1979
Принятие на вооружение 1980
Производитель Япония Mitsubishi Heavy Industries
Основные эксплуатанты Япония

Тип 80 (яп. 80式空対艦誘導弾 80 сики ку: тайкан ю:до:дан, «авиационная противокорабельная управляемая ракета типа 80» (англ. Type 80 Air-to-Ship Missile); ASM-1 (англ. Air-to-Ship Missile)) — противокорабельная ракета, разработанная японской фирмой Mitsubishi Heavy Industries и принятая на вооружение сил самообороны Японии в 1980 году.

Модификации

ASM-1

Базовая модификация ракеты. Ракета выполнена по нормальной аэродинамической схеме и оснащена РДТТ. Разработка начата в 1973 году. Лётные испытания проводились в 1977—1979 годах. Производство начато в 1980 году. В эксплуатации с 1982 года. Противокорабельная ракета авиационного базирования, предназначенная для вооружения самолётов F-1 и F-2[1].

Тип-80 (ASM-1)

SSM-1

Тип-88 (англ. Surface-to-Ship Missile или SSM-1, иногда встречается обозначение SSM-1A) — ракета для берегового противокорабельного ракетного комплекса. Создана как модификация ракеты ASM-1. Основные отличия — замена РДТТ на ТРД и добавление стартового ускорителя. Ракета оснащается ТРД TJM-2 фирмы Mitsubishi[1]. Двигатель имеет массу 45 кг и развивает тягу 200Н[2]. Разработка начата в 1981 году. Первый прототип собран в 1983 году. Лётные испытания в Японском море были начаты в июле 1986 года[1]. Испытания комплекса (шестиконтейнерная пусковая установка на шасси трёхосного грузовика повышенной проходимости) были завершены в декабре 1987 года, в 1988 финансовом году были заказаны первые 6 пусковых установок, всего в 1988 - 1992 гг. планировалось приобрести 54 пусковые установки и сформировать три ракетных дивизиона на острове Хоккайдо[3] (на вооружении которых должно было находиться 384 ракеты)[1]. Принята на вооружение в 1988 году.

Пусковая установка представляет собой автомобиль с шестью транспортно-пусковыми контейнерами. Время развёртывания батареи из походного положения в боевое (запуск ракет производится из наклонного положения контейнера) — 45 мин. Пуск всех шести ракет может производиться одним залпом с интервалом между ракетами в 2 секунды. В состав огневой группы входит четыре батареи по четыре ПУ ПКР SSM-1 в каждой. Огневая группа состоит из 55 машин — 44 машины с пусковыми установками, командно-штабная машина, две РЛС и восемь машин станций радиорелейной связи). Батареи SSM-1 являлются основными ударными подразделениями сил береговой обороны Японии. [4]. Сообщается о производстве 580 ракет и 80 пусковых установок, сведённых в пять групп (каждая по 16 ПУ)[1].

  • Пусковая установка на марше

    Пусковая установка на марше

  • Пусковая установка в боевом положении

    Пусковая установка в боевом положении

  • РЛС комплекса

    РЛС комплекса

SSM-1B

Патрульный катер PG-827 Kumataka типа Hayabusa. На корме видны ПУ ракет SSM-1B

Тип-90 (SSM-1B) — разрабатывалась как корабельная модификация ракеты SSM-1. Предназначена для замены в Японских ВМС американских ракет Гарпун. О существенных отличиях от прототипа (SSM-1) не сообщалось. С 1990 года поступает на вооружение кораблей. Носителями ПКР являются эсминцы типа Takanami, Murasame, Kongo и патрульные катера типа Hayabusa. В 1994 году частям береговой обороны были поставлены первые 40 ракет и 10 пусковых установок.

ASM-1C

Тип-91 (ASM-1C) — авиационный вариант ракеты SSM-1, предназначенный для вооружения самолётов базовой патрульной авиации P-3C[1].

ASM-2

Эскиз противокорабельной ракеты ASM-2

Тип-93 (ASM-2) — модификация ракеты ASM-1C с ИК ГСН.

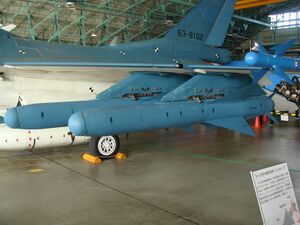

Тип-93 (ASM-2)

ASM-2B

Тип-93+ (ASM-2B) — Добавление в АSМ-2 GPS индукцию.

SSM-2

Тип-12 (SSM-2) — С 1994 года ведутся разработки нового противокорабельного комплекса XSSM-2. Ракета SSM-2 предназначена для вооружения береговых батарей и представляет собой вариант ракеты ASM-2 со стартовым ускорителем. Ориентировочная стоимость программы 18.6 млн долларов США. Ракета должна иметь дальность стрельбы до 250 км и иметь вертикальную схему старта ракет[2].

Тип-12 (SSM-2)

Тактико-технические характеристики

ТТХ ASM-1 Тип 80[1] SSM-1 Тип 88[1] SSM-1B Тип 90[1] ASM-1C Тип 91[1] ASM-2 Тип 93[1] SSM-2 Тип 12[1]
Год принятия на вооружение 1980 1988 1990 1991 1993 2012
Носитель самолёт БПРК корабль самолёт БПРК
Длина, м 3,95 5,00 5,00 3,95 3,95 5,00
Диаметр корпуса, м 0,35
Размах крыла, м 1,2 1,16
Масса без ускорителя, кг 610 530[5]
Масса c ускорителем, кг 661 661 700
Скорость полёта, число М 0,9
дальность пуска 50 150 150 150 180 250
Двигатель РДТТ ТРД
Система наведения ИНС+АРЛ ГСН ИНС+ИК ГСН ИНС+GPS+АРЛ ГСН
Масса боевой части, кг 150 225 260 220 220 250

Операторы

 Япония 100[6]
