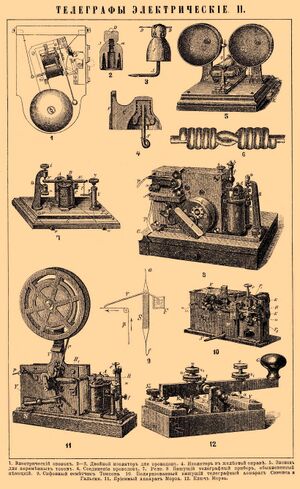

ТЕЛЕГРАФЫ ЭЛЕКТРИЧЕСКИЕ II. 1. Электрический звонок. 2 и 3. Двойной изолятор для проводов. 4. Изолятор в железной оправе. 5. Звонок для переменных токов. 6. Соединение проводов. 7. Реле. 8. Пишущий телеграфный прибор, обыкновенный немецкий. 9. Сифонный отметчик Томсона. 10. Поляризованный пишущий телеграфный аппарат Сименса и Гальске. 11. Приемный аппарат Морзе. 12. Ключ Морзе.

Запрос «Телеграфия» перенаправляется сюда. На эту тему нужна отдельная статья.

Телегра́ф (др.-греч. τῆλε — «далеко» + γράφω — «пишу») в современном значении — средство передачи сигнала по проводам, радио или другим каналам. Передачу информации телеграфным способом называют телеграфией.

Примитивные виды связи

С незапамятных времён человечество пользовалось различными примитивными видами сигнализации и связи в целях сверхбыстрой передачи важной информации в тех случаях, когда по ряду причин традиционные виды почтовых сообщений не могли быть использованы. Огни, зажигаемые на возвышенных участках местности, или же дым от костров должен был оповестить о приближении врагов либо о грядущем стихийном бедствии. Этот способ до сих пор используется заблудившимися в тайге или туристами, испытывающими стихийное бедствие. Некоторые племена и народы использовали для этих целей определённые комбинации звуковых сигналов от ударных (например говорящие и др. барабаны) и духовых (охотничий рог) музыкальных инструментов, другие научились передавать определённые сообщения, манипулируя отражённым солнечным светом при помощи системы зеркал. В последнем случае система связи получила наименование «гелиограф», который является примитивным световым телеграфом.

Оптический телеграф

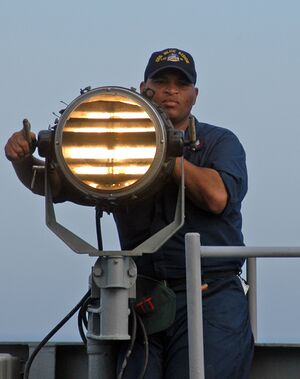

Передача кодом Морзе при помощи корабельного оптического телеграфа (лампы Ратьера)

Основная статья: Оптический телеграф

В 1792 году во Франции Клод Шапп создал систему передачи информации при помощи светового сигнала. Она получила название «оптический телеграф». Обычно этот вид телеграфа используются на морских судах. В простейшем виде это была цепь типовых строений, расположенных в пределах видимости друг друга. На кровле строений размещались шесты с подвижными поперечинами — семафоры. Семафорами с помощью тросов управляли операторы, которые сидели внутри.

Шапп создал специальную таблицу кодов, где каждой букве алфавита соответствовала определённая фигура, образуемая семафором, в зависимости от положений поперечных брусьев относительно опорного шеста. Система Шаппа позволяла передавать сообщения на скорости два слова в минуту и быстро распространилась в Европе. В Швеции цепь станций оптического телеграфа действовала до 1880 года.

Семафоры могли передавать информацию с большей точностью, чем дымовые сигналы и маяки. Кроме того, они не потребляли топлива. Сообщения можно было передавать быстрее, чем их могли передавать гонцы, и семафоры могли обеспечивать передачу сообщений по целому региону. Но, тем не менее, как и прочие способы передачи сигналов на расстояние, они сильно зависели от погодных условий и требовали дневного света (Практичное электроосвещение появилось только в 1880 году). Они нуждались в операторах, и башни должны были быть расположены на расстоянии 30 километров друг от друга. Это было полезно для правительства, но слишком дорого для использования в коммерческих целях. Изобретение электрического телеграфа позволило снизить стоимость отправки сообщений в тридцать раз, кроме того, его можно было использовать в любое время суток, независимо от погоды.

Электрический телеграф

Упрощённая схема электромеханического телеграфа.
1 — передающая станция;
2 — приемная станция;
3 — передающий ключ;
4 — аккумулятор;
5 — заземление;
6 — электрическая линия;
7 — электромагнит;
8 — пишущее перо;
9 — рулон с бумажной лентой;
10 — валик;
11 — протягивающие ролики;
12 — бумажная лента

Телеграфный коммутатор конструкции П. Кошкодаева. Использовался на стационарных узлах Наркомата связи и штабов военных округов. В годы ВОВ широко применялся для оборудования кроссов стационарных узлов связи (Военно-исторический музей артиллерии, инженерных войск и войск связи, Санкт-Петербург)

Основная статья: Электрический телеграф

Одна из первых попыток создать средство связи с использованием электричества относится ко второй половине XVIII века, когда Ж.-Л. Лесаж в 1774 году построил в Женеве электростатический телеграф. В 1798 году испанский изобретатель Франциско де Сальва создал собственную конструкцию электростатического телеграфа. Позднее, в 1809 году немецкий учёный Самуил Томас Земмеринг построил и испытал электрохимический телеграф на пузырьках газа.

В 1824 году английский физик Питер Барлоу опубликовал ошибочный «Закон Барлоу», который на несколько лет остановил развитие телеграфии.

Первый электромагнитный телеграф создал российский учёный Павел Львович Шиллинг в 1832 году. Публичная демонстрация работы аппарата состоялась в квартире Шиллинга 21 октября 1832 года. Павел Шиллинг также разработал оригинальный код, в котором каждой букве алфавита соответствовала определённая комбинация символов, которая могла проявляться чёрными и белыми кружками на телеграфном аппарате. Впоследствии электромагнитный телеграф был построен в Германии — Карлом Гауссом и Вильгельмом Вебером (1833), в Великобритании — Куком и Уитстоном (1837), а в США электромагнитный телеграф запатентовал Сэмюэл Морзе в 1840 году. Телеграфные аппараты Шиллинга, Гаусса-Вебера, Кука-Уитстона относятся к электромагнитным аппаратам стрелочного типа, в то время как аппарат Морзе являлся электромеханическим. Большой заслугой Морзе является изобретение телеграфного кода, где буквы алфавита были представлены комбинацией коротких и длинных сигналов — «точек» и «тире» (код Морзе). Коммерческая эксплуатация электрического телеграфа впервые была начата в Лондоне в 1837 году. В России работы П. Л. Шиллинга продолжил Б. С. Якоби, построивший в 1839 году пишущий телеграфный аппарат, а позднее, в 1850 году, — буквопечатающий телеграфный аппарат.

В 1858 году была установлена трансатлантическая телеграфная связь. Затем был проложен кабель в Африку, что позволило в 1870 году установить прямую телеграфную связь Лондон — Бомбей (через релейную станцию в Египте и на Мальте).

Основные телеграфные линии на 1891 год

Фототелеграф

Основные статьи: Фототелеграф и Факсимильная связь

В 1843 году шотландский физик Александр Бейн продемонстрировал и запатентовал собственную конструкцию электрического телеграфа, которая позволяла передавать изображения по проводам. Аппарат Бейна считается первой примитивной факс-машиной.

В 1855 году итальянский изобретатель Джованни Казелли создал аналогичное устройство, которое назвал Пантелеграф и предложил его для коммерческого использования. Аппараты Казелли некоторое время использовались для передачи изображений посредством электрических сигналов на телеграфных линиях как во Франции, так и в России.

Аппарат Казелли передавал изображение текста, чертежа или рисунка, нарисованного на свинцовой фольге специальным изолирующим лаком. Контактный штифт скользил по этой совокупности перемежающихся участков с большой и малой электропроводностью, «считывая» элементы изображения. Передаваемый электрический сигнал записывался на приёмной стороне электрохимическим способом на увлажнённой бумаге, пропитанной раствором железосинеродистого калия (феррицианида калия). Аппараты Казелли использовались на линиях связи Москва—Петербург (1866—1868), Париж—Марсель и Париж—Лион.

Самые же совершенные из фототелеграфных аппаратов производили считывание изображения построчно фотоэлементом и световым пятном, которое обегало всю площадь оригинала. Световой поток, в зависимости от отражающей способности участка оригинала, воздействовал на фотоэлемент и преобразовывался им в электрический сигнал. По линии связи этот сигнал передавался на приёмный аппарат, в котором модулировался по интенсивности световой луч, синхронно и синфазно обегающий поверхность листа фотобумаги. После проявления фотобумаги на ней получалось изображение, являющееся копией передаваемого — фототелеграмма. Технология нашла широкое применение в новостной фотожурналистике. В 1935 году агентство «Ассошиэйтед Пресс» первым создало сеть корпунктов, оснащённых фототелеграфными аппаратами, способными передавать снимки на большие расстояния непосредственно с места событий. Советская «Фотохроника ТАСС» оснастила корпункты фототелеграфом в 1957 году, и переданные в центральный офис таким способом снимки подписывались «Телефото ТАСС». Технология господствовала в доставке изображений вплоть до середины 1980-х годов, когда появились первые фильм-сканеры и видеофотоаппараты, а за ними — цифровая фототехника.

Начиная с 1950-х годов фототелеграф используется для передачи не только фототелеграмм. Ему находят применение в картографии, а также передают газетные полосы. В это же время развились другие методы записи изображения на приёмной стороне, помимо фотографического, а в качестве канала связи стали использоваться не только телеграфные, но и телефонные линии и радиосвязь. Поэтому ранее применявшийся термин «фототелеграфная связь» по рекомендации Международного консультативного комитета по телефонии и телеграфии (МККТТ) в 1953 году был заменён более общим — «Факсимильная связь».

Инженеры почтового отделения Великобритании осматривают передатчик Маркони (в центре) и приёмник (внизу) на Флэт-Холме, май 1897 года

Посыльные телеграфной компании Postal Telegraph, США. 1910-е годы

Беспроводной телеграф

Основная статья: Радиотелеграф

6 июля 1897 года Гульельмо Маркони на итальянской военно-морской базе Ла Специяна передал своей аппаратурой фразу «Viva l’Italia» («Да здравствует Италия») на расстояние 18 км.

19 декабря 1897 года газета «Петербургский листок» сообщила о беспроводной передаче телеграфного сигнала Александром Поповым 18 декабря 1897 года из здания химической лаборатории Петербургского университета в аудиторию физического кабинета в другом здании. В заметке сообщалось, что после того, как ассистент Попова Рыбкин ушёл на «станцию отправления», «ровно через 10 минут <…> на ленте обычной телеграфной азбукой обозначилось слово „Герц“».

Аппарат Бодо: новый этап развития телеграфии

В 1872 году французский изобретатель Жан Бодо сконструировал телеграфный аппарат многократного действия, который имел возможность передавать по одному проводу два и более сообщения в одну сторону. Аппарат Бодо и созданные по его принципу получили название стартстопных. Кроме того, Бодо создал весьма удачный телеграфный код (Код Бодо), который впоследствии был воспринят повсеместно и получил наименование Международный телеграфный код № 1 (ITA1). Модифицированная версия этого кода получила название МТК № 2 (ITA2). В СССР на основе ITA2 был разработан телеграфный код МТК-2. Дальнейшие модификации конструкции стартстопного телеграфного аппарата, предложенного Бодо, привели к созданию телепринтеров (телетайпов). В честь Бодо была названа единица скорости передачи информации — бод.

Телекс

Телекс Siemens T100

К 1930 году была создана конструкция стартстопного телеграфного аппарата, оснащённого дисковым номеронабирателем телефонного типа (телетайп). Этот тип телеграфного аппарата, в числе прочего, позволял персонифицировать абонентов телеграфной сети и осуществлять быстрое их соединение. Практически одновременно в Германии и Великобритании были созданы национальные сети абонентского телеграфа, получившие название Telex (TELEgraph + EXchange).

На основании международных соглашений 1930-х годов телекс-сообщение было признано документом, а телекс, соответственно, видом документальной связи.

В 1931 году компанией AT&T в США была запущена национальная сеть абонентского телеграфирования, подобная Telex, которая получила наименование TWX (Telegraph Wide area eXchange). В СССР телетайпы стали работать с середины 50-х годов.

Сети международного абонентского телеграфирования постоянно расширялись, и к 1970 году глобальная сеть под названием «Сеть Телекс» (Telex network) объединяла абонентов более чем 100 стран мира. В СССР параллельно с этим действовали различные сети, часто имевшие свои шлюзы для подключения к глобальным системам — к примеру, телексные сети МВД (шлюз на Интерпол), армии (шлюз на штаб Стран Варшавского договора), МИД, правительственной связи, сети связи министерств и ведомств и т. д.

Только в 1980-х годах, благодаря появлению на рынке недорогих и практичных факсимильных машин, сеть абонентского телеграфирования стала сдавать позиции в пользу факсимильной связи.

Телеграф в XXI веке

В наши дни возможности обмена сообщениями по сети Телекс сохранены во многом благодаря электронной почте. В России телеграфная связь существует и поныне, телеграфные сообщения передаются и принимаются при помощи специальных устройств — телеграфных модемов, сопряжённых в узлах электрической связи с персональными компьютерами операторов, правда, передача сообщений в большинстве случаев осуществляется уже по современным каналам связи, сеть проводного телеграфа на большей части территории России демонтирована. По состоянию на конец 2010 годов граждане РФ отправили около 5 млн телеграмм в год.

Недействующая линия телеграфной связи, Тульская область, конец 2021 года

В некоторых странах национальные операторы сочли телеграф устаревшим видом связи и свернули все операции по отправлению и доставке телеграмм в традиционном значении этого термина. В Нидерландах телеграфная связь прекратила работу в 2004 году. В январе 2006 года старейший американский национальный оператор Western Union объявил о полном прекращении обслуживания населения по отправке и доставке телеграфных сообщений. В июле 2013 года телеграф был закрыт в Индии, в 2017 году — в Бельгии, в марте 2018 года — на Украине (при этом существует услуга «Электронное сообщение» Укрпочты по пересылке сообщения через корпоративную сеть и последующей доставке клиенту онлайн или бумажной копии, в том числе с уведомлением о вручении и продолжает функционировать ведомственная телеграфная сеть АО «Украинская железная дорога»).

В Казахстане услуги телеграфной связи физическим лицам не предоставляются с 1 января 2018 года. Для юридических лиц тарифы были изменены с 1 июля 2018 года, сейчас одно слово телеграммы стоит 675 тенге (1,8 USD). Рентабельность предоставления данной услуги оператором АО «Казактелеком» составила минус 92 процентов, что не подразумевает её дальнейшего развития.

В то же время в Канаде, Германии, Швеции, Японии некоторые компании всё ещё предоставляют услуги по отправке и доставке традиционных телеграфных сообщений.

Влияние на общество

До появления электрического телеграфа скорость распространения информации для большинства людей была ограничена скоростью почтовых служб. Внедрение телеграфа освободило коммуникации от пространственно-временных ограничений и произвело революцию в глобальной экономике и общественных отношениях. К концу XIX столетия телеграф становится всё более распространенным средством связи для обычных людей. Телеграф отделил информацию от физического перемещения объектов.

Телеграфия способствовала росту организованности «на железных дорогах, объединила финансовые и товарные рынки, уменьшила стоимость [передачи] информации внутри и между предприятиями». Рост делового сектора подстегнул общество к дальнейшему расширению использования телеграфа.

Внедрение телеграфии в мировом масштабе изменило подход к сбору информации для новостных репортажей. Сообщения и информация теперь распространялись далеко и широко и телеграф потребовал введения языка «свободного от локальных региональных и нелитературных аспектов», что привело к развитию и стандартизации мирового языка СМИ.
