РБМКП-2400
РБМКП-2400 | |
---|---|
![]() | |
Тип реактора | канальный уран-графитовый, кипящего типа, с ядерным перегревом пара |
Назначение реактора | электроэнергетика |
Технические параметры | |
Теплоноситель | вода |
Топливо | диоксид урана |
Тепловая мощность | 6500 МВт |
Электрическая мощность | 2400 МВт |
Разработка | |
Проект | 1975—1977 |
Научная часть | Курчатовский институт |
Предприятие-разработчик | НИКИЭТ |
Конструктор | Доллежаль Н. А. |
Строительство и эксплуатация |
РБМКП-2400 — проект ядерного реактора серии РБМК с номинальной электрической мощностью 2400 МВт, тепловой — 6500 МВт. Реактор РБМКП-2400 был разработан на основе полученного опыта при эксплуатации реакторов РБМК-1000 и реакторов серии АМБ[1]. Существенным отличием проекта РБМКП-2400 от реакторов РБМК являлось внедрение пароперегревательных каналов для ядерного перегрева пара, а также реализация принципа секционно-блочного конструирования реактора, позволявшего сократить сроки строительства АЭС[2].
Разработчиком проекта являлся НИКИЭТ. Научный руководитель — ИАЭ им. И. В. Курчатова.
Работы по проекту РБМКП-2400 были закрыты после аварии на Чернобыльской АЭС.
Цели разработки
Основной целью при разработке реактора РБМКП-2400 было увеличение единичной электрической мощности энергоблока (до 2-3 ГВт), повышение КПД реакторной установки до 37 % за счёт внедрения ядерного перегрева пара в каналах[3] (литера «П» в названии реактора означает перегрев пара)[4]. Так же особенностью этого реактора являлось выполнение активной зоны в виде прямоугольного параллелепипеда по принципу секционно-блочного конструирования[2][3] — реактор должен был сооружаться из одинаковых по конструкции секций, которые собирались на монтаже из блоков заводского изготовления. Такой принцип конструирования должен был упростить и уменьшить время монтажа, улучшить качество изготовления и контроля конструкций реактора, а также повысить надежность узлов реактора при эксплуатации. Важным преимуществом секционно-блочного конструирования была возможность в перспективе увеличивать единичную мощность энергоблока за счёт увеличения количества испарительных и перегревательных секций[2] (проект РБМКП-4800).
Характеристика реактора РБМКП-2400
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=%D0%A1%D1%85%D0%B5%D0%BC%D0%B0_%D0%B1%D0%BB%D0%BE%D0%BA%D0%B0_%D1%81_%D1%80%D0%B5%D0%B0%D0%BA%D1%82%D0%BE%D1%80%D0%BE%D0%BC_%D0%A0%D0%91%D0%9C%D0%9A%D0%9F-2400.png&width=500)
1 — вертикальный сепаратор пара
2 — сборные групповые коллекторы
3 — верхние трубопроводы воды
4 — трубопроводы пароводяной смеси
5 — всасывающий коллектор
6 — верхний блок
7 — главные циркулирующие насосы
8 — раздаточные групповые коллекторы
9 — напорный коллектор
10 — коллектор питательной воды
11 — активная зона реактора
12 — нижняя ремонтная машина
13 — нижний блок
14 — боковой блок
15 — бассейн-барботер
16 — коллектор насыщенного пара
17 — коллектор перегретого пара
18 — трубопроводы перегретого пара
19 — трубопроводы насыщенного пара
20 — разгрузочно-загрузочная машина
Характеристика | РБМКП-2400 |
---|---|
Тепловая мощность реактора, МВт | 6500 |
Электрическая мощность блока, МВт | 2400 |
КПД блока (брутто), % | 37 |
Давление пара перед турбиной, атм | 70-65 |
Температура пара перед турбиной, °C | 450 |
Размеры активной зоны, м: | |
— высота | 7,00 |
— ширина×длина | 7,5×27 |
Загрузка урана, т: | |
— испарительный канал | 219,3 |
— перегревательный канал | 73,9 |
Обогащение, % 235U: | |
— испарительный канал | 1,8 |
— перегревательный канал | 2,3 |
Число каналов: | |
— испарительных | 1920 |
— перегревательных | 960 |
Среднее выгорание, МВт·сут/кг: | |
— в испарительном канале | 19,4 |
— в перегревательном канале | 18,1 |
Размеры оболочки твэла (диаметр×толщина), мм: | |
— испарительный канал | 13,5×0.9 |
— перегревательный канал | 10×0,3 |
Материал оболочек твэлов: | |
— испарительный канал | Zr + 2,5 % Nb |
— перегревательный канал | Нерж. сталь |
Описание конструкции

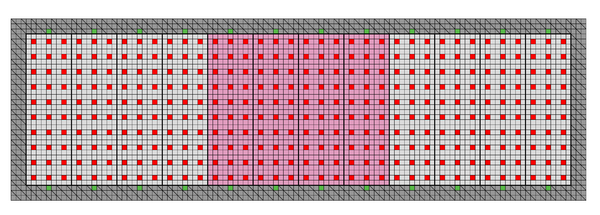

![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=RBMKP-2400_model.png&width=600)
испарительные каналы (1920)
перегревательные каналы (960)
каналы управления и защиты (СУЗ) (360)
измерительные каналы (24)
блоки отражателя
Реактор РБМКП-2400 состоит из восьми испарительных и четырёх перегревательных секций, состоящих из 1920 испарительных и 960 перегревательных каналов соответственно[2]. Перегревательные секции располагаются в центральной части реактора. Испарительно-перегревательные секции конструктивно однотипны и различаются лишь соответствующими коммуникациями и наличием в испарительной секции вертикальных барабанов-сепараторов. Испарительная секция обслуживается шестнадцатью ГЦН и шестнадцатью вертикальными барабанами-сепараторами, объединёнными в восемь автономных циркуляционных петель — по два сепаратора и два насоса в петле. Общее количество каналов системы управления и защиты реактора (СУЗ) — 360. В типовом энергоблоке с реактором РБМКП-2400 проектом предусмотрена установка двух высокооборотных (3000 об/мин) турбогенераторов электрической мощностью 1200 МВт каждый[3].
Одним из преимуществ выбранного многопетлевого принципа построения реактора, состоящего из отдельных секций, является относительная независимость друг от друга областей активной зоны, что улучшает условия по регулированию и формированию энергораспределения. Такая компоновка реактора позволяет снижать мощность отдельных секций реактора, а также полностью отключать их для проведения ремонтных работ или перегрузок на работающем реакторе[2].
Конструкция тепловыделяющих сборок (ТВС) для испарительных каналов идентична ТВС реактора РБМК-1000. Для перегревательных каналов предусмотрено иная конструкция ТВС. В частности из-за того, что температура ТВЭЛов в перегревательных каналах при номинальной работе установки превышает 600 °C, оболочки ТВЭЛов выполнены из нержавеющей стали. ТВС для перегревательных каналов также имеют внешний кожух, что улучшает условия охлаждения стенки канала.
Реактор РБМКП-2400 работает по одноконтурной схеме. Циркуляционный контур разделён на две самостоятельные петли — испарительную и перегревательную. Испарительная петля представляет собой контрур многократной принудительной циркуляции (КМПЦ), перегревательная — разомкнутый контур пароперегрева. В испарительной петле теплоноситель (вода) поступает в испарительные каналы активной зоны, охлаждая ТВС, частично испаряется и образующаяся пароводяная смесь поступает в вертикальные барабаны-сепараторы. В них происходит сепарация пара. Остающаяся вода из сепараторов, смешиваясь с питательной водой с помощью главных циркуляционных насосов, снова подаётся в испарительные каналы. Отсепарированный насыщенный пар поступает в перегревательные каналы активной зоны, где происходит соответственно его перегрев. Пройдя через перегревательные каналы, перегретый пар (температура ~450 °C) под давлением 70-65 кгс/см2 поступает на два турбогенератора электрической мощностью по 1200 МВт каждый. Отработанный пар конденсируется, после чего, пройдя через регенеративные подогреватели и деаэратор, подается с помощью питательных насосов (ПЭН) в испарительный контур.
- 1 — графитовый замедлитель
- 2 — испарительные каналы
- 3 — перегревательные каналы
- 4 — барабан-сепаратор
- 5 — главный циркулирующий насос
- 6 — деаэратор
- 7 — турбина
- 8 — генератор
- 9 — конденсатор
- 10 — конденсатный насос
- 11 — регенеративный подогреватель низкого давления
- 12 — питательный насос
- 13 — регенеративные подогреватели высокого давления
АЭС с реакторами РБМКП-2400
В конце 1970 годов проект двухблочной АЭС с реакторами типа РБМКП-2400, разработанный Ленинградским отделением института «Гидропроект»[5], был предложен для строительства Костромской (Центральной) АЭС[4]. Однако на этапе строительства проект станции с реактором РБМКП-2400 изменён на РБМК-1500. Это было связано в первую очередь с тем, что строительство реакторов РБМК-1000 и РБМК-1500 уже было освоено промышленностью. Несмотря на определённую степень унификации с реакторами типа РБМК, строительство станции с новым реактором РБМКП-2400 требовало внедрения и освоения новых технологий производства конструкции и комплектующих на заводах-изготовителях.
После аварии на Чернобыльской АЭС работы по новым проектам реакторов типа РБМКП были остановлены. Атомные электростанции с реакторами РБМКП-2400 в эксплуатацию не вводились.
