Предохранитель (часть оружия)
Предохрани́тель — устройство в огнестрельном оружии, не дающее оружию совершить случайный выстрел. Предохранитель во включённом состоянии может препятствовать движению ударника, курка, шептала, спускового крючка, затвора или одновременно нескольких из этих деталей. В ряде образцов оружия при включении предохранителя происходит также безопасный (без выстрела) спуск с боевого взвода.
В более общем смысле — устройство, предохраняющее оружие или боеприпас любого типа (гранату, бомбу, мину, боеголовку и т. п.) от случайного или преждевременного срабатывания.
История
Идея предохранения огнестрельного оружия от случайного выстрела очень стара. Уже оружие с фитильным замком имело крышку над полкой, которая могла закрываться, так, что при случайном спуске курка фитиль не воспламенял затравочный порох.
На ударно-кремнёвых замках со временем появился предохранительный взвод курка, или полувзвод: стрелок взводил курок до половины, при этом шептало спускового механизма попадало в глубокий поперечный вырез лодыжки курка, и спусковой крючок блокировался. Для выстрела курок нужно было взвести на боевой взвод, при этом шептало входило во второй, менее глубокий вырез боевого взвода, с которого курок уже мог быть спущен нажатием на спусковой крючок. Это стало необходимо, в том числе, благодаря появлению первых (дульных) патронов, созданных с целью повышения скорострельности военных с дула заряжаемых ружей. При использовании такого патрона его бумажная оболочка использовалась в качестве пыжа над пулей, поэтому порох сначала отсыпали на полку замка, а лишь потом высыпали в ствол. Если бы курок оставался во время досылания пули в ствол на боевом взводе, мог бы произойти случайный выстрел, который неминуемо закончился бы тяжёлой травмой стрелка. До появления дульных патронов порох для безопасности обычно насыпали из пороховницы сначала в ствол, а лишь потом на полку.
Первые предохранительные устройства в их современном виде появились ещё при ударно-кремнёвых, и даже колесцовых замках. На дорогих кремнёвых охотничьих ружьях и винтовках имелся предохранитель в виде расположенного на замочной доске позади курка движка, который в переднем положении фиксировал курок на полувзводе, так, что тот не мог быть не только спущен, но и взведён на боевой взвод. Это обеспечивало полную безопасность при ношении заряженного оружия. У колесцового замка предохранитель обычно имел вид расположенного в задней части замочной доски флажка, который в заднем положении не давал спустить взведённый курок, блокируя шептало. Такой же предохранитель могли иметь и наиболее дорогие варианты фитильных замков.
Современные предохранители действуют по схожему общему принципу, но часто способны блокировать не только взведённый, но и спущенный курок, а также другие детали спускового механизма или даже сам затвор, могут обеспечивать безопасный спуск курка при постановке оружия на предохранение.
В некоторых современных пистолетах и револьверах[1] существует встроенный замок фиксирующий оружие в безопасном положении и отпираемый специальным ключом.
Стрелковое оружие
Предохранители разделены на подгруппы, а именно внутренние, к которым у пользователя оружия в собранном состоянии нет доступа (иногда их также называют пассивными) и внешние предохранители, например, позволяющие пользователю контролировать их, перемещая штифт в положение «включено» или «выключено» (активные). И также автоматические или неавтоматические (ручные).
Предохранители на пистолетах
Развитие пистолетов вскоре после их появления характеризовалось широким распространением систем со скрытыми внутри курковыми или — особенно — ударниковыми механизмами, отличающимися простотой устройства, высокой надёжностью, хорошей защищённостью от засорения извне, а главное — компактностью. Однако эти механизмы имеют и недостатки, к числу которых прежде всего следует отнести невозможность плавного спуска скрытого курка или ударника.
Предохранители на пистолетах со скрытыми ударниками или курками могут быть неавтоматическими или автоматическими. Для большей безопасности пистолеты часто снабжаются и теми, и другими предохранителями.
Неавтоматические предохранители
Неавтоматические предохранители включаются обычно поворотом небольшого рычажка, запирающего ударный или спусковой механизм.
Автоматические предохранители
Автоматические предохранители представляют собой детали, выступающие над поверхностью рукояток. Они постоянно находятся во включённом состоянии и выключаются только при правильном охвате рукоятки пистолета рукой стрелка. Случайный нажим на спусковой крючок, например в кармане, не может привести к выстрелу, так как направления движений спускового крючка и автоматического предохранителя обычно противоположны, и поэтому маловероятно, чтобы одновременно произошли два случайных нажима, противоположно направленные.
В рамку рукоятки пистолета M1911 вставляется рукояточный предохранитель, который блокирует курок, не давая ему сорваться со взвода, пока рукоятка полностью не обхвачена рукой.
Аналогичная версия встречается на некоторых пистолетах H & K, таких как серия HK P7, которые можно запускать только при нажатии на переднюю часть пистолетной рукоятки. При отпускании спусковой крючок блокируется. Его можно запустить только тогда, когда стрелок держит пистолет в руке, сжимает его рукоятку и одновременно нажимает на спусковой крючок.
Аналогичный, менее распространённый вариант встречается у полуавтоматических пистолетов Ortgies. Чтобы освободить предохранитель, пользователь должен нажимать на рычаг, пока он не войдёт в заднюю часть рукоятки пистолета. Затем рычаг отпускается до тех пор, пока пользователь не активирует его, нажимая кнопку под замком, тем самым возвращаясь в исходное положение из-за давления пружины ударной иглы, тем самым снимая часть натяжения пружины. Это свойство очень приветствуется, потому что Ortiges - это карманный пистолет, разработанный для личной безопасности, и, следовательно, устраняет проблему освобождения предохранителя, когда кто-то должен выстрелить из пистолета. Крепкий захват рукоятки пистолета - всё, что требуется, чтобы спустить предохранитель.
Для пистолетов с открытыми курками используются предохранительные устройства аналогичные револьверным (см.) которые гарантируют, что при невыжатом спусковом крючке специальная деталь не позволяет бойку соприкоснуться с капсюлем патрона.
За последнее время преобладающее распространение получили пистолеты с курковыми механизмами и открыто расположенными курками. Эти системы оказались более удобными. Безопасность обращения с ними такая же, как и безопасность обращения с револьверами, — положение открытого курка хорошо заметно даже при беглом осмотре оружия Главное же достоинство ударных механизмов с открытыми курками заключается в том, что они допускают плавный спуск курков с боевого взвода, т е спуск без производства выстрела. Пистолет с патроном в патроннике и со спущенным курком в обращении ничуть не опаснее заряженного револьвера При этом боевая пружина находится не в напряжённом состоянии, что позволяет хранить заряженный пистолет сколько угодно долго. В случае необходимости курок для первого выстрела может быть легко взведён одним движением пальца руки, которая держит оружие. Плавный спуск открыто расположенного курка равносилен включению предохранителя в бескурковых системах, а взведение курка — его выключению, поэтому курковые системы могут быть и без специальных предохранительных устройств.
Хорошим примером повышенного внимания конструкторов современных пистолетов к теме безопасного обращения представляет пистолет ГШ-18, который отличается повышенной боеготовностью, так как имеет самовзводный ударно-спусковой механизм и автоматический предохранитель. Он обладает четырьмя степенями предохранения: два автоматических предохранителя спуска и два предохранителя, срабатывающих при неполном запирании ствола. Один предохранитель спуска блокирует спусковой крючок и выключается при нажатии на нём кнопки, а другой блокирует разобщителем шептало в верхнем положении и выключается при полном нажатии на спусковой крючок. При неполном запирании ствола один предохранитель, состоящий из разобщающего механизма, исключает снижение шептала, а другой не позволяет ударнику разбить капсюль. Многоступенчатая система предохранения ГШ-18 полностью обеспечивает безопасность обращения с пистолетом в любых условиях эксплуатации, что подтверждено в процессе полигонных испытаний. В числе прочих тестов пистолет выдержал многократные падения с высоты 1,5 м на бетонную плиту с ударником, стоящим на боевом взводе. Помимо этого задняя часть ударника, находящегося на полувзводе, также служит индикатором взведения различимым как визуально, так и на ощупь, поскольку она выступает примерно на 1 мм в задней части затвора.
-
Пистолет Кольт 1911А. рукояточный механизм предохранителя, который блокирует спусковой крючок.
-
Browning Hi-Power. Автоматический магазинный предохранитель блокирует спусковой механизм при вынутом магазине.
Предохранитель на спусковом крючке
Предохранитель на спусковом крючке блокирует движение крючка назад, освобождая его только при нажатии непосредственно на сам спусковой крючок. При нажатии на спусковой крючок выключаются внутренние блокировочные устройства. Выстрел возможен только при правильном нажатии на спусковой крючок. После каждого выстрела пистолет ставится на предохранитель до следующего нажатия на спусковой крючок.
Предохранители на револьверах
Большинство револьверов не имеет предохранителя, управляемого стрелком. Ранее встречались системы с предохранителем флажкового типа или в виде клавиши на задней стенке рукоятки, которую стрелок нажимает, обхватывая рукоятку ладонью (некоторые коммерческие модели Smith & Wesson конца XIX — начала XX века). Револьвер ОЦ-38 имеет довольно необычную конструкцию. Его ударно-спусковой механизм двойного действия имеет ручной предохранитель, который находится на обеих сторонах корпуса. Такой предохранитель позволяет безопасно носить револьвер со взведённым курком.
В современных револьверах принимаются другие конструктивные меры для обеспечения безопасности: при невыжатом спусковом крючке специальная деталь не позволяет бойку соприкоснуться с капсюлем патрона; ударник выполняется отдельно от курка; применяются курки с «отбоем», то есть спущенный курок останавливается на некотором расстоянии от крайнего переднего положения и может двигаться дальше вперёд и разбить капсюль только при нажатом спусковом крючке. Считается, что таких устройств достаточно, чтобы исключить возможность случайного выстрела даже при взведённом курке.
Необычным предохранительным устройством обладал револьвер Раст Гассер модель 1898, который производился австрийской компанией «Гассер» в конце XIX века и широко использовался военными балканских государств. Револьвер заряжается через заднюю дверцу аналогично револьверу Нагана. При открытой зарядной дверце курок не действует, но барабан может вращаться с помощью спускового крючка, что ускоряет процесс заряжания.
-
Reichsrevolver Model 1883. На корпусе слева предохранитель флажкового типа.
-
ОЦ-38 имеет ручной предохранитель, который находится на обеих сторонах корпуса.
-
Smith & Wesson Safety Hammerless с предохранителем в виде клавиши на задней стенке рукоятки, которую стрелок нажимает, обхватывая рукоятку ладонью.
-
«Бейте молотком по курку» — реклама, демонстрирующая надёжность внутреннего предохранителя в револьверах Iver Johnson. Игра слов: по-английски и молоток, и курок называются hammer.
Магазинные винтовки с ручной перезарядкой
Для военной винтовки с ручным перезаряжанием, ношение которой с патроном в стволе вне боевых условий является редким исключением, предохранитель вряд ли может считаться сколько-нибудь существенным механизмом: например, французские винтовки обходились и без него, причём это касается даже магазинных систем, вплоть до принятой незадолго до Второй мировой войны MAS-36. Предохранительное устройство в первой модели винтовки Лебеля было представлено поворотным курком (похожая система применялась в винтовке Мосина). В модели 1893 года от предохранителя отказались вовсе, поскольку на марше винтовка всё равно переносится с заряженным магазином, но пустым патронником.
В винтовке Мосина обр. 1891/30 г: ударник и витая цилиндрическая боевая пружина размещены в затворе. Сжатие боевой пружины происходит при отпирании затвора; при запирании — боевой взвод ударника опирается на шептало. Возможно взведение ударника вручную при закрытом затворе, для этого необходимо оттянуть назад курок (в данном случае курком называется наконечник, навинченный на хвостовик ударника). Для постановки на предохранитель курок нужно оттянуть назад до отказа и повернуть против часовой стрелки.
Schmidt-Rubin M1889 имеет Курок снабжённый кольцом для удобного захвата пальцем при постановке на предохранитель и взведении на боевое состояние. Для постановки курка на предохранительный взвод нужно оттянуть кольцо назад и повернуть вправо.
Хорошо известный в настоящее время рычажок предохранителя в виде флажка на винтовках системы Маузер был разработан для винтовки Gewehr 71 использующей 11-мм патроны, снаряжённые дымным порохом. Ha винтовках системы Маузер (Mauser 98k) в конце затвора справа был установлен трёхпозиционный предохранитель:
- 1 положение (предохранитель установлен в положении вправо) - ударник заблокирован, затвор заблокирован
- 2-е положение (предохранитель в центральном положении) - ударник заблокирован, подвижный замок
- 3-е положение (предохранитель установлен в положении налево - ударник разблокирован, подвижный затвор - винтовка готова к стрельбе
Предохранитель работает только тогда, когда винтовка заряжена; в противном случае предохранитель не будет двигаться.
В винтовке Ли-Энфилд предохранитель имеет вид поворотного рычажка, укреплённый слева ствольной коробки.
Предохранители на пистолетах-пулемётах
В большинстве пистолетов-пулемётов используется принцип работы автоматики со свободным затвором имеющего неподвижно закреплённый в чашечке затвора боёк, в частности — «Uzi», ППШ, ППС, и так далее. Оружие, использующее такую схему перезарядки, может выстрелить в результате сильного удара (например, при падении), если от удара затвор из крайнего переднего (нефиксированного) положения откатится по направляющим дальше окна подачи патронов магазина, или из крайнего заднего — сорвётся со стопора. В задней части затвора такого ПП времён ВМВ неподвижно расположена взводная рукоятка, также иногда используемая в качестве предохранителя — она может фиксировать затвор в заднем за счёт заведения рукоятки в специальный боковой отросток в задней части той же прорези так иногда и в переднем положении за счёт поперечного смещения расположенной на ней фишки, которая входит в зацепление со специальным вырезом в части прорези под взводную рукоятку на ствольной коробке, или за счёт фиксации фишки на стенках прореза. MP 38/40 и ранний вариант MP 40 не имели сдвижной «фишки» (в виде грибка) на рукояти затвора, у них рукоять имела форму простого крючка, а затвор фиксировался только в крайне заднем положении, что при характерной для этого оружия (и пистолетов-пулемётов тех лет вообще) сравнительно примитивной конструкции было менее надёжно: при достаточно сильном ударе, направленном по продольной оси оружия, или его сильном сотрясении, например при спрыгивании с техники или приземлении парашютиста мог произойти случайный выстрел при затворе в крайнем переднем положении из-за его отхода по инерции назад с перебегом за магазин, последующим досыланием очередного патрона из магазина и накалыванием его капсюля бойком ударника под действием возвратно-боевой пружины. На более поздней модификации MP 40/II (с мая 1942 года) имелась «фишка» предохранителя, а в августе 1942 года в войска был спущен приказ, предписывающий к 20 мая 1943 года переделать все уже имеющиеся в подразделениях МП-38 и MP-40 с рукоятками-крючками, под рукоятки с «фишкой» путём выпиливания дополнительного фигурного паза для предохранителя в передней части прорези ствольной коробки.
-
MP-40: затвор со сдвижным (в поперечной плоскости) предохранителем на рукоятке взведения.
-
MP-38/40 затвор без сдвижного предохранителя
-
MP-38/40: с пропилом, но со снятым предохранителем.
Схожую проблему имел и британский ПП Стен Эта проблема так и не была решена во время ВМВ, однако уже после войны во Франции выпускались варианты Стена со схожим фигурным пазом для предохранителя в передней части прорези ствольной коробки.
Предохранитель ПП ППС расположен в передней части спусковой скобы. При сдвиге его назад он блокирует спусковую тягу и поднимает планку с вырезами, блокирующими рукоятку взведения, жёстко соединённую с затвором, и в спущенном, и во взведённом положении. В переднее — боевое — положение предохранитель переводится указательным пальцем. В некоторых модификациях при необходимости блокировки взведённого затвора рукоятка взведения может быть заведена в дополнительный поперечный паз на ствольной коробке. В таком положении взведённый затвор не может сорваться самопроизвольно даже при падении оружия или сильном ударе.
Рукоятка взведения затвора ПП Ingram MAC-10, находящаяся сверху ствольной коробки, также может выполнять роль предохранителя. Для постановки оружия на предохранитель нужно повернуть рукоятку взведения затвора вокруг продольной оси. При этом рукоятка перекрывает линию прицеливания, сигнализируя о включённом предохранителе.

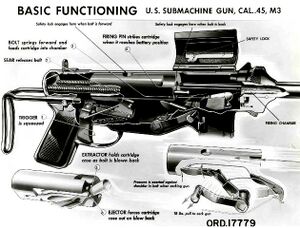

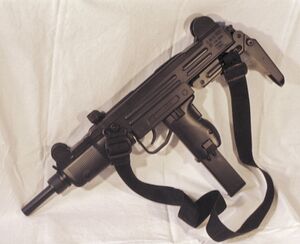

После ВМВ появились варианты ПП с автоматическими предохранителями наиболее известным из которых является ПП УЗИ. Автоматический предохранитель УЗИ блокирует не спусковой крючок, а затвор, обеспечивая безопасность в обращении с оружием даже при падении или ударе.
Разработанный с самом конце ВМВ пистолет-пулемёт TZ-45 снабжён предохранителем в виде L-образного рычага прямо за горловиной магазина, он также выполняет функцию передней рукоятки. При нажатии на вертикальную часть рычага, горизонтальный рычаг опускается, чтобы верхний его выступ отодвинулся от затвора и оружие могло стрелять. Устройство, похожее на предохранитель некоторых моделей пистолета-пулемёта Мадсен, не позволяет стрелять одной рукой.
Автоматы и штурмовые винтовки
Автоматы зачастую имеют предохранитель, совмещённый с переводчиком режима огня который блокирует спусковой крючок и ограничивает движение затворной рамы.
Обозначения предохранителей
-
Предохранитель пистолета Намбу Тип 14 в положении «огонь».
-
IMI Micro Uzi. S (safe) - предохранитель, F (fire) - автоматический огонь.
-
HK MP5 (S - Sicher - предохранитель, E - Einzelfeuer - одиночные, F - Feuer - автоматический огонь)
-
MG 34 S - Sicher - предохранитель, E - Einzelfeuer - одиночные, D - Dauerfeuer - автоматический огонь
-
HK MP5K (режимы огня обозначены пиктограммами)
-
Пистолет-пулемёт Томпсона: safe - предохранитель, fire - огонь Рычаг предохранителя также является и указателем выбранной позиции.
-
Vektor R4 "S"— safe - предохранитель, "R"—repetition- одиночные, и "A"— автоматический огонь.
-
FN F2000. Расположение двустороннего предохранителя/переводчика режимов огня под спусковой скобой. "S"- предохранитель, "1"- одиночные, "A"— автоматический огонь.
-
Škorpion vz. 61:" 0"-предохранитель, "1" - одиночные, "20' - автоматический огонь)
Литература
- Материальная часть стрелкового оружия. Под ред. А. А. Благонравова. — М.: Оборонгиз НКАП, 1945
- Наставления по стрелковому делу. М.: Военное издательство Министерства обороны СССР, 1973
- Жук А. Б. Энциклопедия стрелкового оружия. — М.: Воениздат, 1998.
- Монетчиков С. Предохранительные механизмы и устройства стрелкового оружия // Братишка : Ежемесячный журнал подразделений специального назначения. — М.: ООО «Витязь-Братишка», 2007. — № 03. — С. 48-51.
