Метчик

Эта статья находится на начальном уровне проработки, в одной из её версий выборочно используется текст из источника, распространяемого под свободной лицензией
Материал из энциклопедии Руниверсалис
Метчик, закреплённый в вороток.

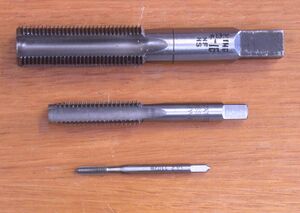

Метчики с квадратными хвостовиками.
Верхний метчик — для нарезания резьбы в глухом отверстии.
Метчики М8 № 1 и № 2. Обратите внимание на длину заходной части.

Метчи́к[1][2] — инструмент для нарезания внутренних резьб, представляет собой винт с прорезанными прямыми или винтовыми стружечными канавками, образующими режущие кромки.

История

Одно из первых упоминаний метчика связано с британским инженером-механиком и изобретателем Генри Модсли. В конце XVIII — начале XIX века Модсли первым стандартизировал процесс изготовления резьбы и выпустил наборы специальных метчиков и плашек, благодаря которым любой болт стал подходить к любой гайке того же размера, что и он сам. В России образцы таких метчиков были представлены в сантехническом каталоге, выпущенном в дореволюционной Москве Торгово-промышленным товариществом «Василий Осипович Красавин с Братьями» (1899 год)[3].

Нарезание резьбы

Метчик хвостовой частью крепится в вороток, рабочей частью вводится в отверстие, в котором при проворачивании воротка возвратно-поступательными движениями нарезается резьба. Рабочая часть метчика имеет режущую и калибрующую части. Задняя поверхность рабочей части для исключения трения её об обрабатываемую деталь выполняется затылованной (некруглой). Профиль резьбы метчика должен соответствовать профилю нарезаемой резьбы.

При нарезании резьб в твёрдых материалах часто используют комплекты из двух или трёх метчиков (чернового, среднего и чистового), отличающихся размерами и точностью профиля; на вязких материалах (к примеру, титановых сплавах) используются комплекты до пяти метчиков. Для выполнения большинства бытовых слесарных работ достаточно набора двух метчиков, именно такие комплекты метчиков поступают в розничную торговлю.

Различают метчики для глухих и сквозных отверстий.

Метчики изготавливаются из твёрдого сплава либо из быстрорежущей стали.

Метчики могут использоваться на токарных и сверлильных станках и обрабатывающих центрах (машинные метчики), а также для нарезания резьб вручную. Машинный метчик отличается от ручного формой заходной части. При использовании метчика на станках его закрепляют в специальном патроне (патрон с осевой компенсацией) либо обычном цанговом патроне со специальной цангой для метчиков. Также в последнее время в качестве альтернативы патронам с осевой компенсацией стали применяться цанги с компенсацией, которые можно использовать на обычном цанговом патроне.

Резьба, мм Сверло Ø

(рекомендуемый)

М шаг мм дюйм
2 0,4 1,6
2,5 0,45 2,05
3 0,5  2,5
4 0,7  3,3
5 0,8  4,2
6 1,0  5,0
7 1,0  6,0 15/64
8 1,25 6,8 17/64
8 1,0  7,0
10 1,5  8,5
10 1,25 8,8 11/32
10 1,0  9,0
12 1,75 10,3
12 1,5  10,5 27/64
14 2,0  12,0
14 1,5  12,5 1/2
16 2,0  14,0 35/64
16 1,5  14,5

Для получения внутренних резьб пластическим деформированием (накатыванием) применяют бесстружечные метчики (раскатники). Их основным отличием от режущих метчиков является отсутствие стружечных канавок. Преимущество раскатников в высокой жесткости и стойкости по сравнению с метчиками. Но у них есть ограничения так где не допускается образование канавки.

Существуют также гаечные метчики, используемые для изготовления гаек. Такой метчик имеет более длинные хвостовик и заходную (калибрующую) режущую часть.

При нарезании резьбы метчик предварительно смазывают консистентной смазкой, например, солидолом. Периодически проворачивают метчик в обратную сторону, чтобы обломить образовавшуюся стружку. Если использовать метчик не по порядку номера (например, чистовой вместо чернового), то его можно легко сломать.

Диаметры отверстий под резьбу приведены в таблице. Ориентировочно можно считать, что диаметр отверстия под резьбу равен разнице номинального диаметра резьбы и её шага.

См. также

Примечания

  1. Метчи́к. Большой толковый словарь русского языка. — 1-е изд-е: СПб.: Норинт С. А. Кузнецов. 1998.
  2. Ефремова Т. Ф. Новый словарь русского языка. Толково-словообразовательный. — М.: Русский язык, 2000.
  3. Густав Райш. Резьбовые соединения, или Дело рук сына плотника // Сантехника, отопление, кондиционирование : журн. — 2021. — № 6 (234) (1 июня). — ISSN 1682-3524.

Литература

  1. Родин П. Р. Режущие инструменты. — К.: Вища школа, 1974. — С. 400.
  2. Якухин В. Г., Ставров В. А. Изготовление резьб. Справочник. — М.: Машиностроение, 1989. — С. 192.
