Файл:TL431 schematic.png
Размер этого предпросмотра: 788 × 600 пкс. Другое разрешение: 2266 × 1725 пкс.
Исходный файл (2266 × 1725 пкс, размер файла: 135 КБ, MIME-тип: image/png)
Описание

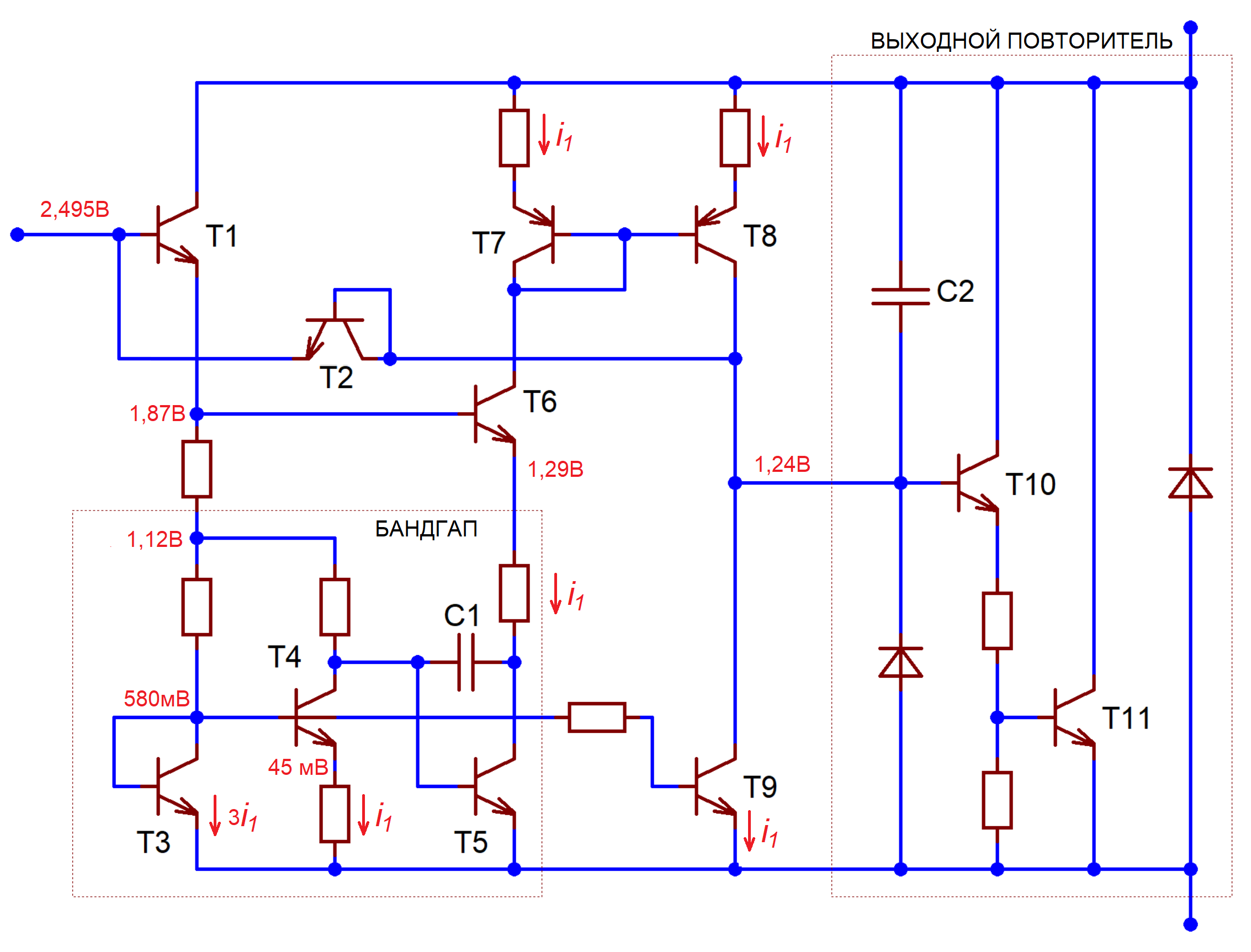

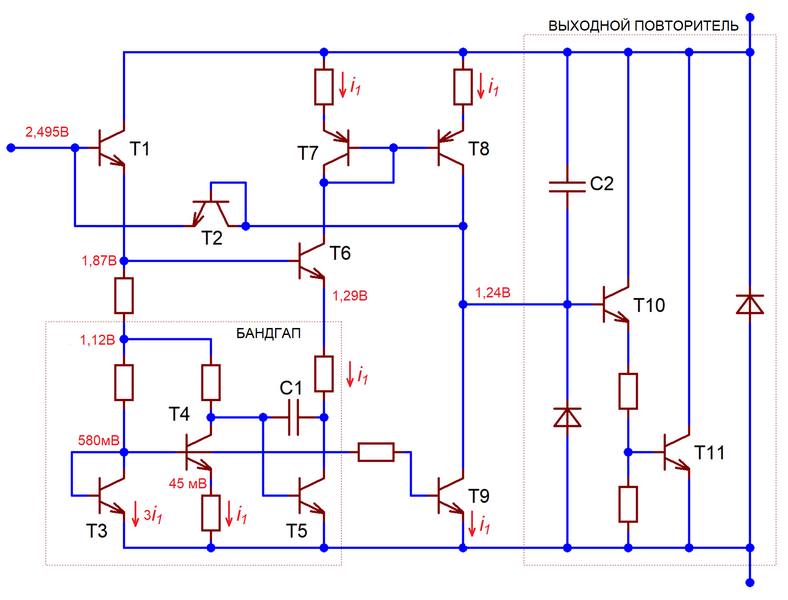

| Описание | Принципиальная схема TL431. Напряжения, соответствующие нормальному режиму стабилизации при наличии петли ООС, взяты из Christophe P. Basso (2012). Designing Control Loops for Linear and Switching Power Supplies: A Tutorial Guide, p. 384, fig. 7.2 |
|---|---|
| Источник | Own work |
| Время создания | 2018-10-26 |
| Автор или правообладатель | Retired electrician — Лицензия: Public domain (в общественном достоянии) |
| Другие версии файла | — |
Источник файла — сайт Wikimedia Commons, куда он был загружен под одной из свободных лицензий ( https://commons.wikimedia.org/wiki/File:TL431_schematic.png ). Авторов, работавших над этим файлом см. в истории файла: https://commons.wikimedia.org/w/index.php?title=File:TL431_schematic.png&action=history
