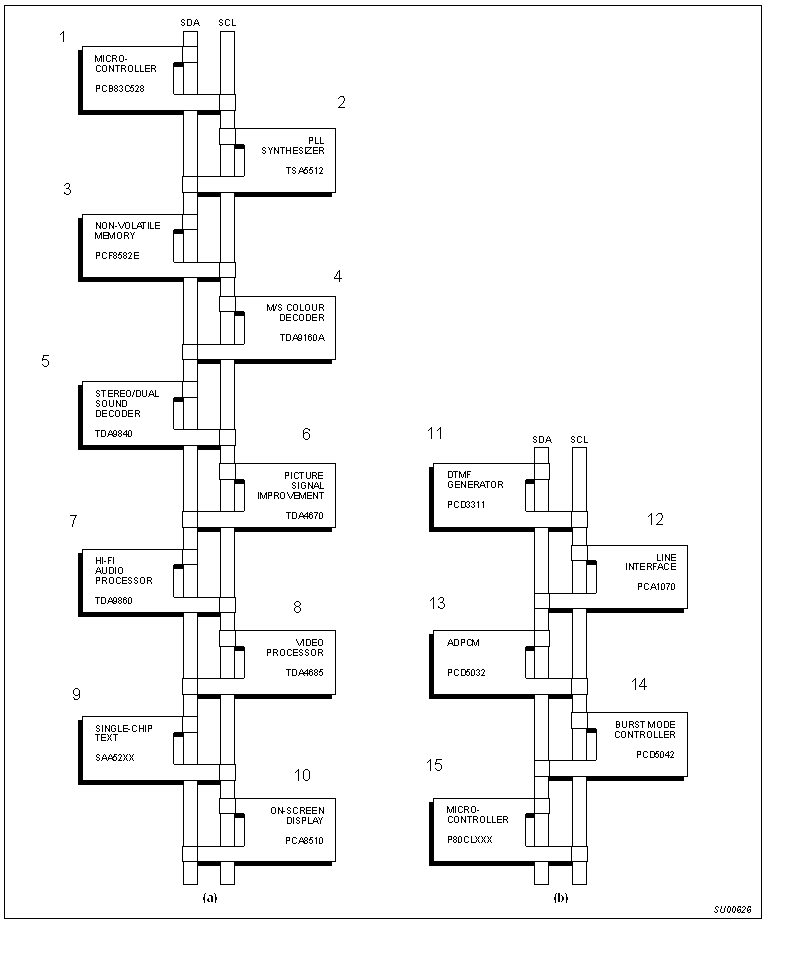

Пример схемы подключения микросхем к шине I²C для телевизора и радиотелефона.
На рисунке: (a) Высокоинтегрированный телевизор
- Микроконтроллер
- ФАПЧ синтезатор
- Флеш-память
- Декодер цвета
- Стереодекодер звука
- Улучшение сигнала картинки
- HI-FI аудиопроцессор
- Видеопроцессор
- Одночиповый текст
- Экранный дисплей
(b) базовая станция радиотелефона стандарта DECT
