Луна-М (ракетный комплекс)
Луна-М | |
---|---|
Индекс ГРАУ — 9К52 Код НАТО - FROG-7 | |
![]() | |
Тип | тактический ракетный комплекс |
Разработчик |
|
Главный конструктор | Н. П. Мазуров |
Годы разработки | С 1961 |
Принятие на вооружение | 6 августа 1964 |
Модификации |
9К53 Луна-МВ Луна-3 9К52ТС Луна-ТС |
↓Все технические характеристики |
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=%D0%9F%D0%B0%D1%80%D0%BA_%D0%9F%D0%BE%D0%B1%D0%B5%D0%B4%D1%8B_%28%D0%A1%D0%B0%D1%80%D0%B0%D1%82%D0%BE%D0%B2%29_%D0%A2%D0%B5%D1%85%D0%BD%D0%B8%D0%BA%D0%B0_%D0%BD%D0%B0_%D0%9A%D0%BE%D1%81%D0%BE%D0%B9_%D0%B0%D0%BB%D0%BB%D0%B5%D0%B5.jpg&width=300)
«Луна-М» (Индекс ГРАУ — 9К52, по классификации НАТО — FROG-7) — семейство советских тактических ракетных комплексов с неуправляемой баллистической ракетой, пришло на смену комплексу 2К6 «Луна».
В середине 1970-х годов комплекс начал замещаться комплексом «Точка».
Тактико-технические характеристики
- Дальность стрельбы — 15-70 км.
- Круговое вероятное отклонение — до 700 метров.
- Ракеты — 9М21Б с ядерной БЧ 9Н32, 9М21Ф с осколочно-фугасной БЧ 9Н18Ф, 9М21Д с агитационной БЧ 9Н18А и 9М21Г с химической БЧ 9Н18Г; также в 1969 году была принята на вооружение осколочная БЧ 9Н18К кассетного типа[1].
- Масса установки — 16,4 т, ракеты (9М21) — 2,5 т. Расчёт — 5 человек. Пусковая установка — на шасси ЗИЛ-135ЛМ, транспортная машина — на шасси ЗИЛ-135ЛТМ[1].
- Масса транспортной машины без ракет — 12,15 т, расчёт — 2 человека.
- Максимальная скорость машин — 60 км/ч[2].
Модификации
9К52 Луна-М
По классификации НАТО — FROG-7A (с ракетами 9М21Б, 9М21Ф и 9М21Г), FROG-7B (с ракетами 9М21Б1 и 9М21ОФ). Разработка комплекса началась весной 1961 года[2] по Постановлению Совета министров СССР от 17.02.1961[1]. Принят на вооружение 6 августа 1964 года. Разработчик — Московский институт теплотехники (МИТ). Главный конструктор — Н. П. Мазуров. Состав комплекса:

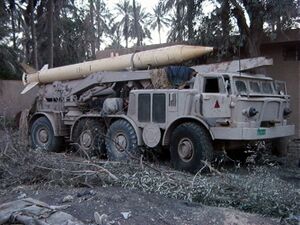

- Самоходная пусковая установка 9П113

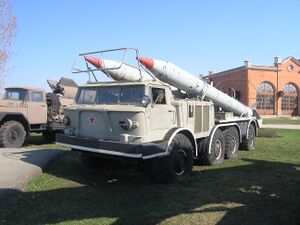

- Транспортная машина с тремя[2] запасными ракетами
СПУ 9П113 получила собственный гидромеханический кран грузоподъёмностью 3 т, что позволило отказаться от отдельного крана, необходимого для перегрузки ракет[1].
9К53 Луна-МВ
Работы по разработке комплекса были начаты по Постановлению Совета министров СССР от 05.02.1962[1]. В составе комплекса предполагалось использование транспортируемой вертолётами Ми-6 или Ми-10 пусковой установки 9П114 на колёсном шасси с ракетой 9М21. Работы по созданию комплекса были прекращены в 1965 году из-за проблем с топографической привязкой стартовой позиции и сложностей с транспортировкой вертолётом Ми-10.
Луна-3
Работы по разработке комплекса были начаты по Постановлению Совета министров от 20.07.1966[1] с целью создания управляемой модификации ракеты с КВО менее 500 м на дальности 70 км. Из-за неудовлетворительных результатов испытаний работы были остановлены в 1969 году.
9К52ТС Луна-ТС
Разработан в 1968 году[1]. Ракеты — с фугасной боевой частью, использование ядерной БЧ не предполагалось. Данная модификация комплекса активно поставлялась на экспорт. Литеры «ТС» в обозначении комплекса расшифровываются как «тропический, сухой».
Боевое применение
![](https://cdn.xn--h1ajim.xn--p1ai/thumb.php?f=IraqiShortRange-3.jpg&width=300)
- Применялся арабской стороной во время войны Судного дня. Сирийские ракетчики произвели 16 пусков ракет по израильским позициям[3].
- На окончательной стадии Афганской войны, непосредственно перед выводом войск, в октябре 1988 года в Афганистан из состава КТуркВО был введён 47-й отдельный ракетный дивизион (47-й ордн). Это единственный прецедент в истории ВС СССР по боевому применению тактических ракет. 47-й ордн за три оставшиеся месяца до вывода войск, произвёл 92 запуска по позициям афганских моджахедов[4][5].
- За время войны в Ираке, иракская армия запустила 3 или 5 ракет Аль-Самад II (иракская версия ракеты ТРК «Луна-М»)[6][7][8].
- 27 марта 2003 года иракская ракета Аль-Самад II была запущена по главной американской базе в Кувейте «Кэмп Доха». При подлёте ракета была поражена комплексом ЗРК «Пэтриот». На базу обрушились обломки ракеты, никто не пострадал. Другая иракская ракета упала недалеко от торгового центра в Кувейт-Сити, было ранено два человека и повреждён сам торговый центр[9].
- 7 апреля 2003 года иракская версия ракеты ТРК «Луна-М» поразила командный центр 2-й бригады 3-й пехотной дивизии США. В результате взрыва погибло 3 солдата и 2 журналиста, 17 ранено. Также было уничтожено 17 военных автомобилей Humvee и повреждено 5 бронемашин[10][11][12].
- Применялась правительственными войсками в ходе гражданской войны в Сирии[13].
На вооружении
Белоруссия — некоторое количество (совокупно 36 комплексов «Луна» и «Точка»), по состоянию на 2016 год [14]
Египет — 9 комплексов 9К52, по состоянию на 2016 год [15]
Куба — 65 ПУ, по состоянию на 2016 год[16]
Сирия — от 18 до 30 ПУ, по состоянию на 2016 год[17]
КНДР — 24 комплекса 2К6/9К52 (FROG-3/FROG-5/FROG-7), по состоянию на 2016 год [18]
Снят с вооружения
Афганистан — некоторое количество комплексов 9К52, по состоянию на 2010 год [19]
Болгария — 28 ПУ «Луна-М», по состоянию на 1995 год[20]
Украина — 50 по состоянию на 2015 год [21]
Венгрия
ГДР
Ливия — 45 комплексов 9К52, по состоянию на 2010 год [22] (40 ПУ на 1997 год[23])
Польша — 49 комплексов 9К52, в летах 1966—2001[24]
Румыния — около 20 ПУ «Луна-М», по состоянию на 1997 год[25]
Йемен — 12 комплексов 9К52, по состоянию на 2010 год [26]
Россия - 16 комплексов 9К52, по состоянию на 2010 год.
Чехословакия
Югославия.
Музейные экспонаты
