Зенитная пулемётная установка М4 образца 1931 года

Зенитная пулемётная установка М4 образца 1931 года
Зенитная пулемётная установка М4 образца 1931 года

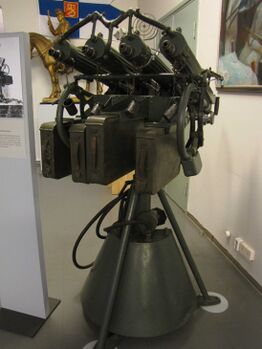

	ЗПУ М4 в Военном музее города Хельсинки
Тип	ЗПУ
Страна	СССР
История службы
Годы эксплуатации	1928—1945
На вооружении	СССР
Войны и конфликты	Вторая мировая война
История производства
Конструктор	Хайрем Максим; Фёдор Токарев
Разработан	1928—1931
Производитель	Тульский оружейный завод; Ижевский машиностроительный завод
Годы производства	1931—1942
Всего выпущено	около 12 000
Характеристики
Масса, кг	460
Длина, мм	1067
Длина ствола, мм	721
Ширина, мм	100
Высота, мм	1600
Экипаж (расчёт), чел.	3
Патрон	7,62×54 мм R
Калибр, мм	7,62
Принципы работы	отдача ствола
Скорострельность,; выстрелов/мин	техническая 2400; боевая 1200
Начальная скорость; пули, м/с	740
Прицельная дальность, м	1400
Максимальная; дальность, м	1600
Вид боепитания	пулемётная лента на 500 патронов на каждый пулемёт

М4 — счетверённая зенитная пулемётная установка (ЗПУ; по тогдашней терминологии — «комплексный пулемёт»), разработанная коллективом Н. Ф. Токарева (сыном Ф. В. Токарева) в 1928—1931 годах.

Счетверённая зенитно-пулемётная установка образца 1931 года отличалась от обычного пулемёта Максима образца 1910 наличием устройства принудительной циркуляции воды и большей ёмкостью пулемётных лент — на 500 патронов вместо обычных 250. Пулемётные системы Максима стали самым распространённым оружием армейской ПВО. Используя зенитные кольцевые прицелы, установка была в состоянии вести эффективный огонь по низколетящим самолётам противника (максимально на высотах до 1 400 метров при скорости до 500 км/час). Эти установки также часто использовались для поддержки пехоты^{[источник не указан 4130 дней]}.

Конструкция

Изображения

Зенитчики обороняют московское небо с крыши гостиницы «Москва», август 1941
ЗПУ в музее в Хельсинки
Захваченная немцами установка на шасси ГАЗ-АА
Она же, крупный план
Имитация установки в музее ПВО в подмосковном городе Заря (нет системы принудительного охлаждения и единого спуска)
Счетверённая зенитно-пулемётная установка образца 1931 года

Литература

Шунков В.Н. Боевое и служебное оружие России. — Москва ЭКСМО, 2012. — ISBN 978-5-699-53557-6
Тихонов С. Г. Оборонные предприятия СССР и России : в 2 т. — М. : ТОМ, 2010. — Т. 1. — 608 с. — 1000 экз. — ISBN 978-5-903603-02-2.

Ссылки

7.62 мм счетверенная пулеметная установка "М-4" Архивная копия от 10 апреля 2008 на Wayback Machine
7,62-мм счетверенная зенитная пулеметная установка конструкции Токарева
Специальное стрелковое оружие времён ВОВ Архивная копия от 27 ноября 2010 на Wayback Machine

[_b675d39fe34e2858-1] Тихонов, Т. 1, 2010, с. 187.

[_b66f489fe348d0a9-2] Тихонов, Т. 1, 2010, с. 379.
