Не следует путать с байонетом Konica F
Чертёж хвостовика объектива с байонетом F. Вверху «на 11 часов» видна полумуфта раннего «отвёрточного» автофокуса. Внизу расположен выступ кольца диафрагмы, передающий её установленное значение по спецификации AI. Под пазом фиксации байонета, расположенным «на 3 часа», видна прямоугольная выемка опознавания объектива типа AI-S. На рисунке байонет изображён сзади, перевёрнутым «вниз головой»

Байонет Nikon F, Байонет F — стандарт байонетного присоединения объективов к малоформатным однообъективным зеркальным фотоаппаратам, впервые использованный корпорацией Nippon Kogaku K. K. (в настоящее время — «Nikon») в камере Nikon F в 1959 году и с некоторыми изменениями применяющийся до настоящего времени, в том числе в цифровой аппаратуре. Это один из двух байонетов малоформатной фотоаппаратуры, которые остались неизменными после появления автофокуса и цифровой фотографии. Другой тип такого присоединения, доживший до наших дней, — байонет К — разработан компанией Asahi Pentax. Остальные крепления для малоформатной оптики, появившиеся до середины 1980-х годов, считаются устаревшими и заменены принципиально новыми, несовместимыми с ранее выпущенной фотоаппаратурой.

Кроме самой корпорации Nikon оптика с байонетом F выпускалась и другими производителями: Carl Zeiss, Voigtländer, Schneider Kreuznach, Angénieux, Samyang, Sigma, Tokina, Tamron, Hartblei, Lensbaby, Vivitar, а также киевским заводом «Арсенал». Этот же тип присоединения встречается на фотоаппаратах Fujifilm, Sinar, Kenko, Horseman и в цифровых камерах Kodak DCS. Некоторые производители используют байонет F не только в фотоаппаратах: такое присоединение иногда используется в киносъёмочных аппаратах, цифровых кинокамерах и телевизионных камерах[1].

В отличие от большинства других типов соединений, установка объективов с байонетом F происходит вращением против часовой стрелки, а снятие — поворотом по часовой, если смотреть на объектив спереди. Рабочий отрезок байонета 46,5 мм превышает эту же величину большинства других типов малоформатных креплений, поэтому полноценная совместимость камер с байонетом F с объективами других фотосистем чаще всего невозможна. Напротив, объективы с байонетом Nikon F могут быть установлены через адаптер на большинство других типов малоформатной аппаратуры.

Совместимость объективов

Nikkor

Основная статья: Nikkor

Корпорацией Nikon под брендом «Nikkor» выпущено множество разновидностей объективов с байонетом F, незначительно отличающихся от исходной конструкции. Эти изменения связаны с постоянным совершенствованием системы и попытками приспособить её к меняющимся фототехнологиям. Кроме общеизвестного деления объективов на автофокусные и с ручной фокусировкой, для объективов с байонетом Nikon F существует разделение ещё на две группы, частично несовместимые: поддерживающие систему AI (AI-S) и более раннего выпуска. Распространённое заблуждение, приписывающее спецификацию AI всем неавтофокусным объективам неверно, поскольку эта система поддерживается современной автофокусной оптикой, тогда как ранние объективы с ручной фокусировкой ей не соответствуют.

Объективы с ручной фокусировкой

Система передачи значения диафрагмы в экспонометр до введения системы AI (слева) и после. На левом снимке виден поводок экспонометра пентапризмы DP-1 фотоаппарата Nikon F2 Photomic, входящий в вилку объектива. На правом снимке дополнительное кольцо вокруг фланца байонета камеры Nikon FM2 с лапкой системы AI. Попытка установки объектива non-AI может повредить лапку
  • A — Auto Nikkor (неофициальные названия F, non-AI, NAI) — обозначение самых первых объективов, выпускавшихся с 1959 года. Все эти объективы имели однослойное просветление и оснащались колодкой (вилкой) измерительной связи с экспонометром[2][3]. Колодка, из-за характерной формы прозванная «кроличьими ушами» (англ. rabbit ears), и расположенная на кольце установки диафрагмы, соединялась со специальным поводком экспонометра[4]. Поводок, отслеживающий положение кольца, впервые в мире дополнял традиционную связь приставных экспонометров с диском выдержек[5]. Такая конструкция позволяла реализовать полуавтоматическую установку экспозиции. С появлением сменных пентапризм, оснащённых заобъективным измерением, соединение позволило проводить его при полностью открытой прыгающей диафрагме (англ. Full Aperture Metering). В первых моделях измерительных пентапризм для Nikon F и в любительских камерах Nikkormat значение светосилы объектива выставлялось вручную кольцом ввода светочувствительности[6]. В дальнейшем система была усовершенствована: после присоединения объектива кольцо диафрагмы нужно было повернуть до минимального относительного отверстия, а затем до максимального[7]. Таким образом, светосила полуавтоматически вводилась в экспонометр, но на конструкции объективов это никак не отразилось.
Установка таких объективов на современные фотоаппараты может повредить камеру из-за несовпадения заднего торца кольца диафрагмы с ответной частью байонета камеры, вокруг которого расположено подпружиненное кольцо с «лапкой». Их использование возможно только после переделки, описанной ниже в разделе AI’d[8]. Некоторые профессиональные фотоаппараты, рассчитанные на объективы AI и более поздние, предусматривали откидную «лапку» поводка, позволяющую устанавливать старую оптику, однако в этом случае сопряжение с экспонометром камеры невозможно.
Ещё одна группа объективов серии Auto совместима только с фотоаппаратами, оснащёнными полноценным предварительным подъёмом зеркала. Это широкоугольные объективы ранних конструкций с коротким задним отрезком, не позволяющим использовать их при нормально работающем зеркале[9]. Примерно в середине 1960-х годов эти объективы были заменены аналогичными с удлинённым задним отрезком: ретрофокусными, не требующими подъёма зеркала. Из профессиональных зеркальных фотоаппаратов Nikon только модели F и F2 позволяют использовать старую короткофокусную оптику при зафиксированном зеркале и с приставным телескопическим видоискателем, входящим в комплект объектива[10]. Все остальные зеркальные фотоаппараты, даже оснащённые механизмом отключения зеркала, с такой оптикой несовместимы из-за отсутствия внутри байонетного кольца выступа, ограничивающего поворот задней части объектива при его установке[11].
  • T, Q, P, H, S, O, N, UD, QD, PD — индекс, располагающийся перед или после названия «Nikkor» объективов первых выпусков (см. выше), и обозначающий количество оптических элементов, содержащихся в объективе. Сокращение от греческих Tres (3), Quatour (4), Pente (5), Hex (6), Septem (7), Okto (8), Novem (9), UnoDecem (11), QuatourDecem (14) и PenteDecem (15). Сокращения Uns (1) и Bini (2) были также предусмотрены, но никогда не использовались. Буквы, обозначающие количество линз, исчезли с оправ «Никкоров» в 1974 году с появлением объективов серии К.
  • Auto — обозначение ранних объективов, оснащённых прыгающей диафрагмой, также называвшейся в те годы «автоматической». Обозначение вышло из употребления в начале 1970-х годов с запуском производства серии К.
  • C — обозначает многослойное просветление объективов F. Ставится через промежуточную точку после обозначения количества линз, например Nikkor X·C. Это обозначение использовалось с 1971 до 1974 года, и исчезло, когда многослойное просветление стало стандартом в новой серии К.
  • K — «современные» или новые «Никкоры», выпуск которых начат в 1974 году. Изменения коснулись только внешнего дизайна объективов, никак не отразившись на конструкции байонета. В таком виде объективы просуществовали до начала автофокусной эпохи, ненадолго опередив появление системы AI. Одним из главных отличий стала замена металлического рифлёного кольца фокусировки на кольцо с резиновым покрытием. Обозначение количества оптических элементов и типа просветления в названии объективов ушло в прошлое. Буква К отражает японское выражение (яп. konnichi-teki), переводящееся как «современный».

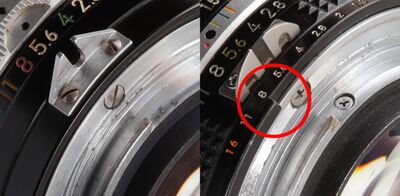

Фланцы объективов Nikkor 1,4/50 до введения системы AI (слева) и после. Красным кружком обозначен уступ проточки в кольце диафрагмы, передающий в экспонометр отношение предустановленного относительного отверстия к светосиле объектива. Здесь же виден дополнительный ряд диафрагменных чисел, предназначенных для системы оптического считывания ADR
  • AI (англ. Automatic Indexing) — обозначение системы механической передачи отношения установленного значения диафрагмы к светосиле объектива в экспонометрическое устройство, ставшее стандартом в 1977 году[2]. Первыми камерами, поддерживающими его, стали Nikon F2A Photomic с новой пентапризмой DP-11, и Nikkormat FT3[12]. Новая система пришла на смену соединению при помощи колодки на кольце диафрагмы, обеспечив автоматический учёт светосилы объектива. При этом колодка сохранена в большинстве объективов AI, но снабжена отверстиями для подсветки дополнительного ряда цифр шкалы диафрагмы[3]. Конструкция байонета не претерпела изменений, но форма заднего торца кольца диафрагмы изменилась, став ступенчатой за счёт двух выемок[13]. Уступ одной из выемок передаёт в камеру отношение установленного значения диафрагмы к максимальному, при котором происходит измерение. Узкий выступ между выемками служит для соединения кольца с приставным устройством автоматического управления экспозицией DS-12 EE, выпускавшимся для фотоаппарата Nikon F2AS[14]. Такая же форма кольца использована в советских объективах завода «Арсенал»[15]. Все объективы серий AI, AI-S, E и все современные автофокусные обладают такой конструкцией. На камерах системы AI вокруг фланца байонета появилось подпружиненное поворотное кольцо с поводком, входящим в зацепление с уступом кольца диафрагмы при установке объектива. Этот поводок или «лапка» сделали байонет несовместимым со всей оптикой предыдущих серий, кольцо диафрагмы которой охватывало фланец камеры и не имело проточки[* 1]. При этом все новые объективы могут быть установлены на старые камеры, а при наличии колодки связи («кроличьих ушей») полноценно взаимодействовать с экспонометрами старого образца.
Ещё одним новшеством спецификации AI стал дополнительный ряд цифр, обозначающих диафрагменное число, который появился на кольце диафрагмы рядом с основным. Эти цифры предназначены для системы ADR (англ. Aperture Direct Readout) отображения в видоискателе, заменившей старый механизм индикации. Система состоит из зеркал и линз, и проецирует изображение цифр в дополнительное окно, позволяя устанавливать диафрагму, не отрываясь от видоискателя.
  • AI’d — неофициальное англоязычное обозначение объективов первых выпусков, переделанных для совместимости с системой AI[2]. Доработка заключалась в замене кольца диафрагмы и проводилась в сервис-центрах Nikon довольно длительный период. В некоторых случаях переделка осуществлялась неавторизованными мастерскими самостоятельной доводкой детали. Последний способ был распространён в СССР, где отсутствовал фирменный сервис[8]. Объективы переделывались только для новых камер Nikon, поскольку отечественные фотоаппараты с байонетом F (за исключением «Киева-20») были совместимы со всеми объективами. Большинство советских камер оснащались экспонометрами, измеряющими экспозицию при рабочем значении диафрагмы, и на них отсутствовал механизм её передачи, ограничивающий совместимость.
  • AI-S (англ. Automatic Indexing Shutter) — преемник системы AI, в 1979 году дополненной двумя механическими усовершенствованиями: появилась возможность управления диафрагмой из камеры и добавлен выступ, сигнализирующий о фокусном расстоянии объектива[4]. Эти усовершенствования были необходимы для поддержки режимов приоритета выдержки и других, требующих автоматической установки диафрагмы, использованных в фотоаппаратах серий Nikon FA, F-301, F-501 и Nikon F4. Обозначение AI-S часто ассоциируют со всеми неавтофокусными объективами, что неверно, поскольку ранняя оптика Nikon не обладает этой спецификацией и без переделки не может быть установлена на большинство более поздних камер. В то же время все современные автофокусные объективы (за исключением серии G, в которой кольцо диафрагмы отсутствует) поддерживают стандарт AI-S и остаются совместимыми с большинством камер Nikon.
    • В отличие от системы AI и предыдущих, объективы AI-S позволяют регулировать значение диафрагмы не только кольцом вручную, но и дополнительно из камеры, величиной перемещения рычага её привода[16]. При переводе в автоматический режим кольцо диафрагмы поворачивается до минимального отверстия, а конкретные значения устанавливаются степенью неполного закрытия механизма прыгающей диафрагмы. Предыдущие объективы оснащались механизмом, полностью закрывавшим прыгающую диафрагму до предварительно установленного значения, и непригодны для автоматических режимов. Возможность такой регулировки опознаётся камерой по специальной выемке в байонете, обозначающей тип объектива[17].
    • Ребро опознавания фокусного расстояния[4]. Такое обозначение маркировало все объективы с фокусным расстоянием более 135-мм и телеконвертеры, переключая программный режим в приоритет более коротких выдержек[2]. Технология использовалась только в камерах серий F-501, FA и F4.
  • AI-P — неавтофокусные объективы спецификации AI-S, оснащённые микропроцессором и контактами автофокусного интерфейса для полноценной совместимости с более современными камерами. Такая конструкция появилась в 1988 году в длиннофокусных объективах[18]. Не следует путать с обозначением P, отражающим пятилинзовую конструкцию объективов серии Nikkor Auto. Последний выпущенный объектив Nikkor 2,8/45P спецификации AI-P, предназначен специально для камеры Nikon FM3A.

Автофокусные объективы

Контакты электрического соединения автофокусного объектива, расположенные на приливе оправы
  • AF — исходное обозначение объективов с автофокусом. С оправы автофокусных объективов исчезла вилка соединения диафрагмы с экспонометром. Ранние объективы с таким обозначением оснащены полумуфтой так называемого «отвёрточного» автофокуса, соединявшей его привод, расположенный в фотоаппарате, с кольцом фокусировки. Появление этой полумуфты стало дальнейшим усовершенствованием байонета F, и её расположение в нижней части фланца стандартизировано, хотя в современных объективах она отсутствует. Кроме того, все объективы серии AF обладают встроенным микропроцессором, поэтому байонет F был дополнен пятью электрическими контактами, передающими в объектив электропитание, а обратно — данные с органов управления[19]. Экспоавтоматика многих современных камер работоспособна только с такими «компьютеризированными» объективами. Более старые объективы могут быть использованы с применением специального переходника типа «одуванчик». С дальнейшим совершенствованием системы Nikon количество контактов байонета возрастало и в современных образцах может достигать десяти. Первоначальные размеры и расположение контактов, а также их конструкция в 1984 году защищены патентом США 4,457,609[20]. В 1990 году выдан патент 4,896,181 в котором распределены функции пятиконтактного интерфейса Nikon. Контактная группа камеры располагается в верхней части байонета под пентапризмой и состоит из плоских контактов. Контакты объектива подпружинены и расположены в специальном приливе корпуса оправы[19]. Такое расположение обратно конструкции байонета Canon EF: в последнем подпружинены контакты камеры, расположенные в нижней части под зеркалом.

Обозначение AF Nikkor не следует путать с объективами, выпускавшимися для камеры Nikon F3AF под названием AF-Nikkor, пишущимся через дефис.

  • AF-D — разновидность объективов серии AF, оснащённых функциями D (см. ниже). Такая конструкция впервые появилась в 1992 году.
  • AF-I (англ. AF Internal Motor, «встроенный мотор») — объективы с встроенным приводом автофокуса на основе бесколлекторного электродвигателя[18]. Такая конструкция использовалась только в больших телеобъективах начиная с 1992 года. В 1996 году на смену пришли объективы AF-S.
  • AF-S (англ. AF Silent Wave Motor, «бесшумный мотор») — объективы, сходные по конструкции с объективами Canon USM, оснащёнными кольцевым пьезоэлектрическим двигателем[18]. Торговое название технологии, анонсированной корпорацией Nikon в 1996 году — SWM (англ. Silent Wave Motor).
  • AF-n (англ. AF New Cosmetics) — «новая» серия автофокусных объективов, выпущенных после 1990 года, отличающаяся только внешним дизайном[18]. Отличие состоит в замене пластмассовых колец фокусировки металлическими с резиновым покрытием.
  • D (англ. Distance Information) — обозначение, указываемое в названии объектива после фокусного расстояния или присутствующее перед словом Nikkor в виде AF-D[18]. Отражает передачу значения дистанции фокусировки в экспонометрическое устройство. Используется, главным образом во вспышечной экспонометрии и технологии 3D Color matrix metering, учитывающей дистанцию наводки при вычислении правильной экспозиции. Также используется в технологиях D-TTL и i-TTL. Все объективы серий AF-I, AF-S и G также являются типом D.
  • E или PC-E (англ. Electronic Diaphragm, «электронная диафрагма») — разновидность объективов с электромагнитным приводом прыгающей диафрагмы[18]. Закрытие диафрагмы до рабочего значения происходит при помощи электромагнита, расположенного в оправе объектива, а не традиционного для байонета F механического привода из камеры. Такой привод диафрагмы, сходный с объективами Canon EF, используется, главным образом, в шифт-объективах серии PC-E, в которых применение механического привода затруднено, а также в телеобъективе AF-S 800mm f/5.6E FL ED VR. Электромеханический привод диафрагмы поддерживается только фотоаппаратами серии Nikon D3 и более новыми. В других фотоаппаратах закрытие диафрагмы таких объективов может осуществляться только вручную. Не следует путать с неавтофокусными объективами любительской серии Е (см. ниже).
  • G (англ. Gelded, «кастрированный») — серия объективов, в которых отсутствует кольцо управления диафрагмой[18]. Стандартный механизм привода прыгающей диафрагмы байонета F сохранён, но установка её значения возможна только из камеры по технологии AI-S. Такие объективы, появившиеся в 2000 году, совместимы только с автофокусными камерами, оснащёнными диском установки диафрагмы. Все остальные камеры Nikon работают с такими объективами только в ручном режиме или режиме приоритета диафрагмы при полностью закрытом отверстии. Исключение составляет лишь Nikon F90x, который, не имея диска установки диафрагмы, всё же способен управлять ей в режиме приоритета выдержки. В остальном объективы этой серии сходны с объективами серии D.

Разновидности для других типов камер

  • DX — линейка объективов, разработанная для цифровых камер с «кропнутой» матрицей уменьшенного размера Nikon DX. Конструкция таких объективов и их присоединение ничем не отличаются от других объективов Nikkor. Разница заключается в меньшем диаметре поля изображения, даваемого этими объективами, в связи с чем при их использовании с полным кадром возможно виньетирование.
  • IX — линейка объективов, разработанных для плёночных зеркальных фотоаппаратов Pronea усовершенствованной фотосистемы, выпуск которых прекращён. Автофокусные объективы этой серии используют стандартный байонет F, но имеют уменьшенный задний отрезок и не могут быть использованы с другими фотоаппаратами Nikon даже после предварительного подъёма зеркала.
  • Серия Е — семейство неавтофокусных дешёвых объективов, производившихся в 1980-х годах для любительских фотоаппаратов Nikon. Объективы обладают упрощённой оптической конструкцией и более низким качеством сборки. Несмотря на отсутствие вилки, все они соответствуют спецификации AI-S, но обозначены не как Nikkor, а как «Объектив Никон серии Е» (англ. Nikon Lens series E).

Объективы завода «Арсенал»

Фотоаппарат «Киев-17» с объективом «Гелиос-81Н»

Байонет Nikon F был также использован в советских зеркальных фотоаппаратах семейства «Киев»: «Киев-17», «Киев-18», «Киев-19», «Киев-19М» и «Киев-20». Камеры выпускались на киевском заводе «Арсенал»

Основная статья: Фотоаппаратура завода «Арсенал»

Одновременно с выпуском фотоаппаратов было налажено производство сменных объективов с таким же типом присоединения. По советской классификации байонет F именовался как байонет Н («Никон»)[21]. Эта линейка сменной оптики для малоформатных фотоаппаратов была единственной в СССР, выпускавшейся массово и в полном объёме, кроме «зенитовской» с резьбовым креплением М42×1. По сравнению с оригинальной оптикой Nikon отечественные объективы имели упрощённую конструкцию оправы и не поддерживали систему AI-S, предусматривающую автоматическое управление диафрагмой из камеры. Оправа соответствовала спецификации AI, но вилка соединения с экспонометром пентапризмы на этих объективах отсутствовала, исключая полноценную совместимость с камерами Nikon ранних выпусков. Тем не менее, в настоящее время эта оптика, выпускаемая под брендом «Arsat», пользуется спросом, поскольку при сопоставимом с японскими аналогами оптическом качестве стоит в несколько раз дешевле. К недостаткам стоит отнести более низкое качество изготовления оправы и, особенно, механизма прыгающей диафрагмы.

Объективы с байонетом F (байонет Н) производства России, Белоруссии и Украины
Название до 1990 года Название после 1990 года Фокусное расстояние Относительное отверстие
МС Пеленг 8 MC Peleng 8A/3,5 и BelOMO EWP Fisheye MC 8A/3,5 8 3,5
МС Пеленг 17 MC Peleng 17A/2,8 17 2,8
МС Мир-20Н 20 3,5
МС Мир-24Н 35 2
МС Мир-67Н PCS Arsat 35 mm f/2.8 35 2,8
МС Мир-1А 37 2,8
МС Волна-8Н 50 1,2
МС Волна-4Н 50 1,4
МС Гелиос-123Н Arsat-H 50 mm f/1,4 50 1,4
МС Гелиос-81Н Arsat-H 50 mm f/2 50 2
МС Калейнар-5Н Arsat-H 100 mm f/2.8 100 2,8
Вега-13Н 100 2,8
Телеар-Н 200 3,5
Юпитер-21А 200 4
МС Янтарь-14Н 28 — 85 2,8 — 4
МС Янтарь-20 35 — 200 3,5 — 4,5
МС Гранит-11Н MC ZOOM Arsat-H 80-200 mm 4,5 80 — 200 4,5
МС Яшма-4Н APO Arsat-H 300 mm f/2,8 300 2.8

Сравнение с креплениями других производителей

Перейти к шаблону «Крепления фотографических объективов»  Сравнительная таблица наиболее распространённых креплений фотообъективов
Название Рабочий отрезок, мм Диаметр, мм Размер кадра Тип Годы производства
Mamiya RB[22] 112,0 ? 6×7 см байонет с замком на объективе ?
Mamiya RZ[22] 105,0 ? 6×7 см байонет с замком на объективе ?
Rolleiflex SL66[22] 102,8 ? 6×6 см байонет 1966—1992
Bronica[22] 101,7 57 6×6 см байонет с многозаходной резьбой ?
Pentax 67[22] 84,95[23] ? 6×7 см наружный и внутренний байонет ?
Bronica GS1 ? ? 6×7 см байонет 1983—2002
Байонет В 82,1[23] 60 6×6 см байонет с трёхзаходной резьбой С 1957 года
Kowa Six / Super 66 79 ? 6×6 см накидное кольцо 1968—1974
Hasselblad 500/2000[22] 74,9 ? 6×6 см байонет —
Байонет Б[23] 74,0 60 6×6 см байонет с накидным кольцом С 1957 года
Rolleiflex SLX 74 75 6×6 см четырёхлепестковый байонет С 1976 года
Pentax 645[22] 70,87 ? 6×4,5 см байонет —
Mamiya 645[22] 63,3 ? 6×4,5 см байонет С 1975 года
Leica Visoflex 62,5 ? 24×36 мм байонет 1935—1984
Hasselblad H[24][22] 61,63 ? 6×4,5 см байонет ?
Leica S ? ? 54×45 мм байонет С 2008 года
T2-mount[22] («М42×0,75») 55 42 24×36 мм резьба С 1962 года — современный вид T-mount
Topcon UV 55 ? 24×36 мм байонет c 1964 года
T-mount[22] («М37×0,75») 50,2 37 24×36 мм резьба 1957-1962
Praktina 50 ? 24×36 мм накидное кольцо c 1952 года
Icarex 48 ? 24×36 мм накидное кольцо 1966—1971
Байонет Contax N 48 ? 24×36 мм байонет с 2001
Байонет Ц (Зенит-4)[25] 47,58 47 24×36 мм Вариант байонета DKL 1964—1968
Байонет Leica R[22] 47,0[23] ? 24×36 мм байонет С 1964 года
Байонет Nikon F[26][22] 46,5[23] 44 24×36 мм трёхлепестковый байонет С 1959 года
Olympus OM[22] 46[23] ? 24×36 мм трёхлепестковый байонет с замком на объективе 1972—2002
Contarex 46 ? 24×36 мм трёхлепестковый байонет 1958—1966
Rolleiflex SL35 45,6 ? 24×36 мм трёхлепестковый байонет ?
Байонет Contax-Yashica 45,5 48 24×36 мм трёхлепестковый байонет 1975—?
Байонет K[26][22] 45,5 48,5 24×36 мм трёхлепестковый байонет С 1976 года
Altix 45,5 наружный; 42,5 внутренний ? 24×36 мм накидное кольцо 1939—1959
Mamiya E/EF (ZE/CS) 45,5 49 24×36 мм байонет С 1980 года
Pentina 45,5 ? 24×36 мм накидное кольцо С 1960 года
M42×1[27][28] 45,5 42 24×36 мм резьба С 1948 года
M37×1 45,46 37 24×36 мм резьба c 1939
Зенит[25] 45,2 39 24×36 мм резьба 1953—1967
Exakta[22] 44,7[23] 38 24×36 мм Трёхлепестковый байонет —
Байонет DKL[22] 44,7 47 24×36 мм Включает центральный затвор и привод регулировки диафрагмы С 1957 года
Байонет А (Minolta A / Sony α)[26] 44,50 49.7 24×36 мм трёхлепестковый байонет С 1986 года
Rolleiflex SL35[22] 44,46 — 24×36 мм байонет 1970—1998
Praktica B 44,40 48,5 24×36 мм байонет С 1980 года
M40×1 44 40 24×36 мм резьба 1938—1947
Canon EF 44 54 24×36 мм трёхлепестковый байонет С 1987 года
Canon EF-S 44 54 22,2×14,8 мм трёхлепестковый байонет С 2004 года
Байонет Sigma SA 44 44 24×36 мм байонет С 1992 года
Байонет Киев-Автомат 44,0[23] 41 24×36 мм байонет 1965—1985
Minolta SR/MC/MD[29] 43,50[23] ? 24×36 мм трёхлепестковый байонет 1958—2001
Fujica X 43,5 ? 24×36 мм трёхлепестковый байонет ?
Petriflex 43,5 ? 24×36 мм накидное кольцо С 1963 года
en:Rectaflex Rectaflex 43,4 ? 24×36 мм байонет 1947—1958
M41,2x1 42,05 41,2 24×36 мм резьба С 1947 года
Байонет Д[25] 42,0 40,5 24×36 мм накидное кольцо С 1965 года
Canon R 41,9 48 24×36 мм накидное кольцо 1959—1964
Canon FL 41,9 48 24×36 мм накидное кольцо 1964—1971
Canon FD[26] 41,9 48 24×36 мм накидное кольцо 1971—1990
Canon FDn 41,9 48 24×36 мм байонет 1978—1990
Байонет Miranda 41,5 44 24×36 мм четырёхлепестковый байонет с резьбой 44×1 1954-1974
Konica F[22] 40,5[23] 40 24×36 мм байонет 1960—1963
Konica AR 40,5 ? 24×36 мм байонет 1965—1988
Стандарт 4:3 38,67 50 17,3×13 мм байонет С 2003 года
Alpa[22] 37,8 48 24×36 мм байонет —
Hasselblad XPan 34,27 ? 24×65 мм байонет c 1998 года
Байонет Contax-Киев RF 34,85 наружный[23]; 31,85 внутренний 49 наружный; 36 внутренний 24×36 мм наружный и внутренний байонет 1932—1985
Байонет Contax G 28,95 ? 24×36 мм байонет 1994—2005
Olympus Pen F 28,95 ? 24×18 мм байонет С 1963 года

}}

M39×1/28,8[27] 28,8 39 24×36 мм резьба 1932—1995
Нарцисс 28,8 24 14×21 мм резьба 1961—1965
Байонет Leica M[22] 27,8[23] ? 24×36 мм четырёхлепестковый байонет С 1954 года
M39×1/27,5 27,5 39 18×24 мм резьба 1967—1974
Байонет 110 27 ? 17×13 мм байонет С 1978 года
Байонет Fujifilm G 26,7 ? 32,9×43,8 мм байонет С 2017 года
Samsung NX[22] 25,5 42 23,4×15,6 мм байонет С 2010 года
Canon RF 20 54 24×36 мм байонет С 2018 года
Байонет L 20 51,6 24×36 мм байонет С 2014 года
Микро 4:3 (Micro Four Thirds)[22] 19,25 44 17,3×13 мм байонет С 2008 года
Canon EF-M 18 47 22,3×14,9 мм байонет С 2012 года
Байонет E (Sony NEX) 18 46,1 24×36 мм байонет С 2010 года
Fujifim X 17,7 40,6 23,6×15,6 мм байонет С 2012 года
Nikon 1 17 ? 13,2×8,8 мм байонет 2011—2018
Байонет Nikon Z 16 55 24×36 мм байонет С 2018 года
Pentax Q 9,2 ? 6,17×4,55 мм; 7,44×5,58 мм (Q7) байонет С 2011 и 2013 года
Samsung NX-M 7,3 ? 13,2×8,8 мм байонет ?

Применение объективов с другим креплением на фотоаппаратах с байонетом F

Объектив «Гелиос-44-2» и адаптер M42×1 → байонет F

Для установки на фотокамеры наиболее распространённых в 1970-е — 1980-е годы объективов с резьбовым соединением M42×1/45,5 выпускаются соответствующие адаптеры.

Сфокусировать резьбовой объектив M42×1/45,5 на «бесконечность» невозможно, поскольку рабочий отрезок объектива на 1 мм короче рабочего отрезка фотоаппарата. Проблема может быть решена применением адаптеров с корректирующей линзой, но при этом ухудшается качество изображения. Альтернативным вариантом является переделка корпуса объектива для достижения необходимого рабочего отрезка (данный метод подходит, в частности, для объективов «Гелиос 44-2»).

В продаже можно найти адаптер для объективов с байонетом К, в том числе и с корректирующей линзой.

В СССР выпускались объективы со сменным хвостовиком, с индексом «А» в названии объектива (например, «Юпитер-37А»). Для их установки на камеру с байонетом F нужна была замена хвостовика с креплением M42×1 на хвостовик «КП-А/Н». Некоторые объективы, оснащённые байонетом F (например, «МС Мир-20Н»), комплектовались сменными резьбовыми хвостовиками. Для замены штатный хвостовик, закреплённый тремя винтами, снимался и заменялся резьбовым. При этом прыгающая диафрагма объектива на резьбовых фотоаппаратах не работала.
